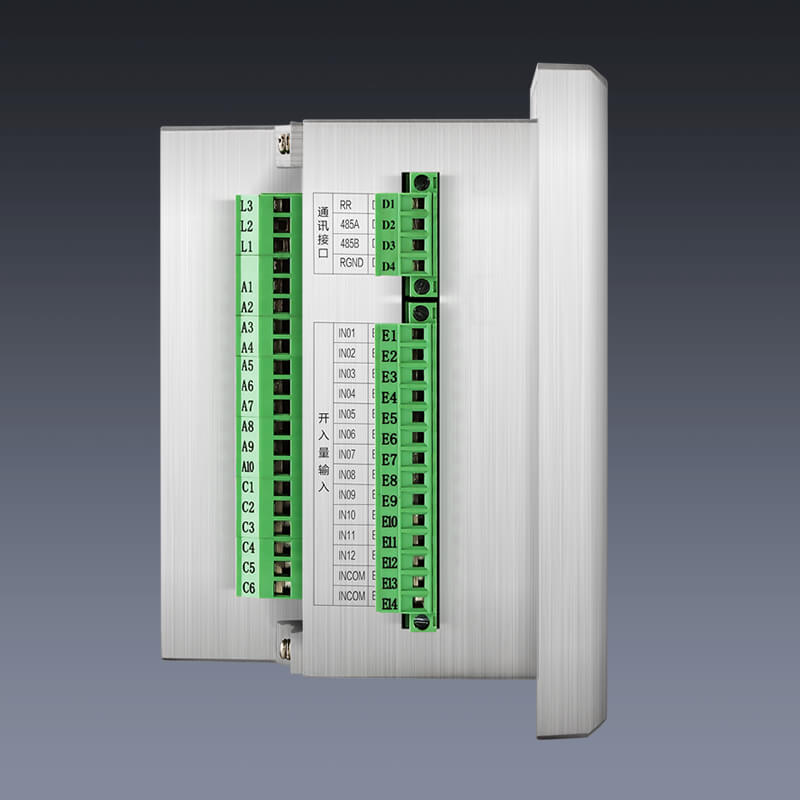

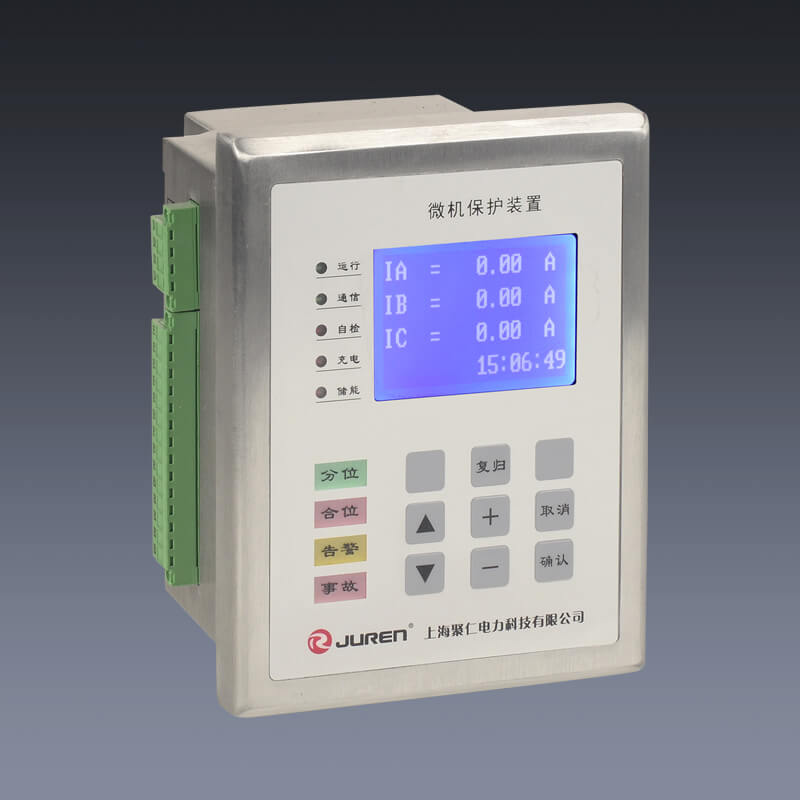

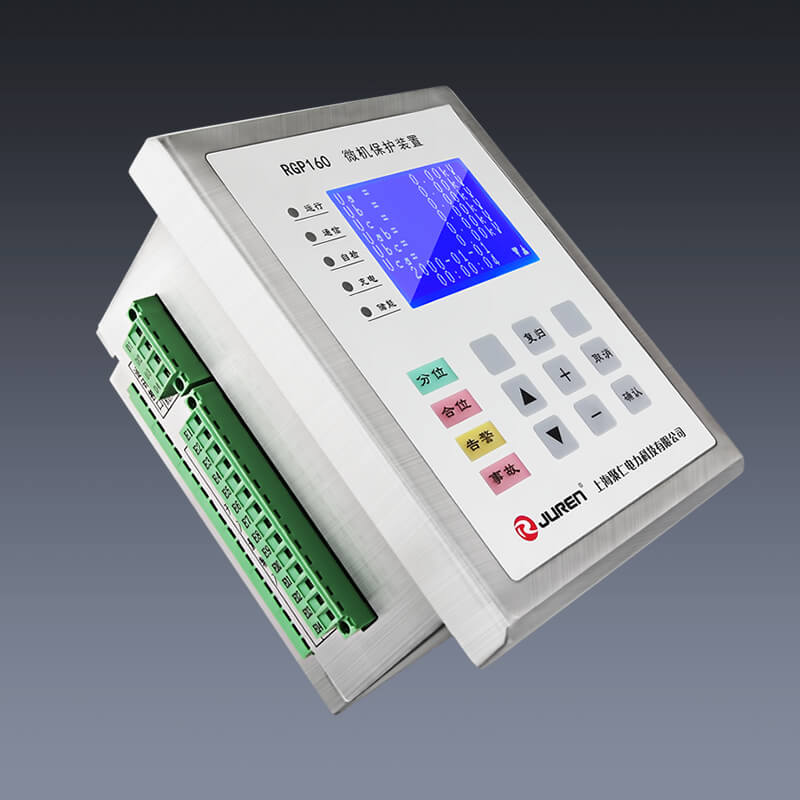

  • 电流型保护装置
  • 所属类别:微机保护装置
  • 适用范围

    10KV及以下电压等级的小电流接地系统

    适用柜体

    环网柜及小型开关柜

    装置类型

    电流型保护装置

    通讯功能

    CAN/RS485(MODBUS规约)

    壳体材质

    金属壳体

    事件记录

    100条

    我要询价留言

  • 电流型保护装置概述
    适用于10kV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。
    电流型保护装置特点
  • 三段过流保护 I段电流速断、II段限时速断、III段定时限过流。

  • 高温告警 出现高温时RGP160发出高温告警。

  • 故障跳闸信号 电气设备发生故障跳闸时微机保护发出故障跳闸信号。

  • 定时限Ix过流保护 变压器低压侧接地短路时的零序电流较大,保护动作后跳闸。

  • 非电量保护 提供了五路非电量保护,作为非电量保护,保护可独立投退。

  • 重合闸保护 在三段过流保护动作跳闸后才启动,必须在充电完成后动作。

  • 反时限Ix过流保护 中性点或低压侧零序一般采用反时限特性曲线。

  • 装置故障信号 当RGP160装置发生故障时发出故障信号。

  • 过负荷保护 当任一相电流大于过负荷电流定值时,启动过负荷保护。

  • CT断线告警 设有稳态CT断线告警和暂态CT断线告警的功能。

  • 通讯功能 MODBUS通讯规约的RS485和CAN通讯功能。

  • 负序电流保护 产生负序电流来实现三相电流不平衡保护。

  • 保护项目 定值名称 定制范围 单位
    过流一段(速断)保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    过流二段(限时速断)保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    过流三段(定时限速断)保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    反时限过流保护 电流定值 0~100(保护电流二次测量量程) A
    时间系数 0.05~1.00
    特性曲线 Extr/very/Norm/Long
    后加速保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    过负荷保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    负序电流保护 电流定值 0~100(保护电流二次测量量程) A
    时间定值 0~600 S
    零序电流保护 电流定值 0~6.00(零序电流二次测量量程) A
    时间定值 0~600 S
    重合闸保护 时间定值 0~600 S
    反时限Ix过流保护 电流定值 0~100(辅助电流二次测量量程) A
    时间系数 0.05~1.00
    特性曲线 Extr/very/Norm/Long
    定时限Ix过流保护 电流定值 0~100(辅助电流二次测量量程) A
    时间定值 0~600 S
    工作电源
    电压范围 85~264V(交流或直流)
    正常功耗 10W
    最大功耗 20W
    电源跌落 200ms
    上电冲击 4A
    隔离耐压 3kV
    控制电源
    额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
    过载能力 70%~120%额定电压,连续工作
    隔离耐压 4kV
    交流电流回路
    额定电流 5A(额定电流为1A的必须在定货时注明)
    功率消耗 <0.5VA/每相
    过载能力 2倍额定电流(连续工作),10倍额定电流(允许10s),40倍额定电流(允许1s)
    隔离耐压 4kV
    交流电压回路
    额定电压 100V
    功率消耗 <0.5VA
    过载能力 2倍额定电压,连续工作
    隔离耐压 4kV
    开关量输入回路
    额定电压 48VDC(由装置内部电源提供)
    分辨率 <1ms
    隔离耐压 4kV
    继电器输出回路
    分断电压 250VAC、220VDC
    分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
    工作电流 5A,连续工作
    隔离耐压 4kV
    触点材料 银上镶金
    电气寿命 2,000,000次
    机械寿命 20,000,000次
    环境条件
    正常温度 -10℃~55℃
    极限温度 -30℃~70℃
    存储温度 -40℃~85℃
    相对湿度 ≤95%,不凝露
    大气压力 80~110kPa

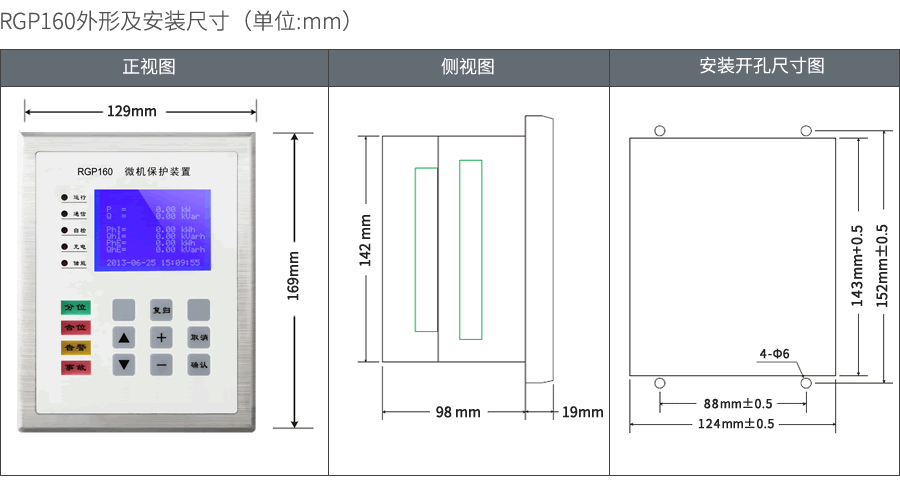

    RGP160微机保护装置外形及安装尺寸
