单相交直流电源综合测试仪

所属类别：开关柜及设备

单相交直流电源综合测试仪是结合电力、工控行业使用的产品特点，设计的集供电、测试、校准、检验为一体的综合测试仪器。面板显示直观，操作逻辑可靠。可广泛应用于工控领域、电力行业的相关二次产品的测试与校准。

我要询价留言

产品详情
相关产品
产品类目
项目业绩

单相交直流电源综合测试仪概述

单相交直流电源综合测试仪是我公司根据多年电力制造应用的经验基础上，结合电力、工控行业使用的产品特点，设计的集供电、测试、校准、检验为一体的综合测试仪器。面板显示直观，操作逻辑可靠。可广泛应用于工控领域、电力行业的相关二次产品的测试与校准。

单相交直流电源综合测试仪特点

●集成了1路电压输出，最大可支持0-550V电压输出，且支持AC/DC切换。
●1路辅助电源输出，可支持DC24V、DC48V、AC220V三档切换。
●1路数字式毫秒计，支持仪器触发/外部触点触发，用于检测产品动作时间，最小分辨率为0.01ms。
●1路通断检测，用于检测继电器触点或可控硅的导通/断开。
●内置精度为0.5级的数字式电压电流表。

单相交直流电源综合测试仪技术参数

供电电源	AC220±10%
工作频率	50Hz
功率消耗	≤250VA
电源输出	Power1 – DC24V（50W）、DC48V（50W）、AC220V（50VA）
电源输出	Power2 – 48V、220V、550V AC（100VA）/DC（100W）
测量精度	Power2 – 电压±0.5% 电流±0.2%
延时范围	0.001~999s 触点触发/通电触发
通断测试	NO/NC（无源）
散热方式	风扇冷却
尺寸大小	W536×H200×D354mm
耐压要求	AC：2KV（1min），电源/输入端/输出端之间

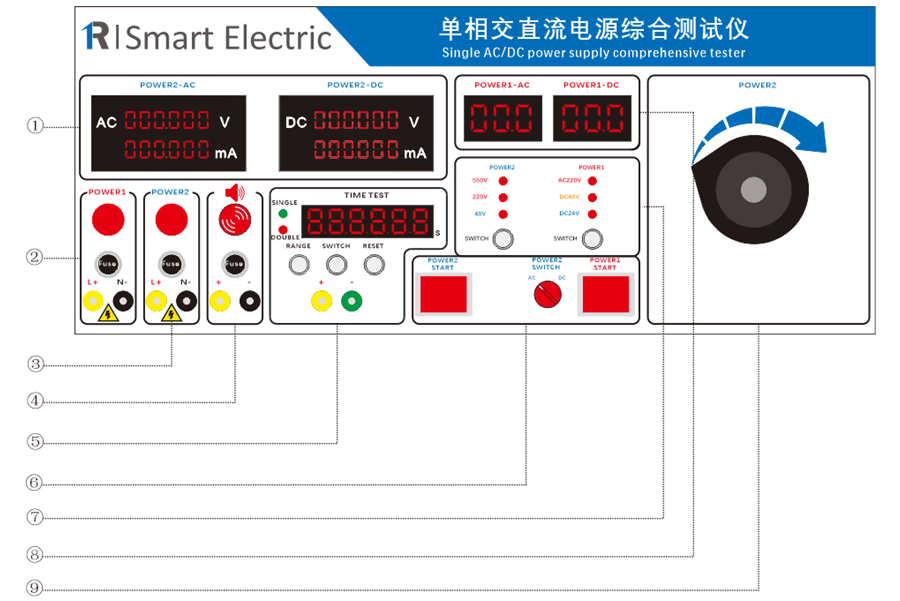

单相交直流电源综合测试仪面板说明

1、Power2输出回路电压电流显示。
2、Power1输出回路状态指示灯、熔断丝、输出插座。
3、Power2输出回路状态指示灯、熔断丝、输出插座。
4、通断测试回路蜂鸣器、熔断丝、输出插座。
5、延时测试回路延时显示、单双路指示/切换按钮、复位按钮、量程切换按钮、输出插座。
6、Power1、Power2输出控制按钮、Power2输出AC/DC切换开关。
7、Power1、Power2输出量程指示灯、切换按钮。
8、Power1输出回路电压显示。
9、Power2输出电压调节。
