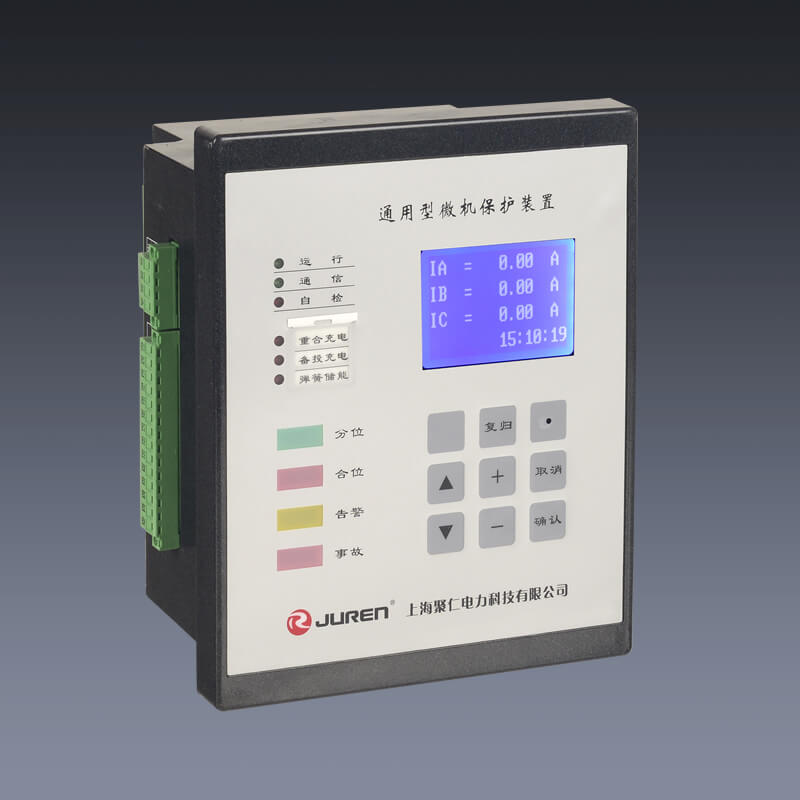

10KV通用型保护装置

所属类别：微机保护装置

适用范围

中置柜、环网柜（10KV）

三相电流测量精度

IA、IB、IC（0.5%）

三相相电压测量精度

Ua、Ub、Uc（0.2%）

三相线电压测量精度

Uab、Ubc、Uca（0.2%）

功率测量精度

有功功率、无功功率、功率因数（1%）

通讯接口

RS485/CAN口（MODBUS规约）

我要询价留言

产品详情
整定说明
技术参数
外形尺寸

10KV通用型保护装置概述

可作为35Kv及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类电器设备和线路的保护及测控，也可作为部分66Kv、110Kv电压等级中系统的电压电流的保护及测控。

10KV通用型保护装置功能

●35Kv进线保护测控。
●35Kv主变压器高压侧后备保护测控及非电量保护。
●35Kv主变压器低庄侧后备保护测控及非电量保护。
●10(6)KV进线单元保护测控。
●10(6)KV出线单元保护测控。
●10(6)KV分段单元保护测控。
●10(6)Kv厂（所）用变压器单元保护测控。
●10(6)Kv高压电动机单元保护测控。
●10(6)Kv高压电容器单元保护测控。
●10(6)KV高压电抗器单元保护测控。
●进线备自投功能及桥开关备自投功能。
●PT单元测控及PT切换功能。

保护功能设置整定表

序号	名称	范围	说明
01	过流I段	---/TRE/ALM/TRP/TR1/TR2	---：不启用该保护 TRE：保护出口不跳闸，发故障信号 ALM：保护出口不跳闸，发预告信号 TRP：保护出口驱动保护跳闸继电器发故障信号 TR1：保护出口驱动备用1继电器发故障信号 TR2：保护出口同时驱动保护跳闸继电器和备用2继电器发故障信号
02	过流II段	---/TRE/ALM/TRP/TR1/TR2
03	过流III段	---/TRE/ALM/TRP/TR1/TR2
04	反时过流	---/TRE/ALM/TRP/TR1/TR2
05	后加速	---/TRE/ALM/TRP/TR1/TR2
06	过负荷	---/TRE/ALM/TRP/TR1/TR2
07	负序电流	---/TRE/ALM/TRP/TR1/TR2
08	零序电压	---/TRE/ALM/TRP/TR1/TR2
09	接地选线	---/TRE/ALM/TRP/TR1/TR2
10	过电压	---/TRE/ALM/TRP/TR1/TR2
11	低电压	---/TRE/ALM/TRP/TR1/TR2
12	失压	---/TRE/ALM/TRP/TR1/TR2
13	负序电压	---/TRE/ALM/TRP/TR1/TR2
14	零序电流	---/TRE/ALM/TRP/TR1/TR2
15	备用保护	---/TRE/ALM/TRP/TR1/TR2
16	低周减载	---/TRE/ALM/TRP/TR1/TR2
17	低压解列	---/TRE/ALM/TRP/TR1/TR2
18	重合闸	---/TRE/ALM/TRP/TR1/TR2
19	备自投	---/TRE/ALM/TRP/TR1/TR2
20	过热	---/TRE/ALM/TRP/TR1/TR2
21	逆功率	---/TRE/ALM/TRP/TR1/TR2
22	启动过长	---/TRE/ALM/TRP/TR1/TR2
23	定IX过流	---/TRE/ALM/TRP/TR1/TR2
24	反IX过流	---/TRE/ALM/TRP/TR1/TR2
25	风冷控制	---/TRE/ALM/TRP/TR1/TR2
26	电动机	ON/OFF	ON为电动机相关保护增加控制选项
27	PT控制	ON/OFF	ON为开放PT控制功能
28	PT并列切换	ON/OFF	ON为开放PT并列切换功能
29	非电量1	---/TRE/ALM/TRP/TR1/TR2	---：不启用该保护 TRE：保护出口不跳闸，发故障信号 ALM：保护出口不跳闸，发预告信号 TRP：保护出口驱动保护跳闸继电器发故障信号 TR1：保护出口驱动备用1继电器发故障信号 TR2：保护出口同时驱动保护跳闸继电器和备用2继电器发故障信号
30	非电量2	---/TRE/ALM/TRP/TR1/TR2
31	非电量3	---/TRE/ALM/TRP/TR1/TR2
32	非电量4	---/TRE/ALM/TRP/TR1/TR2
33	非电量5	---/TRE/ALM/TRP/TR1/TR2
34	复压开出	---/TRE/ALM/TRP/TR1/TR2

保护投退整定表

序号	名称	范围	说明
01	过流I段	OFF/ON/S08~S12	OFF：表示保护退出，允许遥控 ON：:表示保护投入，允许遥控 S08~S12：表示保护的投退由外部开关量控制，外部开关量合则保护投入，外部开关量分则保护退出。S08~S12分别对应外部开关量的IN08~IN12，该选项禁止遥控。
02	过流II段	OFF/ON/S08~S12
03	过流III段	OFF/ON/S08~S12
04	反时过流	OFF/ON/S08~S12
05	后加速	OFF/ON/S08~S12
06	过负荷	OFF/ON/S08~S12
07	负序电流	OFF/ON/S08~S12
08	零序电压	OFF/ON/S08~S12
09	接地选线	OFF/ON/S08~S12
10	过电压	OFF/ON/S08~S12
11	低电压	OFF/ON/S08~S12
12	失压	OFF/ON/S08~S12
13	负序电压	OFF/ON/S08~S12
14	零序电流	OFF/ON/S08~S12
15	备用保护	OFF/ON/S08~S12
16	低周减载	OFF/ON/S08~S12
17	低压解列	OFF/ON/S08~S12
18	重合闸	OFF/ON/S08~S12
19	备自投	OFF/ON/S08~S12
20	过热	OFF/ON/S08~S12
21	逆功率	OFF/ON/S08~S12
22	启动过长	OFF/ON/S08~S12
23	定IX过流	OFF/ON/S08~S12
24	反IX过流	OFF/ON/S08~S12
25	风冷控制	OFF/ON/S08~S12
26	非电量1	OFF/ON/S08~S12
27	非电量2	OFF/ON/S08~S12
28	非电量3	OFF/ON/S08~S12
29	非电量4	OFF/ON/S08~S12
30	非电量5	OFF/ON/S08~S12
31	复压开出	OFF/ON/S08~S12

测量精度
三相电流	0.5%（利用保护电流实现测量）
三相相电压	0.2%
三相线电压	0.2%
频率	0.02Hz
有功功率	1%
无功功率	1%
功率因数	1%
有功电度	1%
无功电度	1%
工作电源
电压范围	85～264V（交流或直流）
正常功耗	<5W
最大功耗	<10W
电源跌落	200ms
上电冲击	4A
隔离耐压	3kV
控制电源
额定电压	220V（交流或直流）（额定电压为110V的必须在定货时注明）
过载能力	70％～120％额定电压，连续工作
隔离耐压	4kV
交流电流回路
额定电流	5A（额定电流为1A的必须在定货时注明）
功率消耗	<0.5VA/每相
过载能力	2倍额定电流（连续工作），10倍额定电流（允许10s），40倍额定电流（允许1s）
隔离耐压	4kV
交流电压回路
额定电压	100V（线电压）或100/√3（相电压）
功率消耗	<0.5VA/每相
过载能力	2倍额定电压，连续工作
隔离耐压	4kV
开关量输入回路
额定电压	24VDC（由装置内部电源提供）
功率消耗	每回5mA（IN01～IN16）
过载能力	<1ms
隔离耐压	4kV
继电器输出回路
分断电压	250VAC、220VDC
分断功率	1250VA交流或120W直流（电阻性负载），500VA交流或75W直流（电感性负载）
工作电流	5A，连续工作
隔离耐压	4kV
动作时间	<5ms
触点材料	银上镶金
电气寿命	2,000,000次
机械寿命	20,000,000次
环境条件
正常温度	-10℃～55℃
极限温度	-30℃～70℃
存储温度	-40℃～85℃
相对湿度	≤95%，不凝露
大气压力	80～110kPa

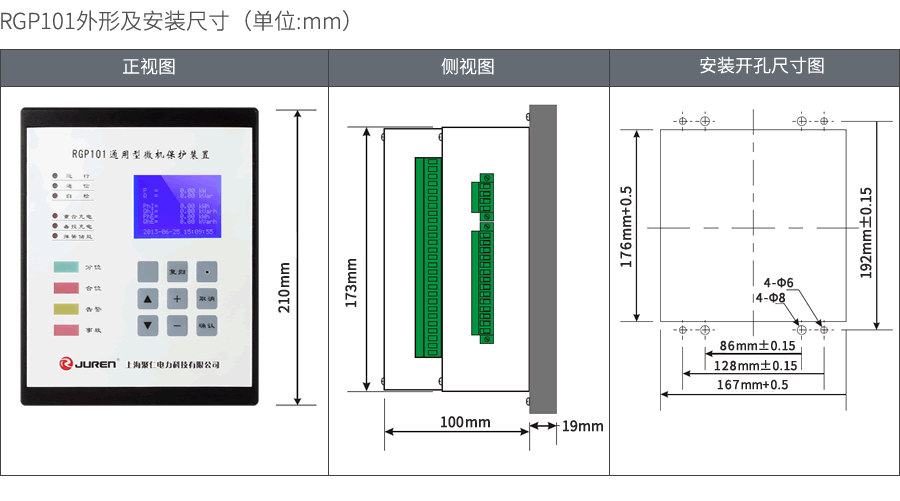

RGP101微机保护装置外形及安装尺寸
