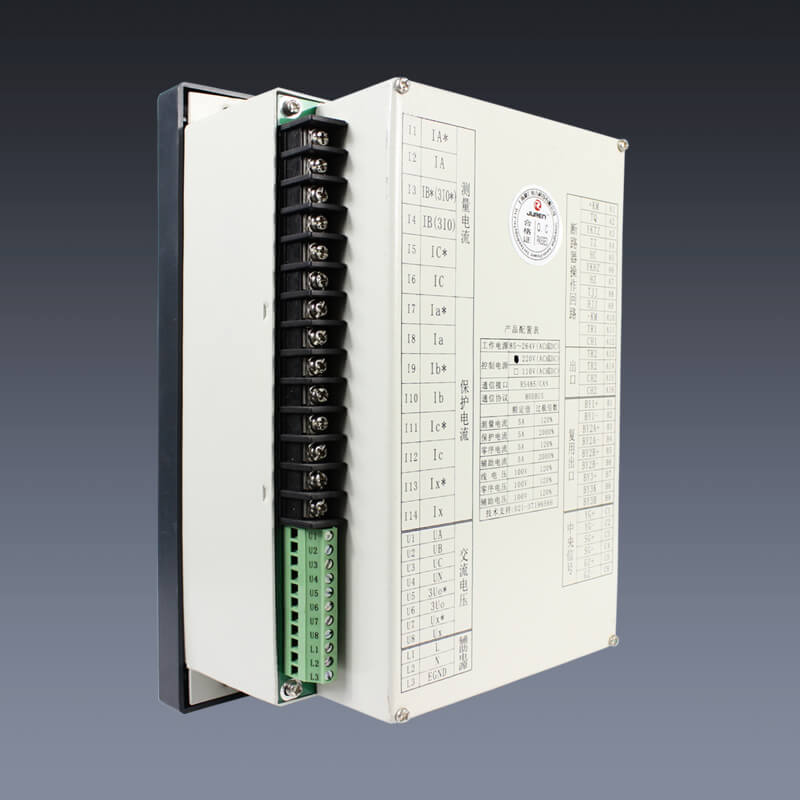

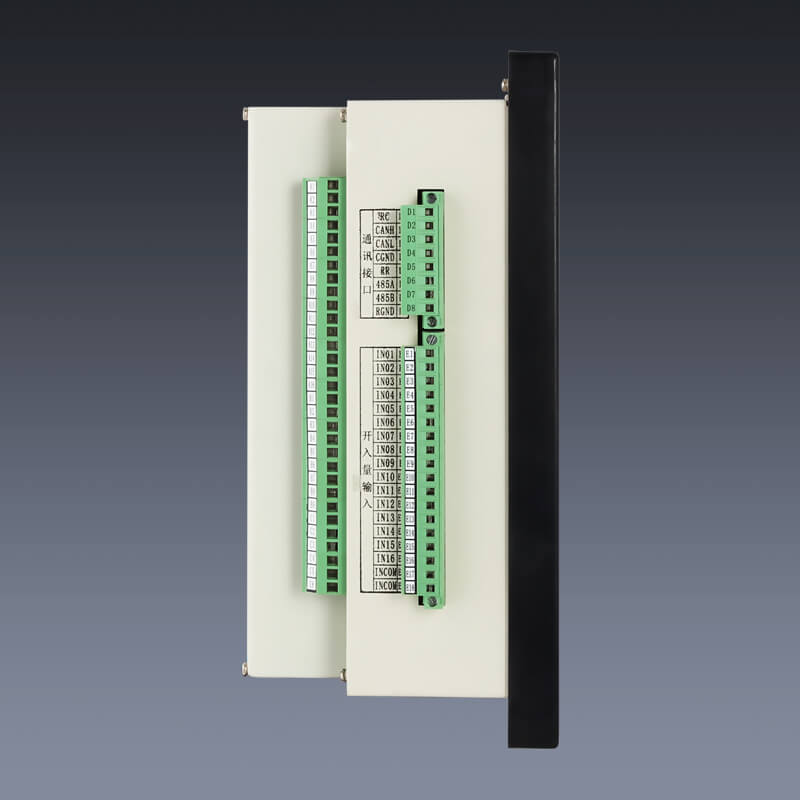

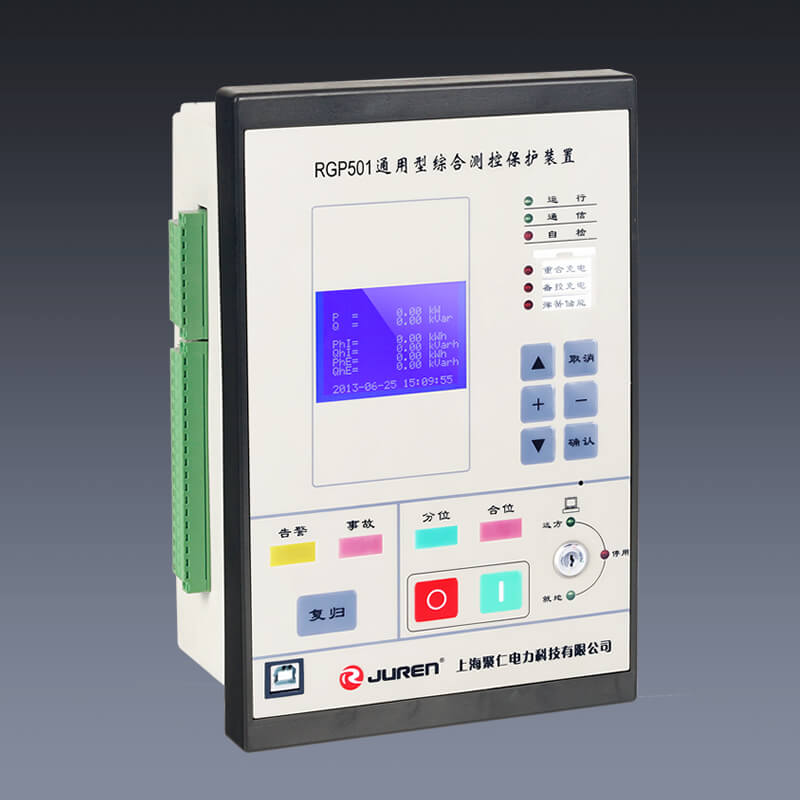

  • 10KV通用型保护测控装置
  • 所属类别:微机保护装置
  • 适用范围

    10KV及以下中置柜,自带防跳功能

    电压电流测量精度

    三相电流、相电压、线电压(0.2%)

    功率测量精度

    有功功率、无功功率、功率因数(0.5%)

    频率测量精度

    0.02Hz

    电度测量精度

    有功电度、无功电度(0.5%)

    通讯接口

    RS485/CAN口(MODBUS规约)

    我要询价留言

  • 10KV通用型保护测控装置概述
    可作为35Kv及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控,也可作为部分66Kv、110Kv电压等级中系统的电 压电流的保护及测控。
    10KV通用型保护测控装置测控功能
    ●35Kv进线保护测控。
    ●35Kv主变压器高压侧后备保护测控及非电量保护。
    ●35Kv主变压器低庄侧后备保护测控及非电量保护。
    ●10(6)KV进线单元保护测控。
    ●10(6)KV出线单元保护测控。
    ●10(6)KV分段单元保护测控。
    ●10(6)Kv厂(所)用变压器单元保护测控。
    ●10(6)Kv高压电动机单元保护测控。
    ●10(6)Kv高压电容器单元保护测控。
    ●10(6)KV高压电抗器单元保护测控。
    ●进线备自投功能及桥开关备自投功能。
    ●PT单元测控及PT切换功能。
    保护功能设置整定表
    序号 名称 范围 说明
    01 过流I段 ---/TRE/ALM/TRP/TR1/TR2

    ---:不启用该保护

    TRE:保护出口不跳闸,发故障信号

    ALM:保护出口不跳闸,发预告信号

    TRP:保护出口驱动保护跳闸继电器发故障信号

    TR1:保护出口驱动备用1继电器发故障信号

    TR2:保护出口同时驱动保护跳闸继电器和备用2继电器发故障信号

    注:风冷控制和复压开出投入时,ALM、TRP选项保护驱动备用3继电器。

    02 过流II段 ---/TRE/ALM/TRP/TR1/TR2
    03 过流III段 ---/TRE/ALM/TRP/TR1/TR2
    04 反时过流 ---/TRE/ALM/TRP/TR1/TR2
    05 后加速 ---/TRE/ALM/TRP/TR1/TR2
    06 过负荷 ---/TRE/ALM/TRP/TR1/TR2
    07 负序电流 ---/TRE/ALM/TRP/TR1/TR2
    08 零序电压 ---/TRE/ALM/TRP/TR1/TR2
    09 接地选线 ---/TRE/ALM/TRP/TR1/TR2
    10 过电压 ---/TRE/ALM/TRP/TR1/TR2
    11 低电压 ---/TRE/ALM/TRP/TR1/TR2
    12 失压 ---/TRE/ALM/TRP/TR1/TR2
    13 负序电压 ---/TRE/ALM/TRP/TR1/TR2
    14 零序电流 ---/TRE/ALM/TRP/TR1/TR2
    15 备用保护 ---/TRE/ALM/TRP/TR1/TR2
    16 低周减载 ---/TRE/ALM/TRP/TR1/TR2
    17 低压解列 ---/TRE/ALM/TRP/TR1/TR2
    18 重合闸 ---/TRE/ALM/TRP/TR1/TR2
    19 备自投 ---/TRE/ALM/TRP/TR1/TR2
    20 过热 ---/TRE/ALM/TRP/TR1/TR2
    21 逆功率 ---/TRE/ALM/TRP/TR1/TR2
    22 启动过长 ---/TRE/ALM/TRP/TR1/TR2
    23 定IX过流 ---/TRE/ALM/TRP/TR1/TR2
    24 反IX过流 ---/TRE/ALM/TRP/TR1/TR2
    25 风冷控制 ---/TRE/ALM/TRP/TR1/TR2
    26 电动机 ON/OFF ON为电动机相关保护增加控制选项
    27 PT控制 ON/OFF ON为开放PT控制功能
    28 PT并列切换 ON/OFF ON为开放PT并列切换功能
    29 非电量1 ---/TRE/ALM/TRP/TR1/TR2

    ---:不启用该保护

    TRE:保护出口不跳闸,发故障信号

    ALM:保护出口不跳闸,发预告信号

    TRP:保护出口驱动保护跳闸继电器发故障信号

    TR1:保护出口驱动备用1继电器发故障信号

    TR2:保护出口同时驱动保护跳闸继电器和备用2继电器发故障信号

    30 非电量2 ---/TRE/ALM/TRP/TR1/TR2
    31 非电量3 ---/TRE/ALM/TRP/TR1/TR2
    32 非电量4 ---/TRE/ALM/TRP/TR1/TR2
    33 非电量5 ---/TRE/ALM/TRP/TR1/TR2
    34 非电量6 ---/TRE/ALM/TRP/TR1/TR2
    35 非电量7 ---/TRE/ALM/TRP/TR1/TR2
    36 非电量8 ---/TRE/ALM/TRP/TR1/TR2
    37 复压开出 ---/TRE/ALM/TRP/TR1/TR2
    保护投退整定表
    序号 名称 范围 说明
    01 过流I段 OFF/ON/S09~S16

    OFF:表示保护退出,允许遥控

    ON::表示保护投入,允许遥控

    S09~S16:表示保护的投退由外部开关量控制,外部开关量合则保护投入,外部开关量分则保护退出。S09~S16分别对应外部开关量的IN09~IN16,该选项禁止遥控。

    02 过流II段 OFF/ON/S09~S16
    03 过流III段 OFF/ON/S09~S16
    04 反时过流 OFF/ON/S09~S16
    05 后加速 OFF/ON/S09~S16
    06 过负荷 OFF/ON/S09~S16
    07 负序电流 OFF/ON/S09~S16
    08 零序电压 OFF/ON/S09~S16
    09 接地选线 OFF/ON/S09~S16
    10 过电压 OFF/ON/S09~S16
    11 低电压 OFF/ON/S09~S16
    12 失压 OFF/ON/S09~S16
    13 负序电压 OFF/ON/S09~S16
    14 零序电流 OFF/ON/S09~S16
    15 备用保护 OFF/ON/S09~S16
    16 低周减载 OFF/ON/S09~S16
    17 低压解列 OFF/ON/S09~S16
    18 重合闸 OFF/ON/S09~S16
    19 备自投 OFF/ON/S09~S16
    20 过热 OFF/ON/S09~S16
    21 逆功率 OFF/ON/S09~S16
    22 启动过长 OFF/ON/S09~S16
    23 定IX过流 OFF/ON/S09~S16
    24 反IX过流 OFF/ON/S09~S16
    25 风冷控制 OFF/ON/S09~S16
    26 非电量1 OFF/ON/S09~S16
    27 非电量2 OFF/ON/S09~S16
    28 非电量3 OFF/ON/S09~S16
    29 非电量4 OFF/ON/S09~S16
    30 非电量5 OFF/ON/S09~S16
    31 非电量6 OFF/ON/S09~S16
    32 非电量7 OFF/ON/S09~S16
    33 非电量8 OFF/ON/S09~S16
    34 复压开出 OFF/ON/S09~S16
    测量精度
    电流 0.2级
    电压 0.2级
    频率 0.02Hz
    有功功率 0.5%
    无功功率 0.5%
    功率因数 0.5%
    有功电度 0.5%
    无功电度 0.5%
    工作电源
    电压范围 85~264V(交流或直流)
    正常功耗 <5W
    最大功耗 <20W
    电源跌落 200ms
    上电冲击 4A
    隔离耐压 3kV
    控制电源
    额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
    过载能力 70%~120%额定电压,连续工作
    隔离耐压 4kV
    交流电流回路
    额定电流 5A(额定电流为1A的必须在定货时注明)
    功率消耗 <0.5VA/每相
    过载能力 2倍额定电流,连续工作,10倍40倍为10s、1s
    隔离耐压 4kV
    交流电压回路
    额定电压 100V(线电压)或100/√3(相电压)
    功率消耗 <0.5VA/每相
    过载能力 2倍额定电压,连续工作
    隔离耐压 4kV
    开关量输入回路
    额定电压 24VDC(由装置内部电源提供)
    功率消耗 每回5mA(IN01~IN16)
    过载能力 <1ms
    隔离耐压 4kV
    继电器输出回路
    分断电压 250VAC、220VDC
    分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
    工作电流 5A,连续工作
    隔离耐压 4kV
    动作时间 <5ms
    触点材料 银上镶金
    电气寿命 2,000,000次
    机械寿命 20,000,000次
    环境条件
    正常温度 -10℃~55℃
    极限温度 -30℃~70℃
    存储温度 -40℃~85℃
    相对湿度 ≤95%,不凝露
    大气压力 80~110kPa

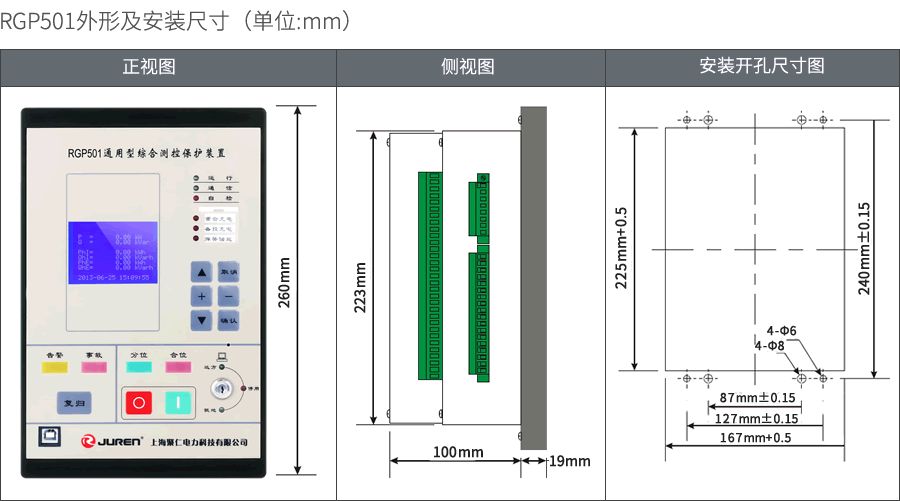

    RGP501保护测控装置外形及安装尺寸
