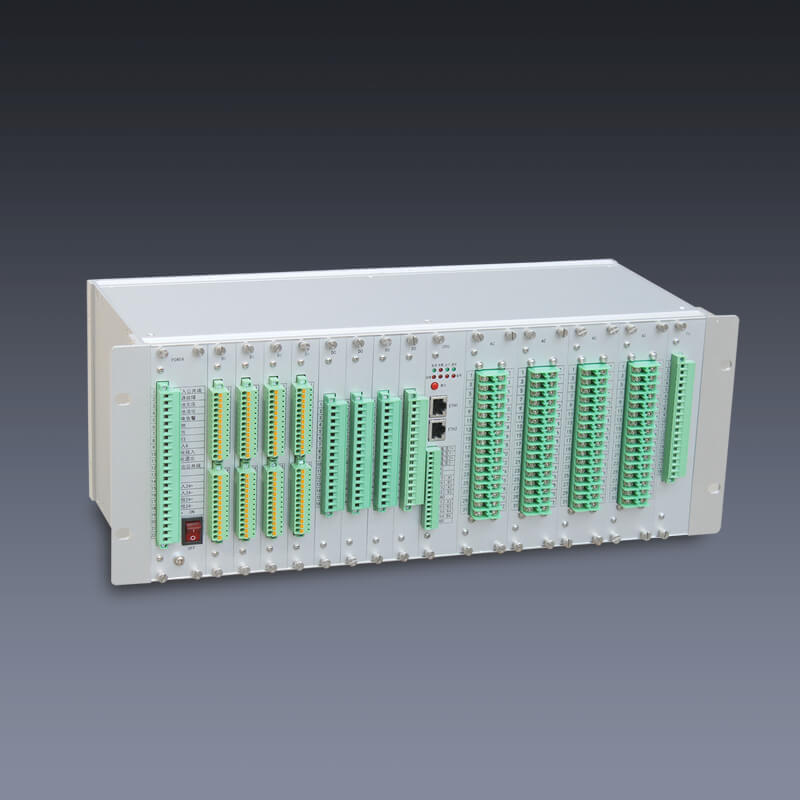

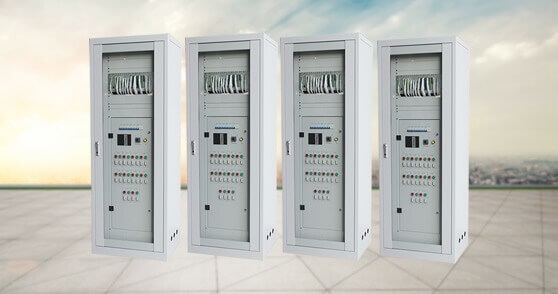

  • DTU配网自动化终端
  • 所属类别:电力综合自动化系统
  • DTU配网自动化终端是聚仁电力研发出的全新一代配电终端。具有灵活组态配置功能、WEB 发布功能、独立保护插件功能。是集成DTU、线路保护 及通信设备管理于一体的新型配电网自动化终端。DTU配电终端的功能模块能实时监测10~35KV线路电压、线路电流、零序电流、设备状态等运行及故障信息,并能完成遥信、遥测、遥控功能,实现配网自动化的实时监控。

    我要询价留言

  • 配网自动化站所终端DTU

  • 一体式设计 采用模块化一体式设计,遥信、遥测、遥控、通信、电源管理于一体,配网终端DTU采用插拔式结构设计。

  • 故障检测功能 DTU可灵活设置定值,实现电压越上限、电压越下限、零序电压越限、涌流闭锁、零序电流过流等功能。

  • 高性能软件平台 32位微处理器和实时嵌入式操作系统为平台,综合使用了各种硬件、软件的技术。

  • 安装方式 DTU站所终端核心单元采用标准机箱,支持前、后接线,整机具备多种结构形式,适合落地、壁挂、柜体等多种安装方式。

  • 通讯功能 DTU可与SCADA(数据采集及监控)系统、配电自动化主站、配电自动化二级主站或变电站监控系统通信。

  • 接口丰富 配备2路标准RJ45接口、自适应的网络接口和4路标准串口支持RS232和RS485。

  • 配网终端DTU优势

    01

    配网终端DTU安全可靠让客户省心

  • 我们是一家集专门研发、设计、制造、销售及服务于一体的配网自动化终端DTU生产厂家。我们严格要求DTU产品的性能,让客户省心、放心。
  • 02

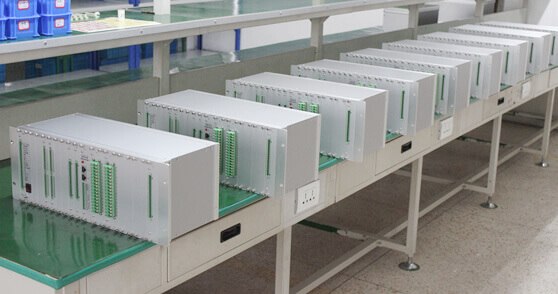

    DTU终端模块

  • 配网终端DTU模块,价格跟技术更胜一筹,DTU模块的元器件,性能更稳定。
  • 03

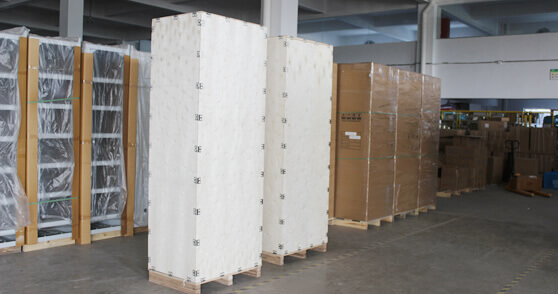

    DTU库存充足,发货迅速

  • 我们拥有自己的独立仓库,常规的4路、6路、8路、10路、12路、14路、16路、18路、20路、22路、24路DTU长期备有现货。
  • 04

    拥有强大的实力和反应速度

  • 快速响应解决您的困惑和问题,DTU技术工程师团队提供配网自动化系统化的解决方案。

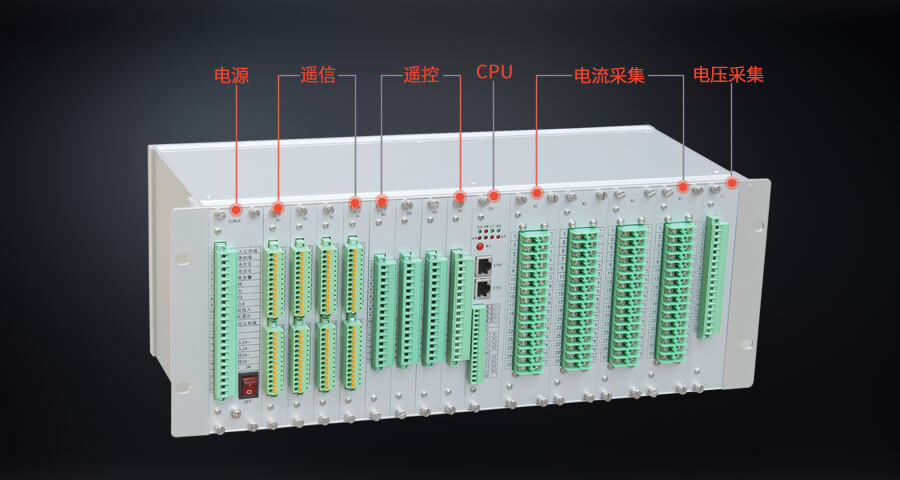

  • 配网终端DTU主要组成

    遥测(YC)功能及接线
    ■采集遥测量:包括 U a、U b、U c、I a、I b、I c、U 0、I 0 等模拟量。
    ■计算三相线电压、零序电压、零序电流;(零序电流、零序电压可计算可直接采集)的遥测量。
    ■计算三相总有功功率的遥测量。
    ■计算三相总无功功率的遥测量。
    ■计算三相总功率因数遥测量。
    ■计算频率遥测量。
    ■可对遥测死区范围设置功能。
    ■具有历史数据存储功能,存储间隔最小15分钟,存储容量30天。

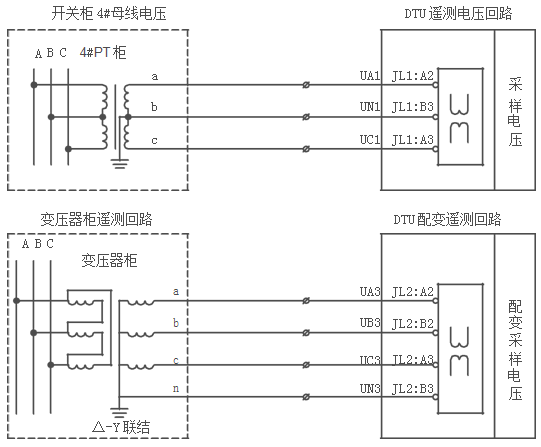

    DTU配网终端遥测功能接线
    遥信(YX)功能及接线
    ■采集遥信变位,事故遥信并可向主站或子站自动上传。
    ■具备双位置遥信处理功能。
    ■采集开关和接地刀闸的合、分状态量信息。
    ■采集终端故障、异常信息等虚拟遥信。
    ■采集遥测越限、过流等虚拟遥信。
    ■集通讯状态虚拟遥信。

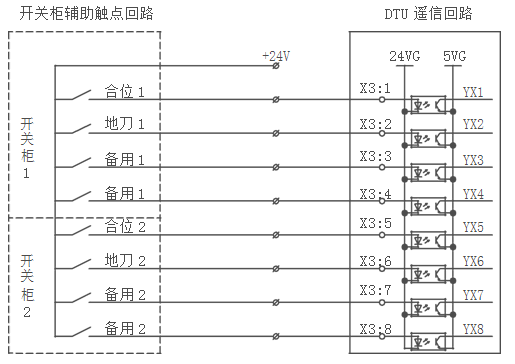

    DTU配网终端遥信功能接线
    遥控(YK)功能及接线
    ■终端接受并执行来自主站或子站的遥控命令,完成开关的分、合闸操作。
    ■具有远方/就地外部遥信功能。
    ■采取"遥控预制-返送校核-操作执行命令"的方式。
    ■每个遥控接点可以单独设置动作保持时间。
    ■在同一时刻只允许选择一个控制对象。
    ■终端本身可记录遥控记录。
    ■外部遥控功能,通过开入位置来执行遥控命令。

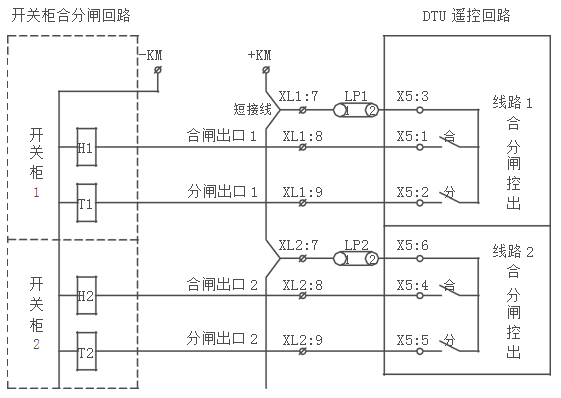

    DTU配网自动化终端遥控功能接线
    通讯功能及接线
    ■与SCADA(数据采集及监控)系统、配电自动化(DA/DMS)主站、配电自动化二级主站或变电站监控系统通信。
    ■采集、转发网络表,并接受上级站的命令。

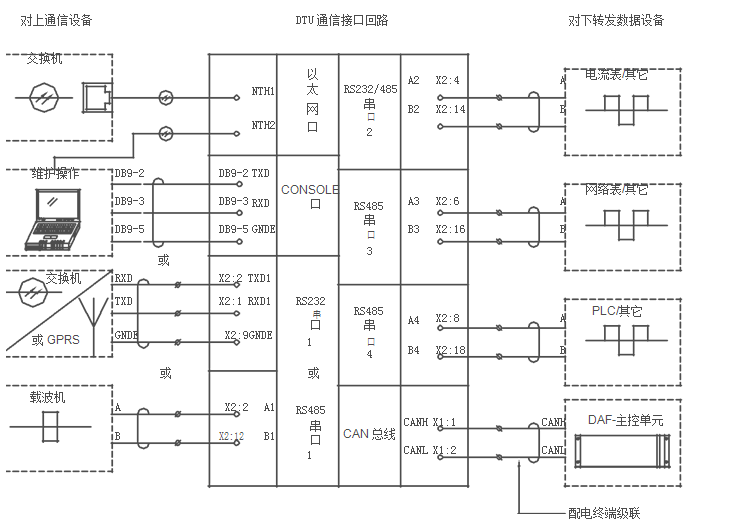

    配网DTU终端通讯功能接线
    DTU配网终端对时功能
    ■具备对时功能,支持SNTP对时方式,接收主站或其它时间同步装置的对时命令,与主站时钟保持同步。
    电源管理功能
    ■后备电源在线管理功能,支持定时、周期活化。
    交流采样
    额定电压 100V、220V
    额定电流 5A(额定电流为1A的必须在定货是注明)
    测量精度 电流、电压:0.5%
    有功、无功、功率因数:1%
    频率:0.01Hz
    直流采样
    直流电压测量范围 0~60V
    遥信开入
    单板容量 24路,可根据需要扩容至4块
    信号输入方式 有源接点
    输入回路 采用光电隔离
    开入电源 DC24V
    SOE分辨率 小于2毫秒
    事故时遥信变位传送时间 小于1秒
    防抖动时间 可通过软件设置0~60000毫秒
    遥控输出
    单板容量 8点(4路),可根据需要扩容至4块
    输出方式 继电器常开节点
    输出时间 默认2000毫秒、可设定输出时间
    接点容量 AC250V,10A;DC48V,8A
    电源
    输入电源 直流24V/48V;允许偏差+15%~-20%;电压纹波不大于5%
    后备电源 采用24V/48V电池组(铅酸或锂离子)容量可根据要求定制
    通讯
    网络口 2路标准RJ45口,10M/100M自适应。
    串口 4路标准串口,支持RS232和RS485。后备电源
    通讯参数 波特率:300~115200bps
    数据位:8位
    校验位:无校验、偶校验、奇校验
    停止位:1位
    通信协议串口 串行接口:DL/T634.5101-2002/IEC608-70-5-101:2002、CDT协议
    以太网络接口:DL/T634.5104/IEC60870-5-104、101协议
    通信方式 支持基于光纤的网络通信方式
    支持电力载波通信方式
    支持无线通信(GPRS/CDMA)

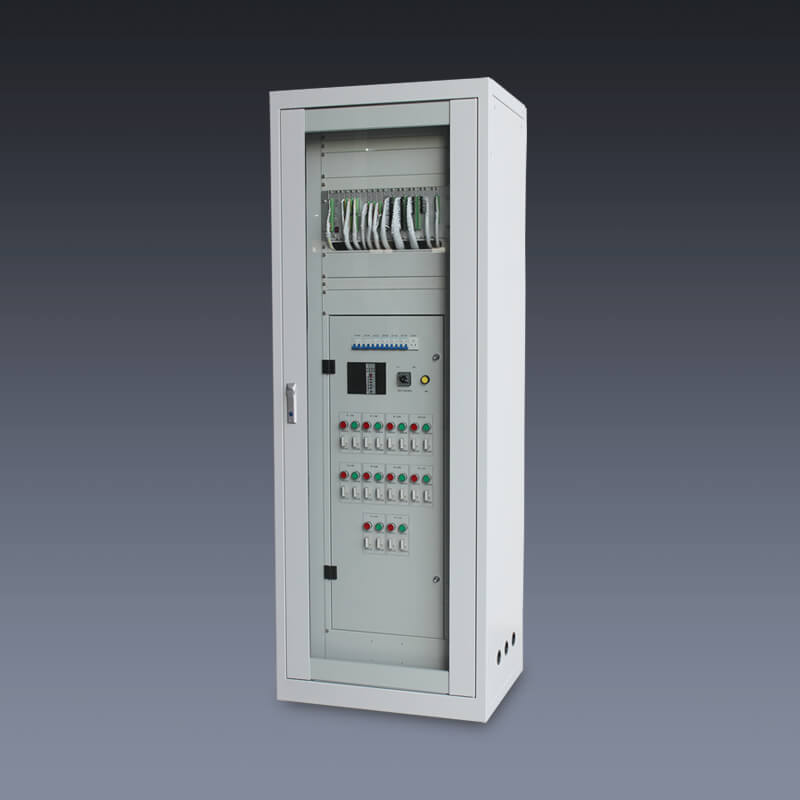

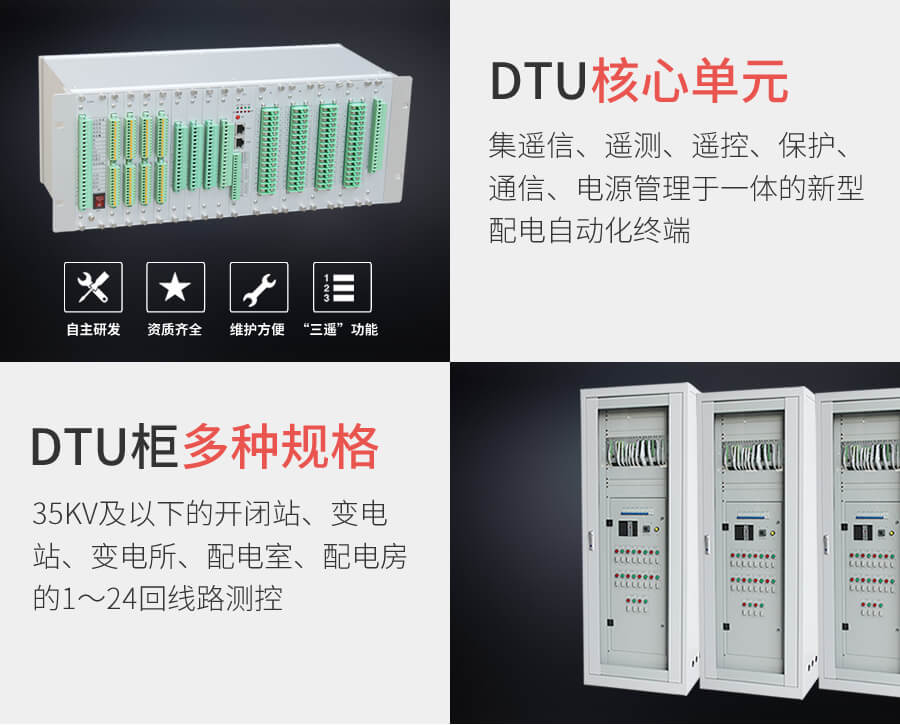

    配电站所终端DTU概述
    RVP-D3000配电站所终端(DTU)是集遥信、遥测、遥控、保护、通信、电源管理于一体的新型配电自动化终端,适用于10kV开闭站、配电室、环网柜、箱变等场所。该终端基于数字信号处理技术和高速工业通信网络技术,实现高速工业现场总线级联,个体为“集中监控式”,整体为“智能分布式”。测控终端各功能插件独立设计,软硬件组态扩展灵活,支持在线远程故障诊断、程序升级、数据管理等高级应用功能,维护简易、操作方便。
    技术优势
    ●采用测量、控制、保护、通信“四合一”一体化设计,实现开闭所、环网柜、箱变智能解决方案。
    ●核心单元采用标准机箱,支持前/后接线,整机具备多种结构形式,适合落地、壁挂、柜体等安装方式。
    ●功能插件独立设计、总线式结构,功能扩展方便,支持热插拔。
    ●硬件平台统一,基于双CPU技术,高速DSP+ARM系统,成熟保护及测控算法,保证数据采集的准确及快速性。
    ●装置元件采用工业品级军品级,满足IEC6100-4-IV(最严酷等级)电磁兼容要求,适应电力户外恶劣环境。
    ●软硬件灵活组态配置,产品适用性强,能提供多回路监控、高低压同时在线监测功能。
    ●通信管理机功能,支持多种通信方式,可配置多种通信规约,并具备数据转发功能。
    ●电源智能监控及管理技术,自主判断交流失电、蓄电池欠压,实现蓄电池的自动无扰切换、充放电、活化管理功能。
