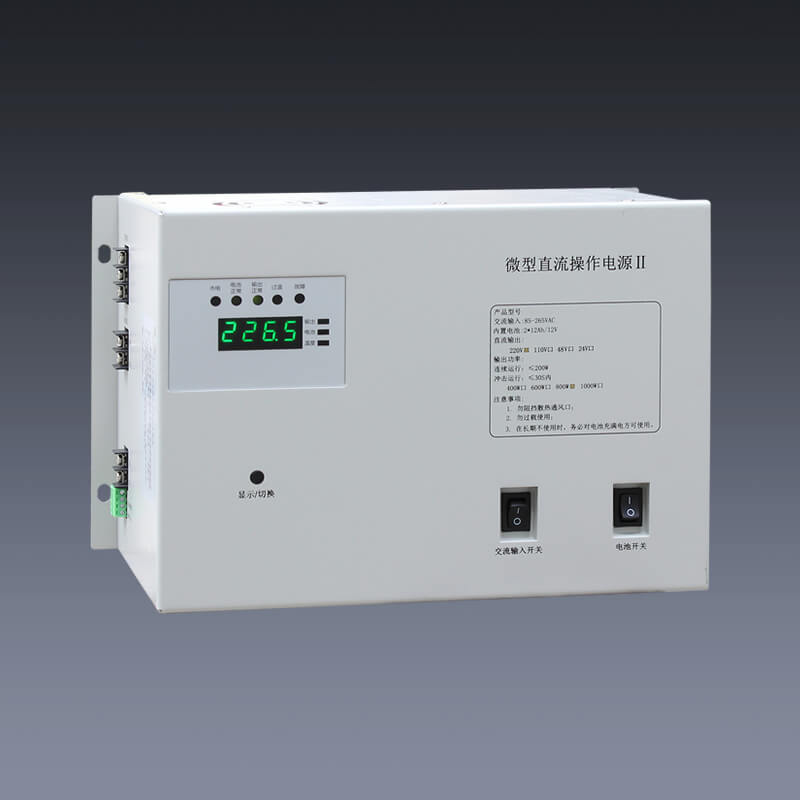

  • JRXHF系列一体式直流操作电源
  • 所属类别:电源类
  • 交流输入电压

    85~265VAC

    直流输出电压

    24V、48、110V、220V

    瞬间功率

    400W、600W、800W(可选)

    工作频率

    50Hz±10%

    电池容量

    内置24V,12AH电池

    电网频率

    50Hz±10%

    我要询价留言

  • 一体式直流操作电源概述
    应用于各种型号的开关设备内,为主开关(断路器、负荷开关等)和二次保护装置提供可靠的直流操作电源。为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供不间断工作电源,避免交流失电时导致微机保护失去保护作用。具有市电输入和PT输入两种方式,输出方式从DC220V至DC24V各种规格,可以满足各种使用场合。

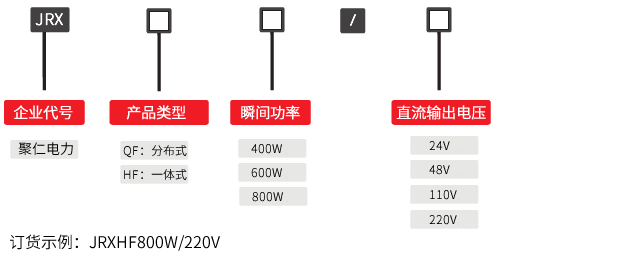

    一体式直流操作电源型号命名含义
    分布式直流操作电源型号命名含义
    一体式直流操作电源的特点
  • 智能浮充 内置蓄电池,自动均浮充技术,对蓄电池充电的全自动智能管理,防止电池过充、过热,有效保证电池电量和性能。

  • 温度补偿 具有智能温度补偿,可满足电池的温度补偿需求,让电池性能处于较好状态,有效延迟电池寿命。

  • 多路输入 具有两种输入方式分别为市电输入和PT输入两种方式。让你有多种选择。

  • 告警功能 监控自带声光告警,具有开关量输入告警功能,各开关量输入均可自定义。

  • 人机界面 默认中文显示,可提供多种语言显示菜单。实时显示各功能单元的运行工况和信息。

  • 全面监测 监测交流进线状态、电池状态、母线状态、电池充放电状态、模块状态。

  • 多种功率 一体式微型直流操作电源可选择400W、600W、800W这几种功率,满足项目的不同需求。

  • 输出电压 直流输出电压为24V、48、110V、220V这几种可选,多样化的选择,让你用得省心。

  • 项目 参数
    交流输入 最多提供两路三相交流输入
    交流输入电压 380V±15%
    电压规格 110V、220V
    电池容量 20Ah及以上
    工作频率 50Hz±10%
    额定输出电压 220V/110V
    输出电压范围 198V~286V /99V~143V 连续可调
    输出电流等级 10A~320A
    输出限流 额定电流×(10%~105% )
    动态响应 在20%负载跃变到80%负载时恢复时间≤200μS,超调≤±5%
    效率 ≥95%(单模块)
    绝缘电阻 ≥20MΩ
    绝缘强度 输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络。
    相对湿度 ≤90%
    海拔高度 ≤2000m
    环境温度 -10℃~40℃
    可闻噪音 自冷≤40dB 风冷≤55dB(距柜体1米处)
    外形尺寸 2260*800*600mm标准型,1600*600*600mm经济型
    防护等级 IP50
    主要技术指标 微型一体化电源 直流屏 交流操作电源
    供电方式 嵌入式 集中式 集中式
    整流方式 高频开关 高频开关
    充电方式 均充、浮充 均充、浮充
    通信方式 RS485 RS485
    冷却方式 智能冷却 智能冷却 自然冷却
    受电方式 市电、PT 市电 市电或PT加升压
    直流配电方式 不需要 需要 不需要
    系统复杂性 简单 较复杂 简单
    系统可靠性
    体积
    重量
