RDXN-□F高压带电显示闭锁装置是一种新型的用于6KV、10KV、35KV电压等级的非接触性感应式高压带电检测装置。用于进线母线、断路器、主变、开关柜及其它需要显示的是否带电的地方。非接触性高压带电显示闭锁装置结构紧凑，内部元件集成度高，具有体积小，重量轻等优点，采用板前开孔式安装，占用空间小，可方便安装在控制柜内。信号采用低压小信号传输，相较于传统接触式带电显示装置的信号采集方式，极大的降低了接触风险。
准确度高
非接触式高压带电显示闭锁装置能够准确判断带电情况。系统中高压带电时，接触式高压带电装置能可靠闭锁并指示，当任意一相或两相失电时，能准确指示带电相，接触式高压带电闭锁装置不会解锁。
完善的自检功能
非接触式高压带电显示装置能对软、硬件系统进行自检，可防止由于硬件损坏及内部故障而造成的误指示。当主机检测到有外接电源时电源指示灯长亮指示，当没有外接电源时，主机电源指示灯闪烁指示。
安全性高

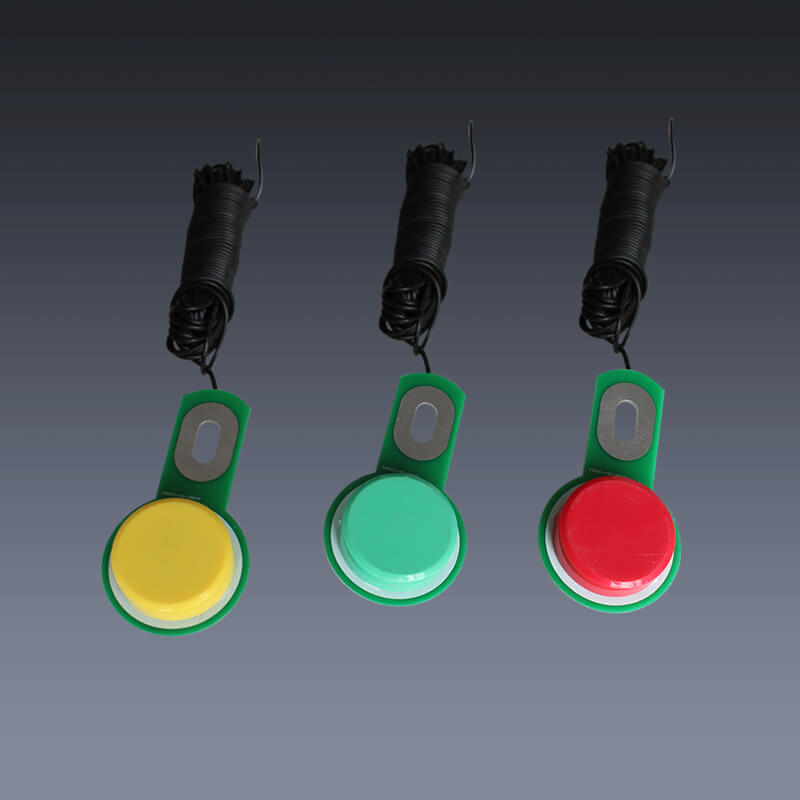

采用传感器非接触式测量，避免接触式传感器因老化造成短路、甚至爆炸的安全事故的发生，体现非接触式的安全可靠性；且控制器采用多种隔离及抗干扰措施，并通过严格的电磁兼容测试，能够可靠的在高压电气设备中运行。
| 项目 | 参数 |
| 额定电压 | 6KV、10KV、35KV |
| 额定频率 | 50Hz、60Hz |
| 工作电源 | AC：85V～265V 、DC：100V～370V |
| 响应时间 | ≤1s |
| 防护等级 | IP4X |
| 显示元件寿命 | >50000h |
| 联锁信号输出单元寿命 | >10000次 |
| 整机功耗 | <2W |
| 运行温度 | -20℃～＋55℃ |
| 存储温度 | -25℃～＋70℃ |
| 相对湿度 | ≤75% |
| 海拔高度 | ≤1000m |

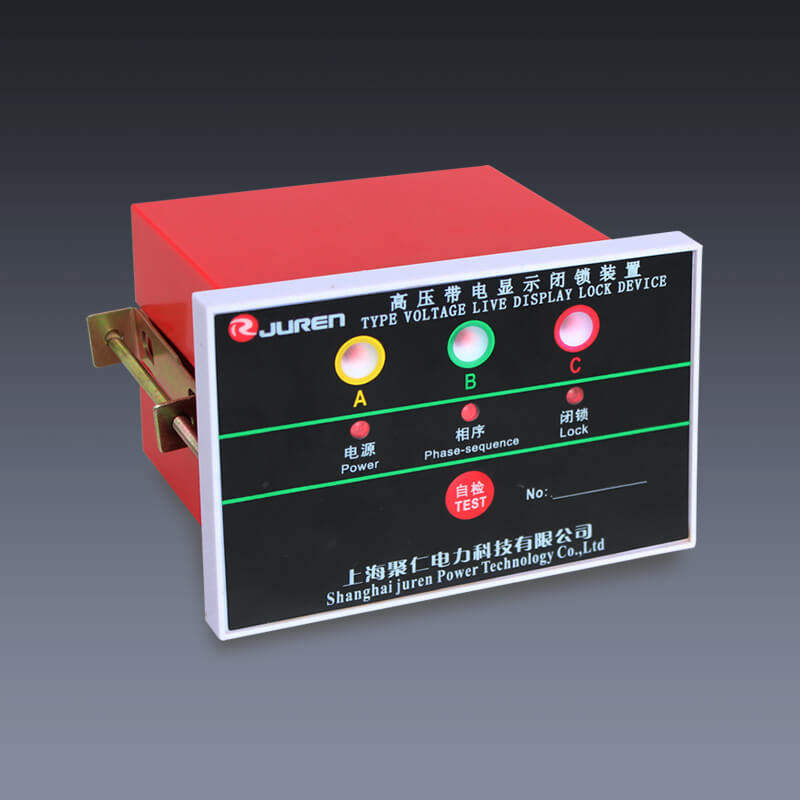

| 项目 | 状态 | 说明 |
| A、B、C带电指示灯 | 亮 | 该相带电 |
| 灭 | 该相不带电 | |
| 非接触式带电显示装置电源指示灯 | 亮 | 辅助电源工作正常 |
| 闪烁 | 辅助电源工作不正常 | |
| 相序指示灯 | 亮 | 相序错误 |
| 灭 | 相序正常 | |
| 闭锁指示灯 | 亮 | 非接触式高压带电显示装置处于闭锁状态 |
| 灭 | 非接触式高压带电显示装置处于解锁状态 | |
| 自检按钮 | 短按 | 灵敏度调节 |
| 按下>2S | 进入自检程序 | |
| 按下>15S | 进入、退出休眠状态 |
