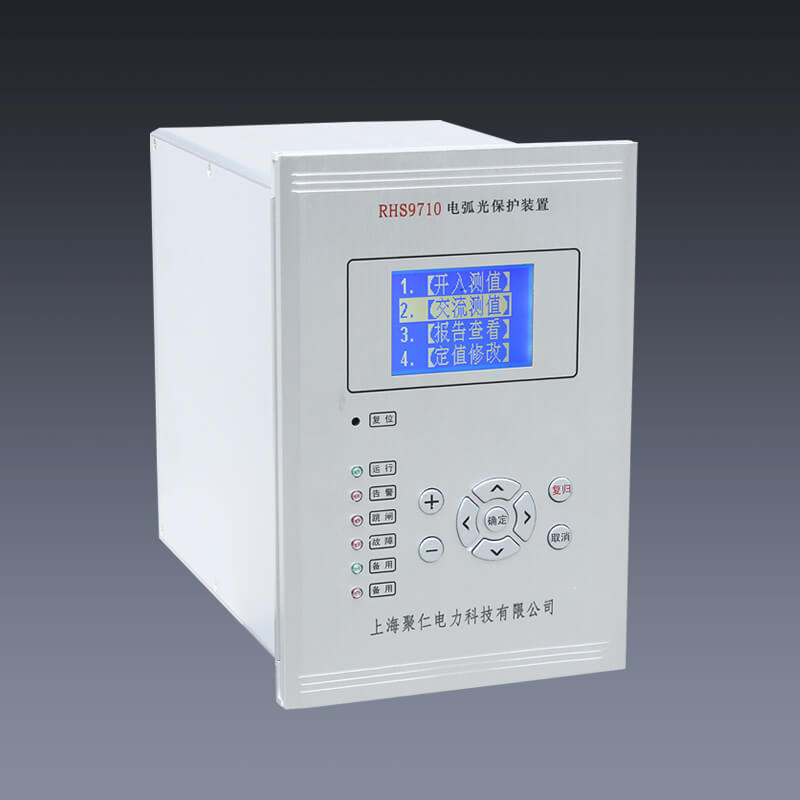

  • 弧光保护装置
  • 所属类别:微机保护装置
  • 主要用途

    解决由于弧光短路引发的中低压母线故障

    弧光信号检测口

    16个

    数据通讯接口

    4个

    跳闸输出接口

    4路

    报警出口

    2路

    电流输入

    12路

    我要询价留言

  • 弧光保护装置概述

    电力系统由于各种的短路原因可引起弧光,弧光会以300m/s的速度爆发,摧毁途中的任何物质。只要系统中不断电,弧光就会一直存在。

    弧光保护装置是最近几年随着光电技术的发展而发展起来的一种新型保护,是以电流和弧光为主要判据,与传统保护相比增加了弧光(光强)这一判据。适用于35KV变电站、中低压开关柜中,主要解决由于弧光短路引发的中低压母线故障。

    开关柜中采用电弧光保护装置可降低电弧光短路故障对于设备的损害,避免变压器因近距离母线故障造成损坏,延长变压器的使用寿命,缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失,减少因电弧光故障造成设备停运的时间,更快地恢复供电。

    弧光保护装置特点
  • 故障信息记录全面 在故障弧光发生并引起装置跳闸后,主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息。

  • 动作迅速可靠 可靠的快速算法,从发现故障到出口跳闸时间间隔优于10ms,确保开关柜内设备的弧光在75ms以内切除。

  • 保护原理简单、合理 根据弧光产生时的特点,装置采用弧光和电流双重判据,判据简单且可以有效的保证动作的准确性。

  • 多种辅助保护功能 不但有弧光保护,还有断路器失灵等辅助保护,这些保护是弧光保护的合理配置和有效补充。

  • 电气性能 弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料,具有较强的电气隔离效果,弧光保护装置符合EMC的标准。

  • 全数字化设计 弧光保护装置采用全数字化设计,配置灵活,动作精度高,而且排除了由于旋钮或其他机械设计导致的误差隐患。

  • 弧光保护装置是母线型弧光保护系统的主要核心设备。主要用来检测分析故障信号、接收分析采集单元的弧光故障信号,并对两种信号进行综合分析判断。在满足跳闸条件时,发出跳闸指令以切除故障。安装于进线柜或紧邻进线柜的开关柜的二次控制门板上。

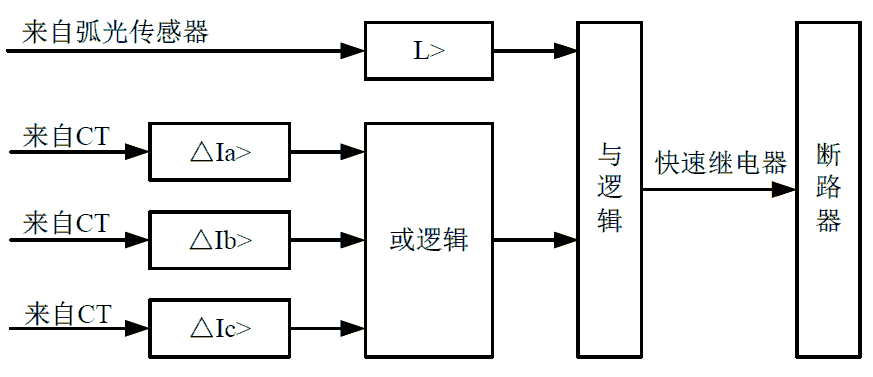

    弧光保护装置工作原理

    电弧光保护以电流单元为基础分组,弧光探头可以整定关联到任意一组电流信号上。当弧光单元把光信号从弧光传感器传输到弧光保护设备时,并且同时电流启动元件动作和电弧光保护动作,装置可选择弧光信号动作单判据作为动作逻辑判断。

    当检测到本身硬件故障时,发出告警信号,同时闭锁整套保护。硬件故障包括:采样回路故障、RAM出错、定值出错等。

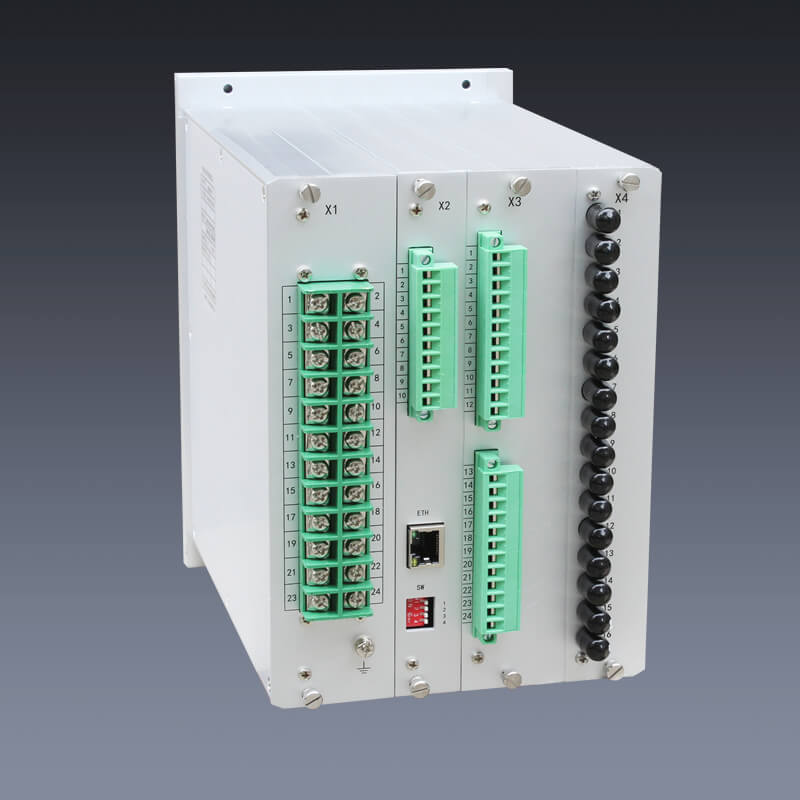

    主要的端子数量有:6个弧光信号检测接口,用于接收来自弧光传感器的弧光故障信号。4个数据通讯接口,2路RS485,1路CAN总线,1路以太网。4路快速跳闸输出接口,符合IEC255-23继电器标准。2路报警出口,其中一路为装置故障出口。12路电流输入,检测4组三相电流信号,用于判断故障电流。其端子含义如下表中所示:

    端子序号 定义功能 说明
    X1-1至X1-24 四组三相电流输入
    X2-1,X2-2 RS485通讯接口1 系统组网通讯
    X2-3,X2-4
    X2-5,X2-6 RS485通讯接口2 系统组网通讯
    X2-7,X2-8 CAN通讯接口 系统组网通讯
    X2-9,X2-10 通讯地
    以太网口 以太网通讯接口 系统组网通讯
    拨码开关 CAN通讯地址
    X3-1 跳闸出口1 可编程出口
    X3-2
    X3-3 跳闸出口2 可编程出口
    X3-4
    X3-5 跳闸出口3 可编程出口
    X3-6
    X3-7 跳闸出口4 可编程出口
    X3-8
    X3-9 告警总出口
    X3-10
    X3-11 跳闸总出口
    X3-12
    X3-13 装置故障输出
    X3-14
    X3-15 备用出口 备用
    X3-16
    X3-22 装置电源
    X3-23
    X3-24
    X4-1 弧光信号1 弧光传感器1
    . . .
    . . .
    . . .
    X4-16 弧光信号16 弧光传感器16

    RHS9710弧光保护装置外形及安装尺寸
