主要用于对用电线路中的三相电压同时进行实时测量与指示，并通过多路变送输出端口或RS485通讯接口将测量数据进行远传,广泛应用于电力行业的智能远程测控。

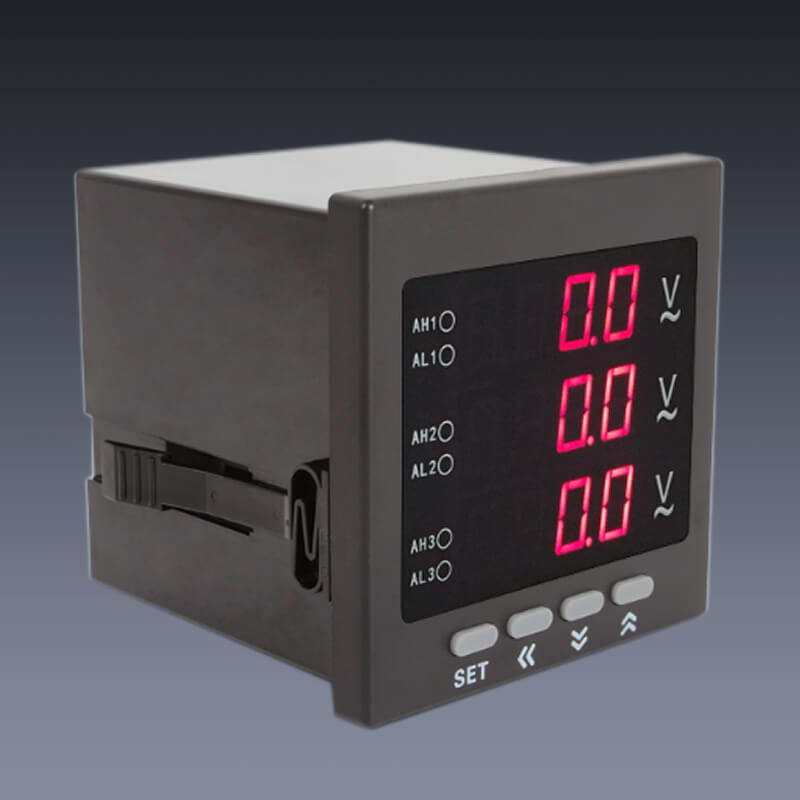

●采用三排数字同时显示出线路中的三相电压参数值，显示直观，读数方便
●全SMT生产工艺,模块化设计方式
●电压互感器倍率可自由设置
●三路模拟量变送输出功能（可选），输出可编程设置为0～10mA、0～20mA、4～20mA
●三路上下限报警输出或三路开关量输出功能（可选），输出为继电器触点，输出延迟时间可设置
●RS485通讯输出功能（可选），采用标准MODBUS-RTU通讯规约
●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能，变送和报警对象可任意指定
●两路或四路开关量输入检测功能（可选）
●较大较小值查看功能

X： 显示仪表，无输出功能；K：三路继电器触点输出；T: RS485通讯接口； S: 继电器触点（单路）+RS485通讯；D: 模拟量变送（单路）+RS485通讯； B：三路模拟量变送输出 N: 继电器触点+模拟量变送+RS485通讯接口输出；

3.1 测量显示范围：AC 0～600V(直接测量)、 AC 0～380kV（外附*/100V电压互感器）
3.2 测量准确度：±0.5%FS±1字
3.3 额定输入电压：AC100V、220V、380V、500V(互感器倍率自由设定)
3.4 输入回路功耗：＜1VA
3.5 显示分辨力：为0.1V,小数点自动移位,V/kV单位自动切换
3.6 辅助电源：AC/DC 85～264V 50/60Hz 功耗＜3VA
3.7 报警输出：触点容量AC250V/2A、DC30V/2A。
3.8 变送输出：0～10mA、0～20mA、4～20mA任选，准确度±0.5%FS，负载电阻≤250Ω，与信号输入及辅助电源电气隔离
3.9 通讯接口：RS485串行通讯，采用MODBUS_RTU通讯规约
3.10 工作环境：温度-10～50℃，湿度≤85%RH的无腐蚀性场合


根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
