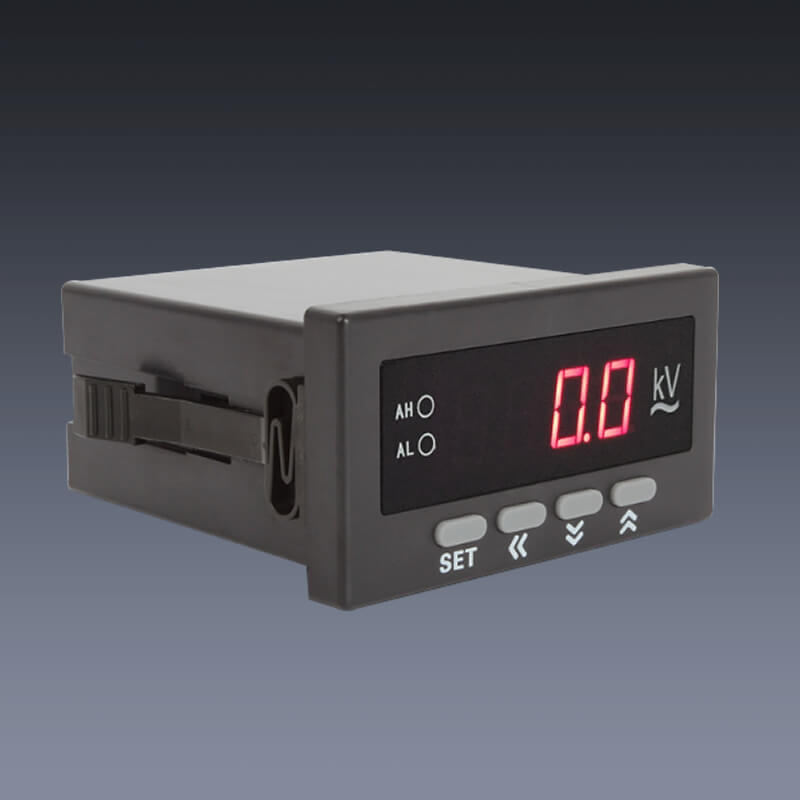

智能型可编程数显电压、电流表为新一代可编程智能表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485 接口或模拟量变送输出接口对被测电量数据进行远传。

●采用模块化设计方式，全SMT生产工艺
●电压、电流测量显示范围(或互感器倍率)可自由设置
●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA、0～20mA、4～20mA
●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s范围内任意设置
●RS485通讯输出功能（可选），采用标准MODBUS-RTU通讯规约
●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能
●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的”遥信”与”遥测”
●较大较小值查看功能

X： 显示仪表，无输出功能；K：三路继电器触点输出；T: RS485通讯接口； S: 继电器触点（单路）+RS485通讯；D: 模拟量变送（单路）+RS485通讯； B：三路模拟量变送输出 N: 继电器触点+模拟量变送+RS485通讯接口输出；

3.1 交流电压表测量范围：AC 0～660V(直接测量)
AC 0～9999kV（外附*/100V电压互感器，量程可在测量范围内任意编程设定）
3.2 直流电压表测量范围： DC 0～660V (直接测量)
3.3 交流电流表测量范围： AC 0～6A(直接测量)
AC 0～9999A（外附*/5A电流互感器，量程可在测量范围内任意编程设定）
3.4 直流电流表测量范围： DC 0～±6A (直接测量)
DC -1999 ～+9999A （外附*/75mV分流器、量程可在测量范围内任意编程设定）
3.5 准确度：±0.5%FS±1个字
3.6 采样速率：约3次/s
3.7 测量显示方式：平均值测量，四位LED数码管有效值显示
3.8 显示分辨力：可自由设置为1、0.1、0.01、0.001
3.9 输入回路功耗：电流＜0.5VA、电压＜1VA
3.10 辅助电源：AC/DC85～264V 50/60Hz
3.11 辅助电源功耗：＜3VA
3.12 溢出指示：显示字符“HHHH”或“LLLL”
3.13 报警输出：上下限报警同一继电器输出，触点容量AC250V/2A、DC30V/2A
3.14 变送输出：可自由设置为DC0～10mA、0～20mA或4～20mA，准确度±0.5%FS,与信号输入及辅助
电源端口之间电气隔离
3.15 变送输出负载电阻：≤250Ω
3.16 通讯接口：RS485串行通讯，采用MODBUS_RTU通讯规约
3.17 工作环境：温度-10～50℃，湿度≤85%RH的无腐蚀性场合

根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
