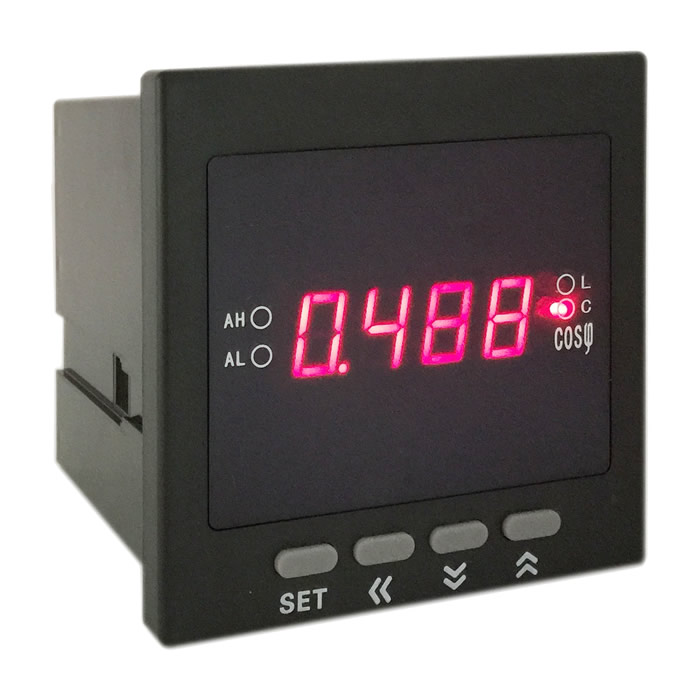

  • 智能型可编程数显功率因数表
  • 文章类别:电力仪表
  • 文章概述
  • 智能型可编程数显功率因数表主要用于对单相或三相用电线路中的功率因数(功率因数角度)值进行实时测量与指示,并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
  • 询价留言

    • 智能型可编程数显功率因数表用途
      智能型可编程数显功率因数、相位表为新一代可编程智能表,主要用于对单相或三相用电线路中的功
      率因数、相位(功率因数角度)值进行实时测量与指示,并通过RS485接口或模拟量变送输出接口对被测
      电量数据进行远传。
      智能型可编程数显功率因数表产品规格
      ●采用模块化设计方式,全SMT生产工艺
      ●电压、电流互感器倍率可自由设置
      ●一路模拟量变送输出功能(可选),输出可任意编程设置为0~10mA、0~20mA、4~20mA
      ●一路上下限报警输出或两路开关量遥控输出功能(可选),报警动作延迟时间可在0~60s范围内任意设置
      ●RS485通讯输出功能(可选),采用标准MODBUS-RTU通讯规约
      ●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能
      ●两路或四路开关状态检测功能(可选),配合RS485通讯实现开关状态的”遥信”与”遥测”
      ●较大较小值查看功能
      智能型可编程数显功率因数表输出方式选择
      X:显示仪表,无输出功能
      K:继电器触点输出
      B:模拟量变送输出
      T: RS485通讯接口
      S:继电器触点输出+RS485通讯接口
      D: 模拟量变送输出+RS485通讯接口
      N:继电器触点输出+模拟量变送输出+RS485通讯
      智能型可编程数显功率因数表安装与接线
      3.1 有功功率测量显示范围:0~999W~999kW~9999MW(单位通过状态指示灯自动切换)
      3.2 无功功率测量显示范围:0~999var~999kvar~9999Mvar(单位通过状态指示灯自动切换)
      3.3 测量准确度:±0.5%FS±1字(有功功率)、±1.0%FS±1字(无功功率)
      3.4 额定输入电压:AC100V、220V、380V(互感器倍率自由设定)
      3.5 额定输入电流:AC 1A或5A(互感器倍率自由设定)
      3.6 输入信号频率范围:45.00~65.00Hz
      3.7 输入回路功耗:电压<1VA 、电流<0.5VA
      3.8 分辨力:为1W,小数点自动移位
      3.9 采样速率:约3次/s
      3.10 溢出指示:显示字符“HHHH”或“LLLL”
      3.11 极性指示:可显示反向功率,负信号自动显示“-”
      3.12 辅助电源:AC/DC 85~264V 功耗:<3VA
      3.13 报警输出:上下限报警同一继电器输出,触点容量为AC250V/2A、DC30V/2A。
      3.14 变送输出:可自由设置为DC0~10mA、0~20mA或4~20mA,准确度±0.5%FS,与信号输入及
      辅助电源之间电气隔离, 输出负载电阻:≤250Ω
      3.15 通讯接口:RS485串行通讯,采用MODBUS_RTU通讯规约
      3.16 通讯波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s可选
      3.17 工作环境:温度-10~50℃,湿度≤85%RH的无腐蚀性场合
