JX-32信号继电器

文章类别：JX型信号继电器

文章概述

产品型号：JX-32
启动类型：电流型
额定电流：0.01A~2A通用
安装方式：导轨安装

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

JX-32信号继电器应用于直流操作保护线路中，作为信号指示器用。继电器由电流或电压动作，灯光信号，磁保持，手复归或电复归。可靠性好，可替代原有的DX-11、DX-11A系列、DX-8、DX-8G系列，DXM-2A系列，DX-30系列等电磁型信号继电器。JX-32采用导轨安装结构，具有接线方便、多个拼接、整定精度高、动作准确等特点。

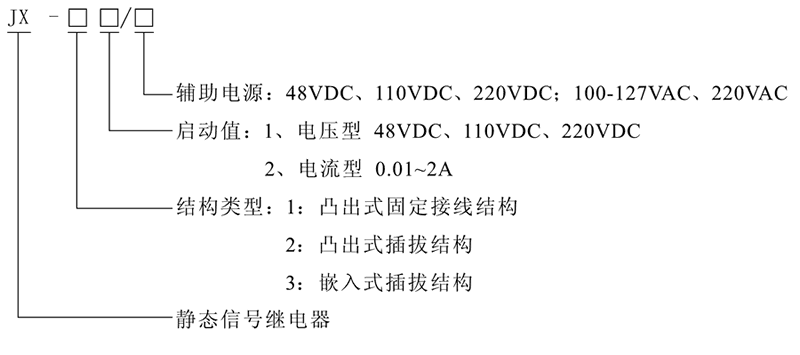

JX-32型号及其含义

JX-32工作原理

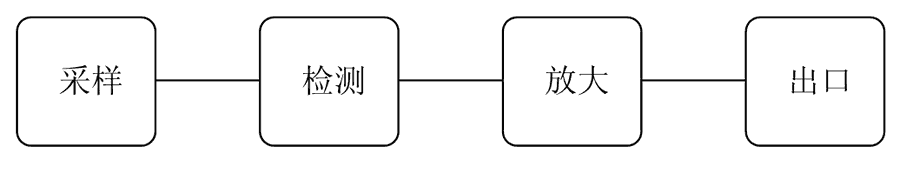

JX-32工作原理图

JX-32信号继电器由光电耦合和电阻等器件组成采样检测回路。当被测信号到达一定值时，光耦开通，开通信号经一个运算放大器放大，推动后级出口回路，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归端施加复归电压后，继电器方可返回。

JX-32主要特点

■动作速度快，克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷。
■既具有就地复归方式，又具有远方复归方式，可实现远程控制。
■JX-32的复归方式有通电与断电两种，以便用户灵活选择。
■既有电保持，又有磁保持，信号记忆可靠，带有多组动合触点，既可接入LED光字牌或白炽灯光字牌，也能满足远传要求。
■电流启动型启动电流通用范围宽（0.01~2A），极大地便于用户选型和压缩库存。
■可导轨安装也可面板开孔安装。

JX-32启动类型及额定值

型号	启动类型	启动值	可替代型号
JX-11	电压型	DC48V、DC110V、DC220V	DX11、DX11A
JX-12	电流型	0.01A~2A	DX11、DX11A
JX-21	电压型	DC48V、DC110V、DC220V	DX8
JX-22	电流型	0.01A~2A	DX8
JX-31	电压型	DC48V、DC110V、DC220V	DX31A、DX31B
JX-32	电流型	0.01A~2A	DX31A、DX31B
JX-21A	电压型	DC48V、DC110V、DC220V	DX8
JX-21B	电压型	DC48V、DC110V、DC220V	DX8

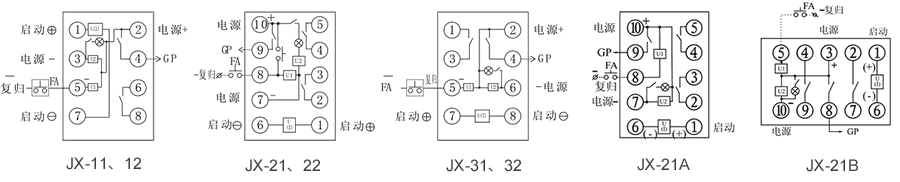

接线图

JX-32技术参数

额定参数
电压型启动值	DC48V、110V、220V可选
电流型启动值	0.01A~2A
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
