  • HBDY-9A12/DE过电压继电器
  • 文章类别:HBDY-9型无源电压继电器
  • 文章概述
  • 产品型号:HBDY-9A12/DE电压继电器
    动作时间:小于30ms
    返回时间:小于45ms
    返回系数:大于0.9

  • 询价留言

    • 概述
      HBDY-9A12/DE电压继电器为无辅源电压继电器,用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。HBDY-9A12/DE采用集成电路静态型继电压电器,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

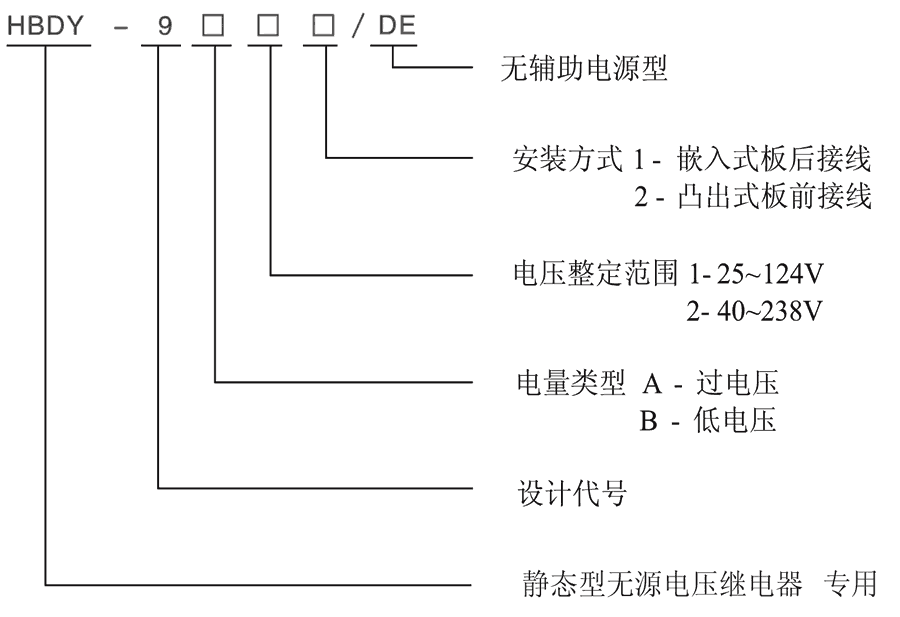

      HBDY-9A12/DE型号及其含义
      HBDY-9A12/DE型号及其含义
      主要特点
      ■整定方便,采用三位拨码开关整定电压值,直观方便,无须校验。
      ■整定范围为25V~124V或40V~238V。
      ■HBDY-9A12/DE电压继电器无需辅助电源,交直流通用。
      ■精度高、级差小为1V、误差小。
      ■可靠性高,无抖动,无拒动,动作快,返回系数高。
      HBDY-9A12/DE工作原理

      被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui,然后经过拨码整定,再进行整流滤波,得到直流Uo,逻辑回路将Uo与门坎电压Uz进行比较。若Uo<Uz,则出口继电器不动作;若Uo>Uz,则出口继电器动作。欠电压在欠电压状态下动作指示灯发光,过电压在过电压状态下动作指示灯发光。HBDY-9A12/DE电压继电器还设有专门电路,保证出口继电器在上电瞬间和不稳定时封锁出口继电器,使之不动作。

      不带辅助电源电压继电器工作原理
      HBDY-9A12/DE触点形式及动作方式
      型号 动作方式 整定范围 返回系数 返回时间
      HBDY-9A11/DE 过电压继电器 AC/DC:25V~124V >0.9 <45ms
      HBDY-9A12/DE 过电压继电器 AC/DC:25V~124V >0.9 <45ms
      HBDY-9A21/DE 过电压继电器 AC/DC:40V~238V >0.9 <45ms
      HBDY-9A22/DE 过电压继电器 AC/DC:40V~238V >0.9 <45ms
      HBDY-9B11/DE 欠电压继电器 AC/DC:25V~124V >0.9 <45ms
      HBDY-9B12/DE 欠电压继电器 AC/DC:25V~124V >0.9 <45ms
      HBDY-9B21/DE 欠电压继电器 AC/DC:40V~238V >0.9 <45ms
      HBDY-9B22/DE 欠电压继电器 AC/DC:40V~238V >0.9 <45ms

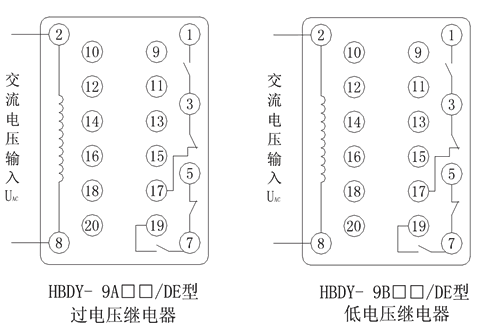

      HBDY-9A12/DE接线图
      HBDY-9A12/DE内部接线图
      HBDY-9A12/DE技术参数
      额定参数
      辅助电源 AC/DC:25V~124V、AC/DC:40V~238V
      过电压返回系数 >0.9
      欠电压返回系数 <1.1
      过电压动作时间 <30ms
      欠电压动作时间 <45ms
      过电压返回时间 <45ms
      欠电压返回时间 <30ms
      功耗 <5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      企业实拍
      企业内部环境
      主要特点

      HBDY-9A12/DE阻燃壳体

      HBDY-9A12/DE静态集成电路

      HBDY-9A12/DE端子排接线

      HBDY-9A12/DE导轨条安装

      导轨安装结构
      HBDY-9A12/DE导轨安装结构外形尺寸
