JL8-22电流继电器

文章类别：JL8型电流继电器

文章概述

产品型号：JL8-22电流继电器
触点形式：2常开
整定范围：0.1A~99.9A
壳体结构：凸出式插拔安装结构

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

JL8-22电流继电器为静态集成电路电流继电器，不带方向性的、瞬动、交流电流继电器。用于电力系统输电线、电机、过负荷和短路保护中，作为起动元件。本系列产品是专为替代DL系列继电器而设计的升级产品，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便，其整定范围为0.1A~99.9A，且整定范围在2A~99.9A者不需要加直流辅助电源。

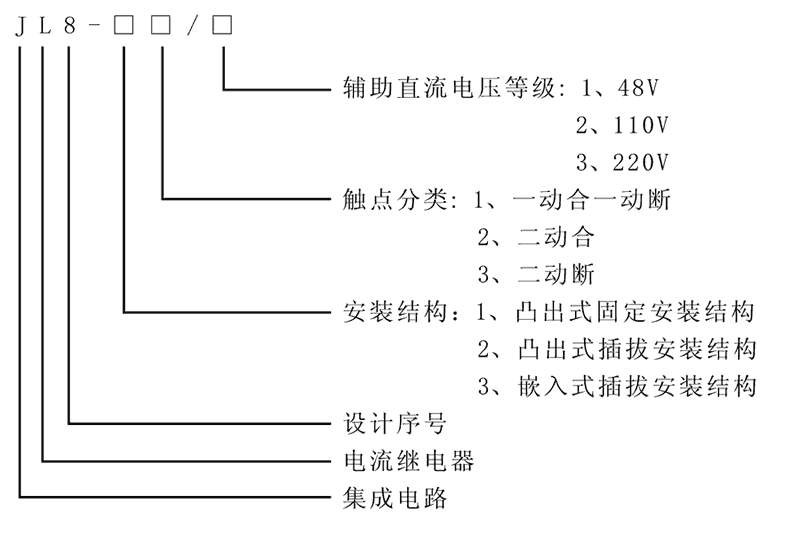

型号及含义

JL8-22电流继电器整定范围和触点数量

型号	电流整定范围	触点形式	额定电流	安装结构
JL8-11电流继电器	0.1A~99.9A	1常开1常闭	5A	凸出式固定
JL8-12电流继电器	0.1A~99.9A	2常开	5A	凸出式固定
JL8-13电流继电器	0.1A~99.9A	2常闭	5A	凸出式固定
JL8-21电流继电器	0.1A~99.9A	1常开1常闭	5A	凸出式插拔
JL8-22电流继电器	0.1A~99.9A	2常开	5A	凸出式插拔
JL8-23电流继电器	0.1A~99.9A	2常闭	5A	凸出式插拔
JL8-31电流继电器	0.1A~99.9A	1常开1常闭	5A	嵌入式插拔
JL8-32电流继电器	0.1A~99.9A	2常开	5A	嵌入式插拔
JL8-33电流继电器	0.1A~99.9A	2常闭	5A	嵌入式插拔

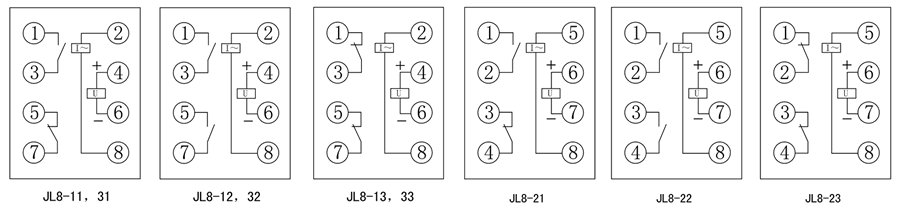

接线图

JL8-22技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.2倍整定值≤25ms，2倍整定值≤20ms
返回时间	≤25ms
返回系数	≥0.85
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
