  • DZZ-14中间继电器
  • 文章类别:DZZ-10型中间继电器
  • 文章概述
  • 产品型号:DZZ-14
    触点形式:2常开4常闭
    额定电压:DC24、48V、110V、220V
    安装方式:导轨安装

  • 询价留言

    • 概述
      DZZ-14中间继电器用于工业白动化控制和电力系统二次回路中,作为中间辅助和扩大控制范围之用。DZZ-14采用导轨安装结构,具有接线方便、多个拼接、整定精度高、动作准确等特点。
      DZZ-14主要特点
      ●体积小,触点断开容量大。
      ●线圈激磁为直流。
      ●导轨安装,具有安装方便、接线简单。
      ●采用静态集成电路,具有精度高、动作可靠等特点
      DZZ-14触点形式及额定电压
      型号 触点形式 额定电压
      DZZ-11 6常开 DC:24V、48V、110V、220V
      DZZ-12 6常闭 DC:24V、48V、110V、220V
      DZZ-13 4常开2常闭 DC:24V、48V、110V、220V
      DZZ-14 2常开4常闭 DC:24V、48V、110V、220V
      DZZ-15 4转换 DC:24V、48V、110V、220V
      DZZ-16 2常开 DC:24V、48V、110V、220V
      DZZ-17 1常开1常闭 DC:24V、48V、110V、220V
      DZZ-18 2常开 DC:24V、48V、110V、220V
      DZZ-19 1常开1常闭 DC:24V、48V、110V、220V

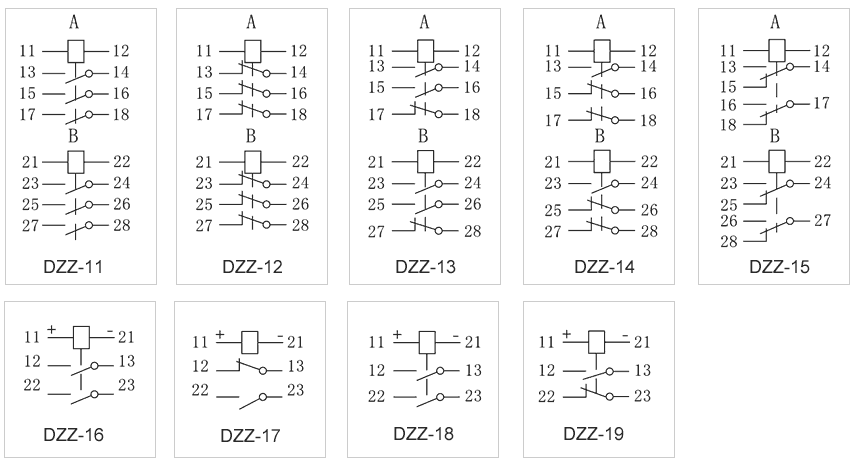

      接线图
      DZZ-14内部接线图
      DZZ-14技术参数
      额定参数
      直流额定电压 24V、48V、110V、220V可选
      直流动作电压 ≤70%额定电压
      功耗 ≤5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      DZZ-14阻燃壳体

      DZZ-14静态集成电路

      DZZ-14端子排接线

      DZZ-14导轨条安装

      导轨安装结构
      DZZ-14导轨安装结构外形尺寸
