SRDX-2-220VDC/48VDC信号继电器

文章类别：SRDX型信号继电器

文章概述

产品型号：SRDX-2-220VDC/48VDC
复归方式：手动复归
动作信号：直流电压
额定电压：DC24V、48V、110V、220V
辅助电源：DC48V

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

SRDX-2-220VDC/48VDC信号继电器适用于直流操作的继电保护和自动控制线路中，作为信号指示用，满足现场指示和遥信要求。SRDX-2-220VDC/48VDC采用导轨安装结构，具有动作速度快、电流动作范围宽、接线方便、多个拼接、动作准确等特点。

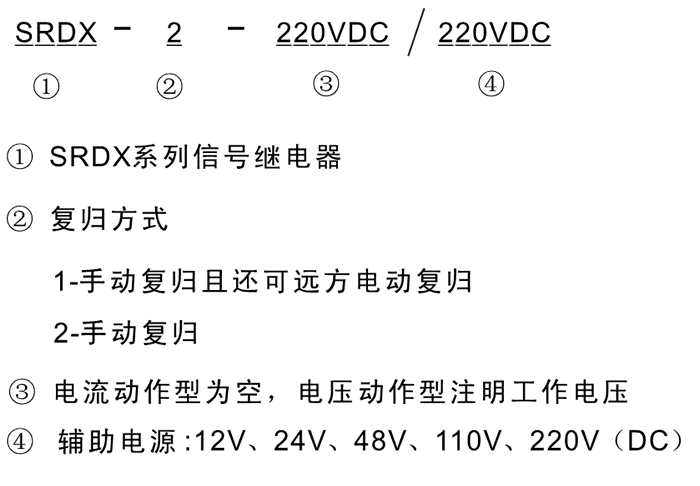

SRDX-2-220VDC/48VDC型号及其含义

SRDX-2-220VDC/48VDC主要特点

■动作速度快，克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷。
■既具有就地复归方式，又具有远方复归方式，可实现远程控制。
■SRDX-2-220VDC/48VDC的复归方式有通电与断电两种，以便用户灵活选择。
■既有电保持，又有磁保持，信号记忆可靠，带有多组动合触点，既可接入LED光字牌或白炽灯光字牌，也能满足远传要求。
■电流启动型启动电流通用范围宽（20mA~2A），极大地便于用户选型和压缩库存。

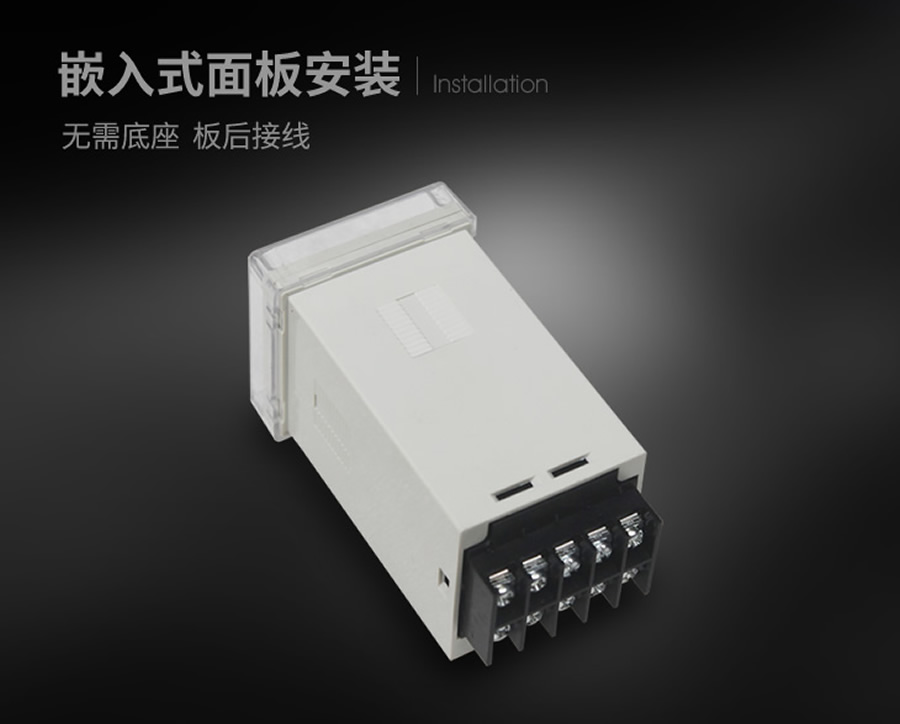

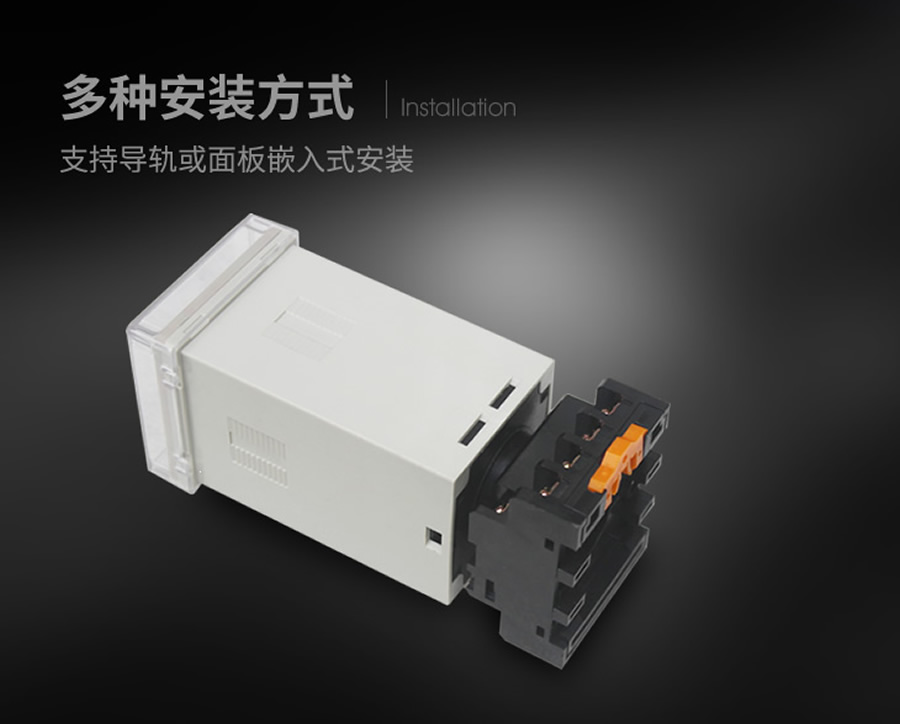

■可导轨安装也可面板开孔安装。

SRDX-2-220VDC/48VDC复归方式及动作信号类型

型号	复归方式	动作信号	辅助电源
SRDX-1-220VDC/12VDC	手动复归或远方电动复归	直流电压信号	DC12V
SRDX-1-220VDC/24VDC	手动复归或远方电动复归	直流电压信号	DC24V
SRDX-1-220VDC/48VDC	手动复归或远方电动复归	直流电压信号	DC48V
SRDX-1-220VDC/110VDC	手动复归或远方电动复归	直流电压信号	DC110V
SRDX-1-220VDC/220VDC	手动复归或远方电动复归	直流电压信号	DC220V
SRDX-2-220VDC/12VDC	手动复归	直流电压信号	DC12V
SRDX-2-220VDC/24VDC	手动复归	直流电压信号	DC24V
SRDX-2-220VDC/48VDC	手动复归	直流电压信号	DC48V
SRDX-2-220VDC/110VDC	手动复归	直流电压信号	DC110V
SRDX-2-220VDC/220VDC	手动复归	直流电压信号	DC220V

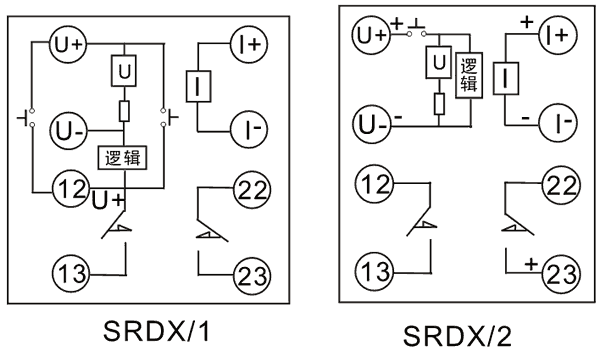

接线图

SRDX-2-220VDC/48VDC技术参数

额定参数
启动方式	直流电压、直流电流
电压型启动值	DC24V、48V、110V、220V可选
电流型启动值	20mA~2A通用范围
辅助电源电压	DC：12V、24V、48V、110V、220V
电压动作值	≤70%额定电压
电流动作值	≤90%额定电流
动作时间	≤20ms
功耗	≤10W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
