  • RXMA1-RK211037中间继电器
  • 文章类别:RXMA1型中间继电器
  • 文章概述
  • 产品型号:RXMA1-RK211037中间继电器
    触点形式:2转换
    辅助电源:DC48V、110V、220V
    返回时间:小于40ms

  • 询价留言

    • 概述
      RXMA1-RK211037中间继电器用于电力系统二次回路继电保护和自动控制线路中,作为增加保护和控制触点数量和触点容量。
      工作原理
      RXMA1-RK211037中间继电器为电磁拍合式结构,由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片.使触点回路转换。触点采用双触点接触,具有接触电阻小,接触可靠性强,断开负荷容量大等优点。
      RXMA1-RK211037触点形式及额定电压
      型号 触点形式 动作电压(DC) 返回电压(DC)
      RXMA1-RK211063 5常开 <70% >5%
      RXMA1-RK211064 5常闭 <70% >5%
      RXMA1-RK211066 2常开3常闭 <70% >5%
      RXMA1-RK211072 1常闭4转换 <70% >5%
      RXMA1-RK211073 1常开4转换 <70% >5%
      RXMA1-RK211074 4常开2常闭 <70% >5%
      RXMA1-RK211025 2常开 <70% >5%
      RXMA1-RK211037 2转换 <70% >5%
      RXMA1-RK211052 2常开2常闭 <70% >5%
      RXMA1-RK211070 7常闭 <70% >5%
      RXMA1-RK211071 6常开1常闭 <70% >5%
      RXMA1-RK211075 4常开3常闭 <70% >5%
      RXMA1-RK211076 3常开4常闭 <70% >5%
      RXMA1-RK211077 2常开5常闭 <70% >5%
      RXMA1-RK211078 1常开6常闭 <70% >5%
      RXMA1-RK211079 7常开 <70% >5%
      接线图

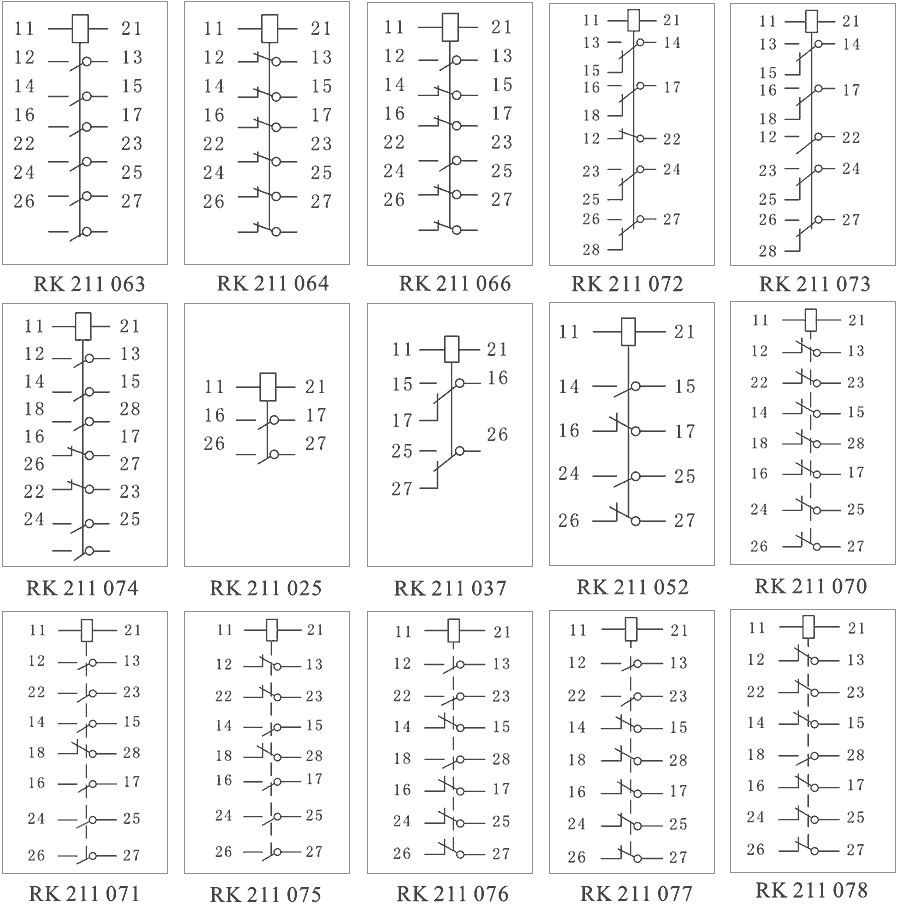

      RXMA1-RK211037内部接线图
      RXMA1-RK211037技术参数
      额定参数
      额定工作电压 DC:48V、110V、220V
      动作电压 DC额定电压<70%
      返回电压 DC额定电压>5%
      动作时间 <40ms
      功耗 <5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      RXMA1-RK211037阻燃壳体

      RXMA1-RK211037静态集成电路

      RXMA1-RK211037端子排接线

      RXMA1-RK211037导轨条安装

      导轨安装结构
      RXMA1-RK211037导轨安装结构外形尺寸
      RXMA1-RK211037凸出式固定结构
      RXMA1-RK211037凸出式固定安装结构
      RXMA1-RK211037凸出式插拔结构
      RXMA1-RK211037凸出式插拔安装结构
      RXMA1-RK211037嵌入式插拔结构
      RXMA1-RK211037嵌入式插拔安装结构
