JZ-S/449中间继电器

文章类别：JZ-S/4型延时中间继电器

文章概述

产品型号：JZ-S/449
触点形式：6常开
延时类型：断电延时返回
安装结构：导轨安装

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

JZ-S/449用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量。安装结构采用导轨安装，接线方式采用端子排接线。工作电压。交流额定电压为110V、220V、380V可选，直流额定电压为48V、110V、220V可选。JZ-S/449采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。采用导轨安装只需要在开关柜内安装导轨条，无需开孔，并支持多个拼接，因此导轨安装的继电器尤其适合一些小型开关柜。

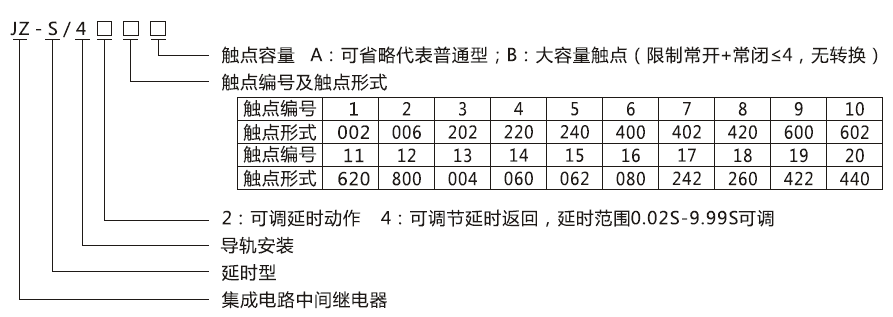

型号及含义

JZ-S/449主要特点

1、采用高性能密封继电器，防潮，防尘，不断线，可靠性高。
2、动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回。
3、继电器动作后有灯光指示、有电源指示。
4、继电器的电气寿命和机械寿命长。
5、绝缘耐压水平高。触点容量大，触点接触电阻小。
6、抗干扰特性好，可适用于强干扰或电源电压质量很差的场所。

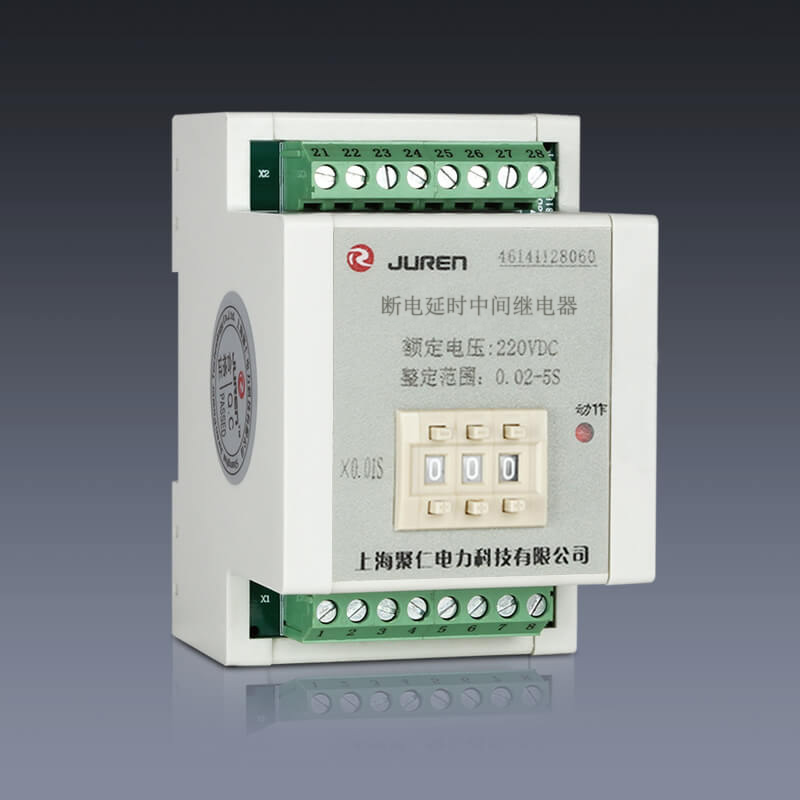

企业实拍

JZ-S/449技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V、380V可选
跳闸线圈动作值	不大于70%额定电压
功耗	不大于5W
安装方式及接线
安装结构	导轨壳体安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

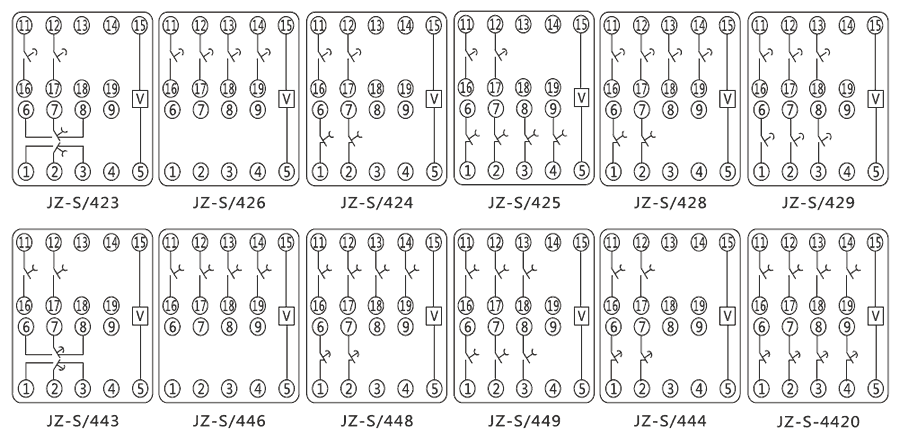

接线图

JZ-S/449触点形式及延时类型

型号	触点形式	延时类型	动作时间	返回时间
JZ-S/423	2常开2转换	通电延时动作	<20mS	<20mS
JZ-S/425	2常开4常闭	通电延时动作	<20mS	<20mS
JZ-S/426	4常开	通电延时动作	<20mS	<20mS
JZ-S/428	4常开2常闭	通电延时动作	<20mS	<20mS
JZ-S/429	6常开	通电延时动作	<20mS	<20mS
JZ-S/443	2常开2转换	断电延时返回	<20mS	<20mS
JZ-S/444	2常开2常闭	断电延时返回	<20mS	<20mS
JZ-S/446	4常开	断电延时返回	<20mS	<20mS
JZ-S/448	4常开2常闭	断电延时返回	<20mS	<20mS
JZ-S/449	6常开	断电延时返回	<20mS	<20mS
JZ-S/4420	4常开4常闭	断电延时返回	<20mS	<20mS
