JY-7B/5DK过电压继电器

文章类别：JY-7/DK型无源电压继电器

文章概述

产品型号：JY-7B/5DK
功能类型：过电压继电器
返回系数：0.93~0.97
返回时间：小于27ms

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

JY-7B/5DK电压继电器为无辅源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7B/5DK采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

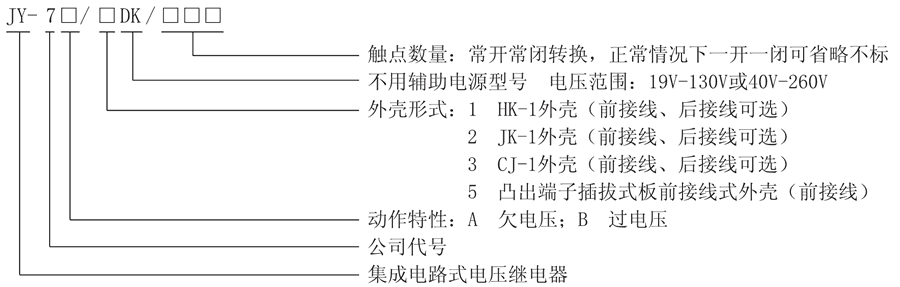

JY-7B/5DK型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■整定范围：19V~130V或40V~260V
■JY-7B/5DK电压继电器无需辅助电源，交直流通用。
■精度高、级差小为1V、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

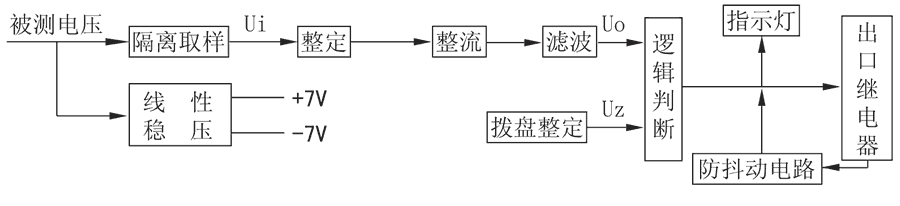

JY-7B/5DK工作原理

被测电压经过隔离取样后，得到与被测电压成比例的取样电压Ui，然后经过拨码整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo与门坎电压Uz进行比较。若Uo<Uz，则出口继电器不动作；若Uo>Uz，则出口继电器动作。欠电压在欠电压状态下动作指示灯发光，过电压在过电压状态下动作指示灯发光。JY-7B/5DK电压继电器还设有专门电路，保证出口继电器在上电瞬间和不稳定时封锁出口继电器，使之不动作。

JY-7B/5DK触点形式及动作方式

型号	动作方式	整定范围	返回系数	返回时间
JY-7A/1DK	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/2DK	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3DK	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/5DK	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/1DK/120	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/2DK/220	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/2DK/002	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3DK/220	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3DK/310	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3DK/120	欠电压继电器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7B/1DK	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/2DK	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3DK	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/5DK	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/1DK/120	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/2DK/220	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/2DK/002	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3DK/220	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3DK/310	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3DK/120	过电压继电器	19V~130V或40V~260V	0.93~0.97	<27ms

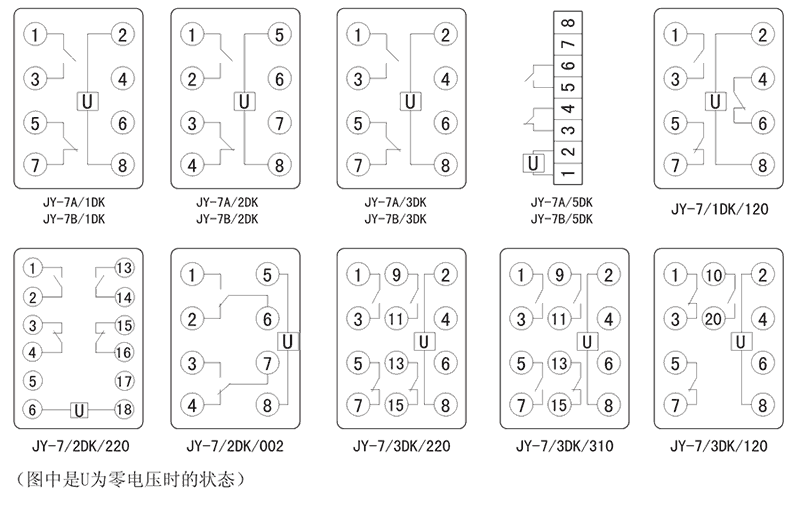

JY-7B/5DK接线图

JY-7B/5DK技术参数

额定参数
辅助电源	AC48V~260V、DC48V~300V
过电压返回系数	0.93~0.97
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
