JHOK-ZBZ101漏电继电器

文章类别：JHOK-ZBZ型可调漏电继电器

文章概述

产品型号：JHOK-ZBZ101漏电继电器
动作电流：0.03~3A可调
动作时间：0.2S~2S可调
安装方式：导轨安装

询价留言

产品详情
产品分类
相关文章
项目业绩

JHOK-ZBZ101可调漏电继电器

适用于电源系统中心点直接接地的低压配电系统。基于MCU的密集型设计，用于电动机和配电系统的接地保护，采用零序电流检测法。漏电动作电流值可调，具有远方复归功能和远方试验功能。额定漏电动作电流0.03-3A可调，动作时间0.2~2S档可调。

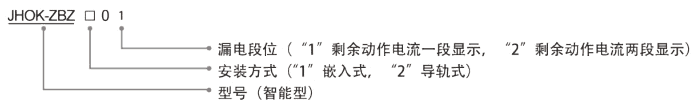

JHOK-ZBZ101漏电继电器型号分类及含义

主要特点

■基于MCU的密集型设计；
■用于电动机和配电系统的接地保护；
■JHOK-ZBZ101采用零序电流检测法；
■TEST键提供力一个手动的自检功能；
■接地电流和跳闸延迟时间是分别调整的；
■绿色LED指示已建立电源，红色LED指示已跳闸；
■EXTRESET具有远方复归功能；
■TEST具有远方试验功能。

JHOK-ZBZ101动作电流和不驱动时间

型号	动作电流	动作时间	动作电流精度	互感器孔径
JHOK-ZBZ101	0.03~3A可调	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ102	0.03~3A可调	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ201	0.03~3A可调	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ202	0.03~3A可调	0.2S~2S	80%~100%	25m、45m、100m

主要技术参数

额定参数
控制电压	AC220V；DC12V、24V、48V
漏电动作电流	0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可调
动作时间	0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可调
动作电流精度	80%~100%
互感器孔径	25m、45m、100m
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

可调漏电继电器外形及开孔尺寸

可调漏电继电器操作说明

■TIME是跳闸延时旋钮，用来调节跳闸延迟时间；
■EARTH是漏电电流调节旋钮，用来调整检测漏电电流的大小；
■TEST是自动检测按钮，常按TEST键,当时间超过TIME设定值时,继电器会动作跳闸；
■RESET是复位键，继电器动作跳闸后，按下RESET键继电器复位。

JHOK-ZBZ101接线示例图

漏电继电器零序电流互感器参数选型表

型号	开口尺寸	较大额定电流参考值(A)	额定电压(V)
Y-25	Φ25	0~100	690、660、380
Y-45	Φ45	0~200
Y-100	Φ100	0~630
注：特定产品需提前沟通注明
