  • HJYL-E2B/4J零序电压继电器
  • 文章类别:HJYL型零序电压继电器
  • 文章概述
  • 产品型号:HJYL-E2B/4J
    额定电压:85V~260V(AC/DC)
    触点形式:2转换
    安装方式:导轨安装

  • 询价留言

    • 概述
      HJYL-E2B/4J电压继电器为瞬时动作特性的零序电压继电器,用于发电机,变压器,输电线路的零序电压保护。HJYL-E2B/4J采用集成电路静态型继电压电器,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

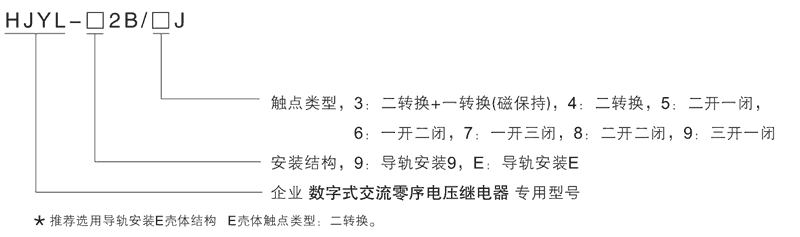

      HJYL-E2B/4J型号及其含义
      HJYL-E2B/4J型号及其含义
      主要特点
      ■采用拨盘设定;或数码管显示,按键设定。
      ■整定范围10~450V,级差1V。
      ■50Hz、60Hz通用。
      ■HJYL-E2B/4J电压继电器输出可设定延时动作,动作时间可设0.1~999.9秒(仅数显型)。
      HJYL-E2B/4J触点形式及辅助电源
      型号 触点形式 辅助电源 零序电压整定范围
      HJYL-E2B/9J零序电压继电器 3常开1常闭 AC/DC:85V~260V 10V~450V
      HJYL-E2B/4J零序电压继电器 2转换 AC/DC:85V~260V 10V~450V
      HJYL-92B/4J零序电压继电器 2转换 AC/DC:85V~260V 10V~450V
      HJYL-92B/5J零序电压继电器 2常开1常闭 AC/DC:85V~260V 10V~450V
      HJYL-92B/6J零序电压继电器 1常开2常闭 AC/DC:85V~260V 10V~450V
      HJYL-92B/7J零序电压继电器 1常开3常闭 AC/DC:85V~260V 10V~450V
      HJYL-92B/8J零序电压继电器 2常开2常闭 AC/DC:85V~260V 10V~450V
      HJYL-92B/9J零序电压继电器 3常开1常闭 AC/DC:85V~260V 10V~450V

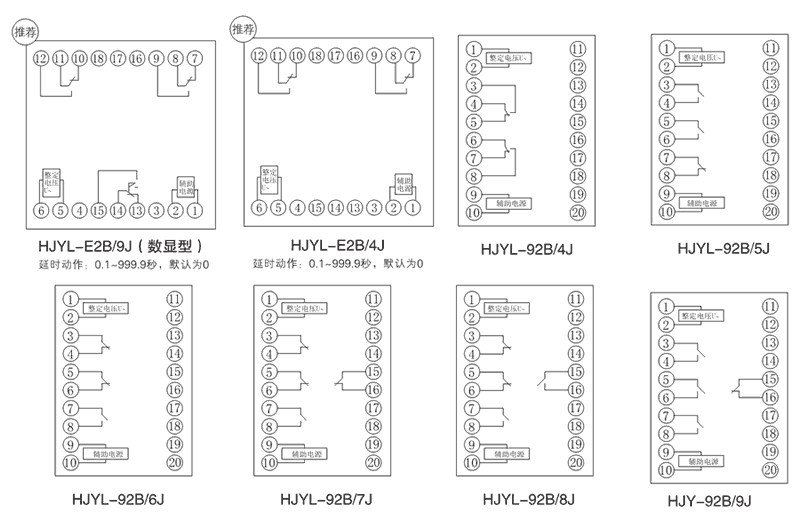

      接线图
      HJYL-E2B/4J内部接线图
      HJYL-E2B/4J技术参数
      额定参数
      辅助电源 85V~260V(交直流通用)
      零序电压整定范围 10V~450V
      动作时间 大于1.1倍整定值时,动作时间<35ms;大于2倍整定值时,动作时间<30ms
      返回时间 <35ms
      功耗 <5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      HJYL-E2B/4J阻燃壳体

      HJYL-E2B/4J静态集成电路

      HJYL-E2B/4J端子排接线

      HJYL-E2B/4J导轨条安装

      导轨安装结构
      HJYL-E2B/4J导轨安装结构外形尺寸
