  • HBDNY-51/4过电流继电器
  • 文章类别:HBDNY型电流继电器
  • 文章概述
  • 产品型号:HBDNY-51/4电流继电器
    触点形式:2常开
    动作时间:小于20ms
    返回时间:小于30ms
    工作电压:AC:240V
    安装方式:导轨安装

  • 询价留言

    • 概述
      HBDNY-51/4电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中,作为起动元件。HBDNY-51/4采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点,提供直流辅助电源后可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大。
      型号及含义
      HBDNY-51/4型号及其含义
      工作原理

      HBDNY-51/4电流继电器采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测输出负信号,HBDNY-51/4处于不动作状态。原理如下图所示:

      HBDNY-51/4工作原理图

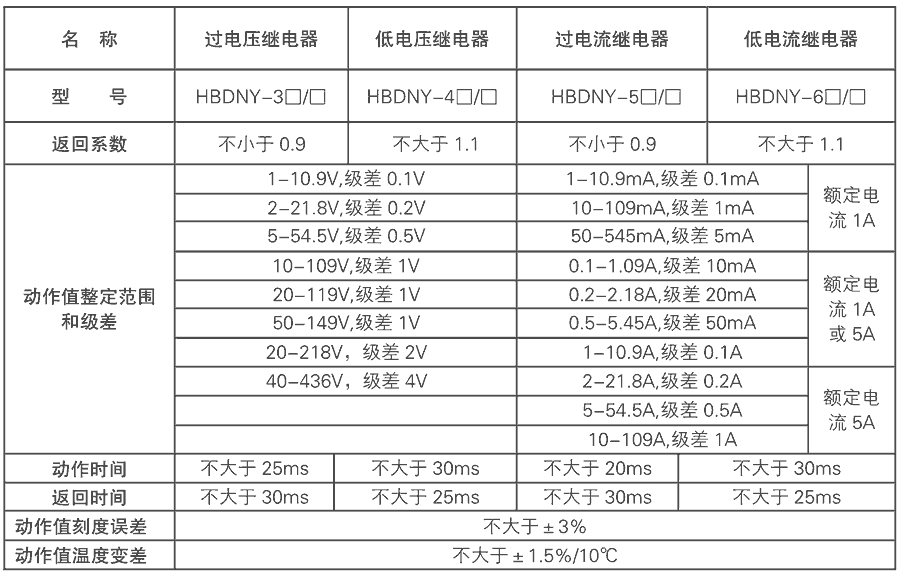

      HBDNY-51/4电流继电器动作值整定范围
      动作值整定范围和极差表
      HBDNY-51/4技术参数
      额定参数
      直流额定电压 110V、220V可选
      交流额定电压 220V、240V、380V可选
      直流动作电压 ≤70%额定电压
      交流动作电压 ≤75%额定电压
      动作时间 过电流≤20ms,低电流≤30ms
      返回时间 过电流≤30ms,低电流≤25ms
      过电流返回系数 >0.90
      低电流返回系数 <1.1
      功耗 ≤5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米

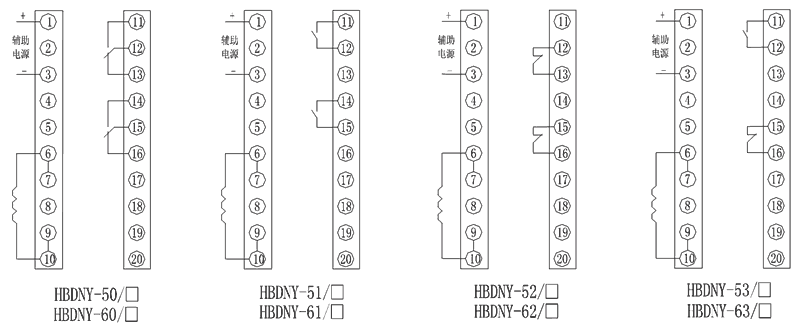

      接线图
      HBDNY-51/4内部接线图
      主要特点

      HBDNY-51/4阻燃壳体

      HBDNY-51/4静态集成电路

      HBDNY-51/4端子排接线

      HBDNY-51/4导轨条安装

      企业实拍
      企业内部环境
      HBDNY-51/4安装结构
      导轨安装结构外形尺寸
