●JGL2-126静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机保护、变压器保护及输配电系统的继电器保护装置中。在设备过负荷或短时，能按预定的时限可靠动作，发出信号或切除故障部分。

●本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-20A级差为0.1A；精度高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。

●本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器技术条件》。

●额定值：50Hz交流5A，波形畸变不超过2%。

●电流整定值误差不大于±3％。

●速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。

●继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

●速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

●返回系数：不小于0.9。

●功率消耗：额定电流时功率消耗不大于6VA。

●触点容量
a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；
b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。
c、过载能力：继电器的触点能可靠地断开1.5倍规定 容量的电流5次，且触点的性能仍符合技术标准的要求。

●绝缘电阻
在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

●工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

●为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下：
a、从包装盒中取出继电器。
b、检查继电器外观是否完好，壳内有无凝露，内部元器件有无损坏。
c、确定继电器外观无损坏后，方可进行各测 试及通电检查。
d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

●检查测试结束后，即按以下步骤进行安装。

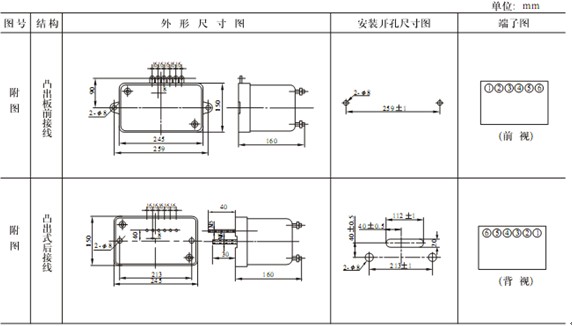

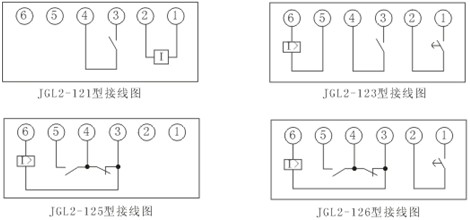

a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。
b、根据使用要求接好外部接线。
c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

●为确保安装正确可靠, 安装结束后应进行仔细检查。检查内容包括：继电器放置是否平衡；罩壳是否有破损；螺钉、螺母是否有松动；接线是否牢固等。检查确信正常后，方可投入使用。
