  • LLJ-1000F(S)漏电继电器
  • 文章类别:LLJ漏电继电器
  • 文章概述
  • 产品名称:LLJ-1000F(S)漏电继电器
    额定电压:AC660V/380V;
    漏电动作电流:30-500mA可选;
    漏电动作时间:0.1-1S;
    零序互感器孔径:标配45mm(25mm、45mm、75mm、100mm、150mm可选);
    安装方式:导轨式安装(35mm卡槽)。

  • 询价留言

    • LLJ-1000F(S)产品用途及特点
      LLJ-1000F(S)漏电继电器适用于交流电压至660V,频率为50Hz,电流至1500A及以下漏电继电器中性点接地电路中。
      该继电器可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置,作漏电和触电保护之用,可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。
      该继电器体积小,安装使用方便,动作值固定分档可调,动作可靠,连续供电稳定,操作简易。能适应各地用户,可以用来对线路进行接地故障保护,防止由于接地故障电流引起的设备事故或电气火灾,也可用来对人体触电解除提供间接接触保护。
      它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改产品。该继电器的动作时间分快速型和延时型,配合使用进行分级选择保护,完全可替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器。

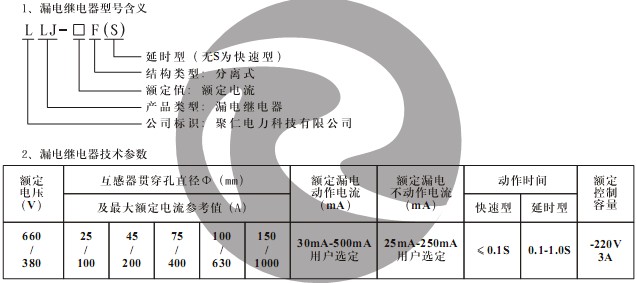

      LLJ-1000F(S) 型号含义及技术参数
       LLJ-1000F(S) 型号含义及技术参数
      LLJ-1000F(S)工作原理
      该继电器是电子式电流动作型漏电继电器,主要由零序电流互感器、 电子线路、试验回路及出口继电器组成其工作原理如下:接线如图(1),当穿过零序互感器的电路发生对地漏电时IA+Ib+IC+iN≠0.零序电流互感器付边就产生一个感应信号,此信号经电子电路处理,当漏电电流达到动作值时,使可控硅导通,出口继电器动作,利用常开、常闭触点控制主线路断路器或接触器断开,从而达到保护的目的。

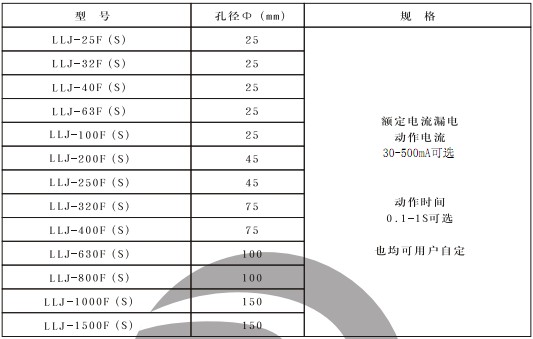

      LLJ-1000F(S)漏电继电器部分型号
       LLJ-1000F(S)漏电继电器部分型号

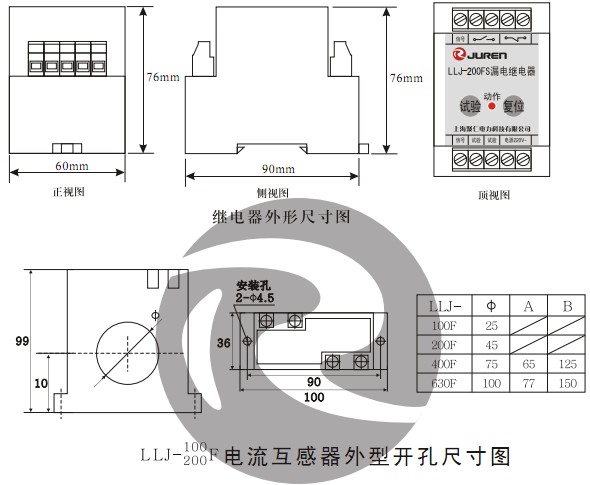

      LLJ-1000F(S)产品外型及安装开孔尺寸图(mm)
      LLJ-1000F(S)产品外型及安装开孔尺寸图(mm)
