  • RGP501-3微机分段保护测控装置
  • 文章类别:6~35KV微机保护装置
  • 文章概述
  • RGP501-3是集保护、测量、监视、控制、人机接口、通信等多种功能于一体的分段保护及测控装置,适用于各种分段单元保护测控;

  • 询价留言

    • RGP501-3适用范围
      分段保护测控装置主要用于分段(母联)断路器,还可适用于站用变、低压母线、小型变压器以及不带重合闸和低周减载的馈电线路。

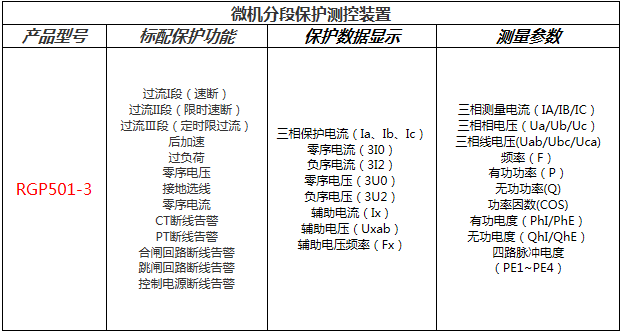

      RGP501-3功能配置表

      RGP501-3分段保护测控装置功能配置表

      注:
      1,RGP501-3分段保护测控装置所有保护功能均是可以自由搭配使用的,上表给出的只是推荐配置,用户可根据自己的要求删增减;
      2,III段过流保护有众多功能选项,可灵活实现,不带闭锁的过流保护,带或不带方向的低压闭锁过流保护,带或不带方向闭锁的复合电压过流保护;
      3,单相接地选线保护可选5次谐波判断数据;
      4,低周减载保护带电压闭锁、滑差闭锁、欠流闭锁;
      5,重合闸具备检或不检无压,检或不检同期的功能;
      6,PT控制功能被开放后,装置将具有PT控制逻辑,装置对PT单元进行测控时需要开放此参数;
      7,PT切换并列功能被开放后,装置将具有PT切换并列的功能,在PT单元需要并列时开放此参数;
      10,以上测量值能根据CT、PT接线方式和变比,自动进行工程量转换,并分别显示一次侧值和二次侧值.

      通讯:
      ■采用常规的RS485总线及DeviceNet(CAN)现场总线双总线通信;
      ■支持标准MODBUS;
      ■SCADA系统收发信息;
      监视:
      ■开关量监视
      ■系统异常告警
      ■装置自检
      控制:
      ■断路器控制;
      ■PT控制;
      ■PT并列
      事件记录:
      ■具有SOE事件记录功能,可在线记录事件100 条,掉电不丢失;
      故障录波:
      ■可真实记录故障前后的电流、电压、开关状态等信息;
      人机接口:
      ■高亮度液晶蓝屏,菜单化设计,全中文显示;
      ■13个高亮度LED指示灯;6个操作按键,一个复归按键和分/合闸按键;
      ■RS232调试端口;
      ■管理员权限设置,具有多套保护定值手动切换功能.
      RGP501-3外形及开孔尺寸图
      分段保护测控装置外形及开孔尺寸图
      RGP501-3接线端子定义图

      分段保护测控装置接线端子定义图

      RGP501-3典型图、实际应用工程图纸业绩请在线下载或咨询本司客服人员.
