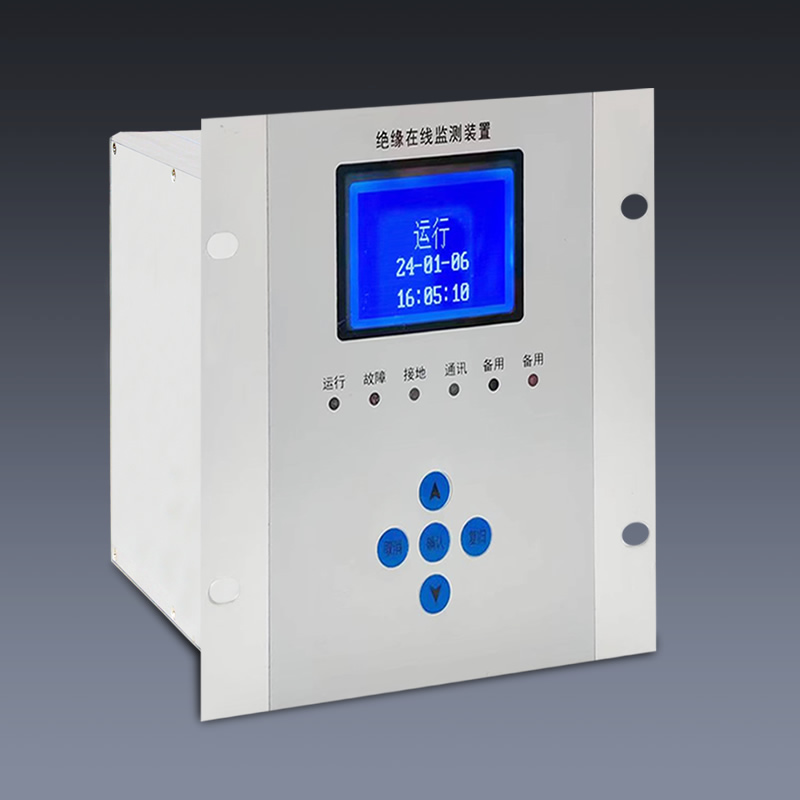

绝缘在线监测装置

所属类别：微机保护装置

产品型号

RHS6022

适用范围

0.4kV~35kV

工作电源

AC85~265V，DC120~370V

阻性电流

10µA～10mA

容性电流

100µA～300mA

电容比值

1:1000～1000:1

相位

-180°～180°

我要询价留言

产品详情
相关产品
产品类目
项目业绩

RHS6022绝缘在线监测装置概述

电网运行设备在线监测装置是一种能够在线监测高压电力电缆绝缘状态的装置，绝缘在线监测装置为诊断电缆早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息，并直接影响设备的安全可靠运行。广泛应用于0.4kV～35kV电力系统中，当诊断出运行设备故障时，指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路绝缘状态。并且，绝缘在线监测装置还具有RS485通信接口，以便于与上位机进行通信。

功能介绍

●实时监测高压电力电缆的泄露电流。
●实时监测高压电力电缆的三相不平衡度。
●介质损耗实时监测及超值报警。
●电缆绝缘阻值实时监测及超值报警

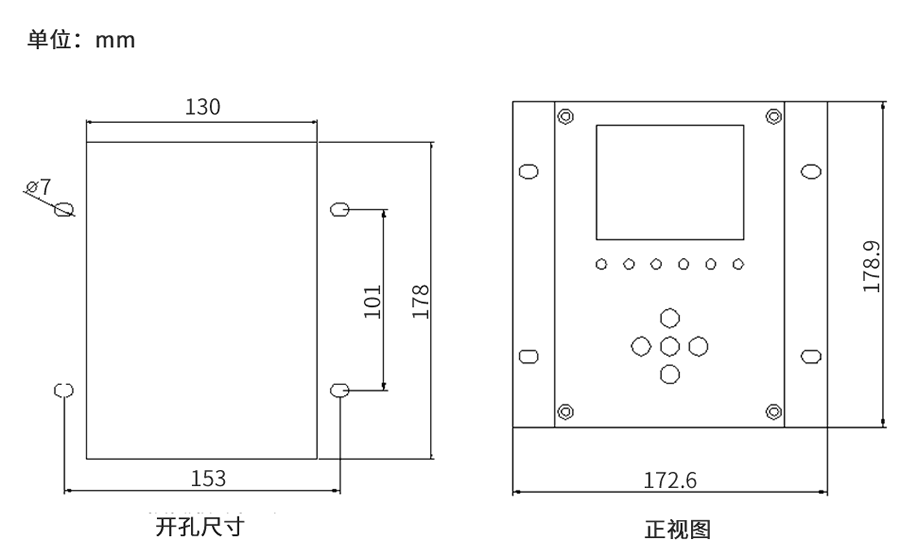

绝缘在线监测装置外形及开孔尺寸

绝缘在线监测装置技术参数

项目	参数
工作电源	85~265VAC，120~370VDC
绝缘性能	外壳和端子间＞100MΩ
适用电压等级	0.4～35KV
电流信号	Ix或In=70µA～700mA
电压信号	Un=3V～300V
介质损耗	tanδ=-500%～500%
电容量	Cx=10pF～0.3µF
电容比值	Cx:Cn=1:1000～1000:1
阻性电流	Irp=10µA～10mA
容性电流/td>	Icp=100µA～300mA
相位	α=-180°～180°
频率	45Hz～55Hz
泄漏电流测量范围	50µA～20mA
工作温度	-20℃～65℃
工作湿度	≤95%RH
