  • RCJ-3系列冲击继电器
  • 所属类别:冲击继电器
  • 较小冲击动作值

    直流电流:0.015A

    较大冲击稳定值

    直流电流:3.2A

    稳定电压

    DC:110V、220V

    110V试验电阻

    3K/10W~5K/10W

    220V试验电阻

    6K/20W~10K/20W

    安装方式

    凸出式插拔板前/板后接线

    我要询价留言

    • RCJ-3系列冲击继电器
      RCJ-3冲击继电器在输配电线路中应用于直流操作的保护与控 制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。安装方式为凸出式插拔结构,接线方式为前接线和后接线两种可选。

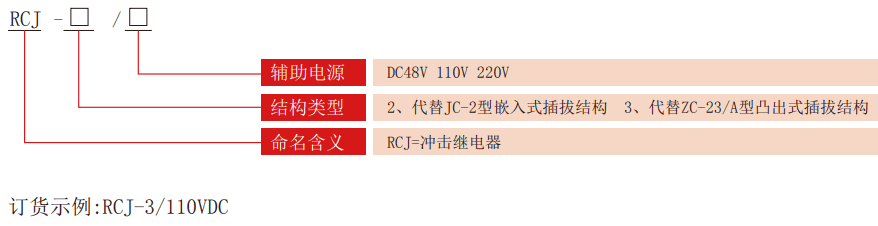

      RCJ-3系列冲击继电器型号分类及含义
      RCJ系列冲击继电器型号分类
      技术参数

      较小冲击动作值

      直流电流:0.015A

      较大冲击稳定值

      直流电流:3.2A

      稳定电压

      DC:110V、220V

      110V试验电阻

      3K/10W~5K/10W

      220V试验电阻

      6K/20W~10K/20W

      安装方式

      凸出式插拔板前/板后接线

      RCJ系列冲击继电器工作原理

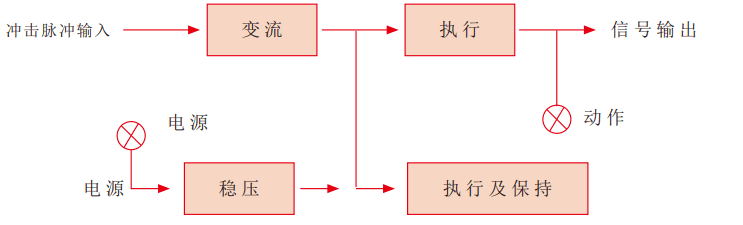

      冲击继电器工作原理图
      冲击继电器由变流取样、执行、保持或延时自动复归等部分组成(见图1),装有二只发光二极管,监视电源和执行状况。当加电源或复归后需经1-2s时间充电,准备好下一次工作,一旦启动回路中有信号输入,电流脉冲信号经变流取样后,使执行部分工作并输出信号,经保持或延时复归部分延时后可实现保持或延时自动复归、手动复归等功能。

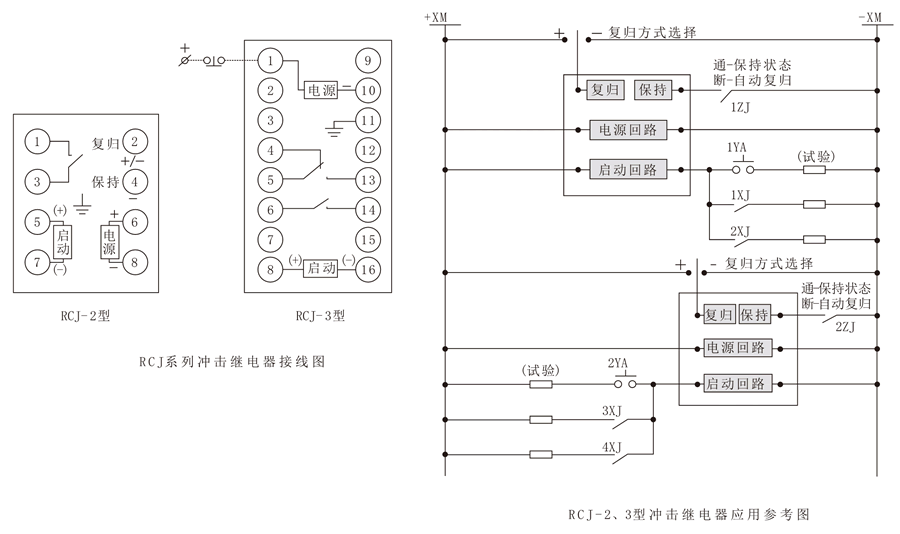

      RCJ系列冲击继电器接线图
      RCJ系列冲击继电器内部接线图及典型工作图
      RCJ-3凸出式插拔结构外形及接线方式
      RCJ-3凸出式插拔结构外形及接线方式图
