    首页> 产品中心>漏电继电器

    联系我们

    •  183-5795-0216
    •  3355853136@qq.com

  • RT-L系列可调漏电继电器
  • 所属类别：漏电继电器

  • 动作电流

    30~300mA范围可调，50~500mA范围可调

    动作时间类型

    快速型、延时型

    快速型动作时间

    ≤0.1S

    延时型动作时间

    0.1S、0.2S、0.5S可选

    互感器孔径

    25mm，45mm，100mm，150mm、200mm或方形非标

    安装方式

    35mm导轨安装、嵌入式面板、固定式

    我要询价留言

    • RT-L系列可调漏电继电器
      RT-L系列可调漏电继电器（漏电保护继电器）适用于交流电压至690V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。RT-L漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。该继电器体积小，安装使用方便，三种安装方式通用型壳体：35mm导轨安装、嵌入式面板安装、固定式安装。动作值固定分档可调，具有动作可靠、连续供电稳定、操作简易等特点。可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。RT-L可调漏电继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，是LLJ-□FS的改进型号，可替代过去LLJ-□F(S)系列漏电继电器。

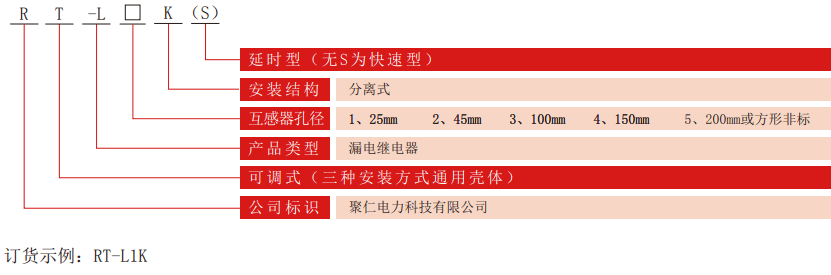

      RT-L系列可调漏电继电器型号分类及含义
      RT-L系列可调漏电继电器型号分类
      RT-L漏电继电器工作原理
      属于电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下： 接线如下图所示，当穿过零序电流互感器的电路发生对地漏电时IA+iB+iC+iN≠0.零序电流互感器付边就产生一个感应信号，此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验回路由电阻、按键等元件组成，当按下按键后，既有电流流过互感器，相当于主电路发生了漏电，漏电继电器动作。
      RT-L系列可调漏电继电器型号分类
      主要技术参数

      动作电流

      30~300mA范围可调，50~500mA范围可调

      动作时间类型

      快速型、延时型

      快速型动作时间

      ≤0.1S

      延时型动作时间

      0.1S、0.2S、0.5S可选

      互感器孔径

      25mm，45mm，100mm，150mm、200mm或方形非标

      安装方式

      35mm导轨安装、嵌入式面板、固定式

      漏电继电器典型应用图
      漏电继电器典型应用接线图
      RT-L漏电继电器外形及安装尺寸图
      漏电继电器外形及安装尺寸图
      互感器外形及安装尺寸图
      电流互感器外形及安装尺寸图
