  • 光伏并网柜介绍
  • 日期:2021.11.25    浏览:3962次

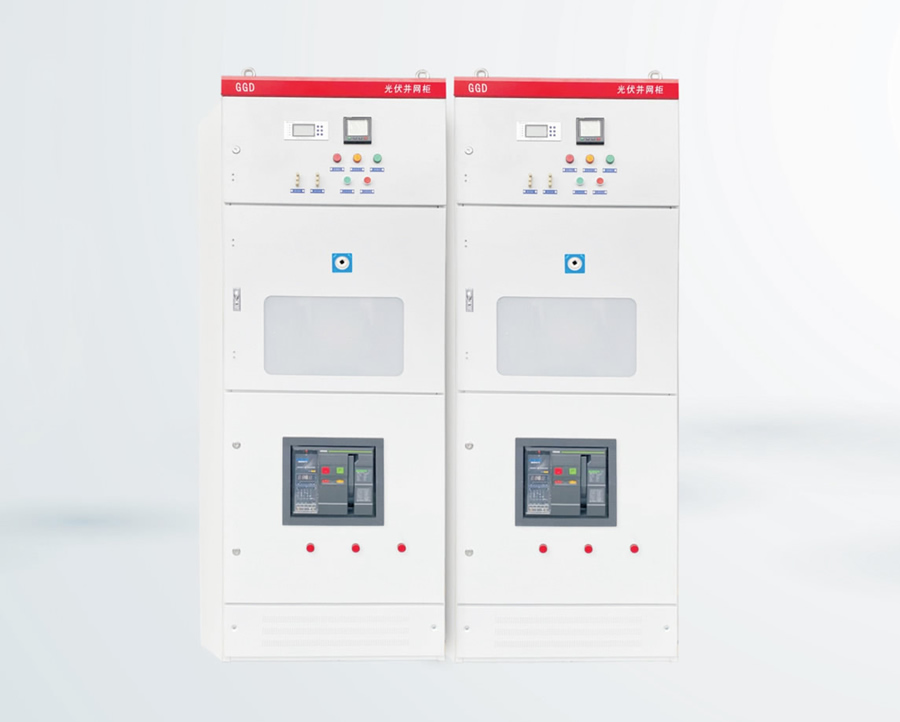

  • 光伏并网柜概述 光伏并网柜
    主要用于交流400V低压系统的分布式光伏发电项目,低压光伏并网柜主要有防孤岛保护装置(还可加装故障解列装置、电能质量在线监测装置)、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体等组成。柜型及柜体尺寸根据现场情况定做为MNS,GCS,GCK,GGD这几种。

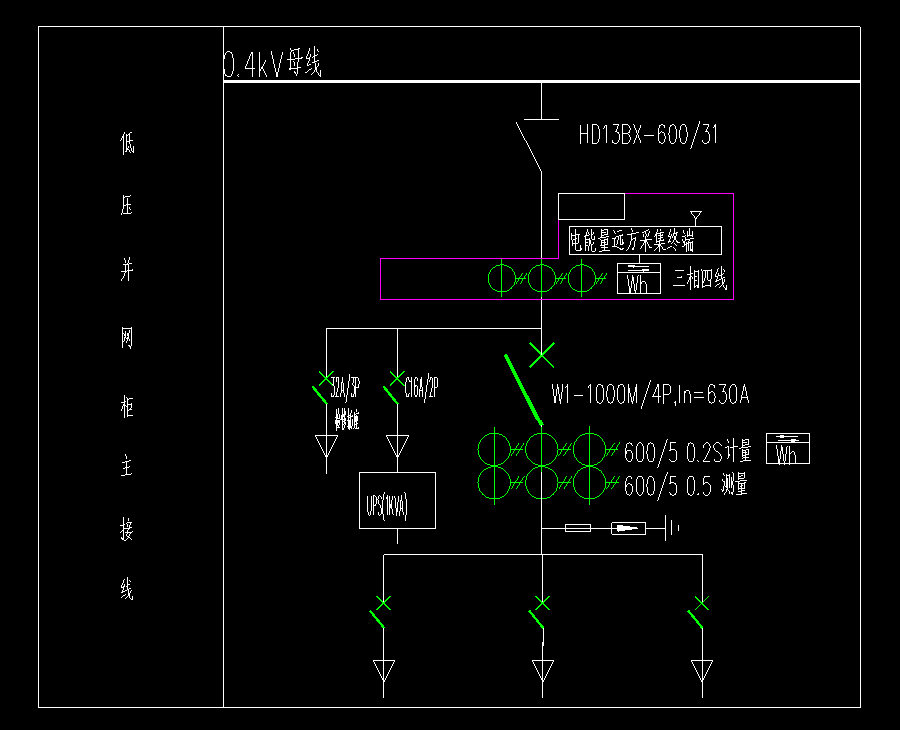

    光伏并网柜典型图纸光伏并网柜典型图纸

    光伏并网柜的保护功能 ■保护功能
    防孤岛装置具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等。
    ■自动并网
    防孤岛保护装置具有失压跳闸(电网失压)和有压自动重合闸功能,在电压异常时跳闸,电压回复正常可以自动并网合闸。同时具备智能通讯功能,可以和后台系统通讯组网,远程操作断路器分合闸,远程查看并网柜各种电参量及开关位置信息。
    ■电度计量
    压光伏并网柜可以加装计量仓,计量仓带铅封装置,可以有效防止窃电。计量仓内可以安装计量装置和负控装置(一般当地供电局提供),可以很好的记录发电量情况。

    光伏并网柜的作用■当光伏发电系统出线电压、频率、过负荷等异常情况,对本站设备造成威胁或对电网侧产生冲击和影响时,光伏防孤岛装置可以迅速向并网断路器发出跳闸命令,迅速切除故障电路。当故障排除电网电压回复正常,防孤岛保护装置监测正常会自动合上并网断路器。
    ■当电网侧出线电压、频率、过负荷等异常情况,对本站设备造成冲击和影响时,光伏防孤岛装置也能迅速监测并对并网断路器发出跳闸命令,从而迅速断开并网开关,防止孤岛效应。
    ■当光伏发电系统本侧出现故障,而电网侧正常,这事需要相关工作人员检修,这事光伏并网设备能有效防止电网侧向光伏侧反送电,从而保证了光伏侧检修人员的生命安全。
