SJRL19系列智能型可编程数显功率表

所属类别：三相电流表

测量范围

30~99.99Hz

准确度

±0.1Hz

测量显示方式

四位LED数码管有效值显示

分辨力

0.01Hz

辅助电源

AC/DC：85~264V

附加功能

报警、通讯、变送、开关量输入

我要询价留言

产品详情
相关产品
产品类目
项目业绩

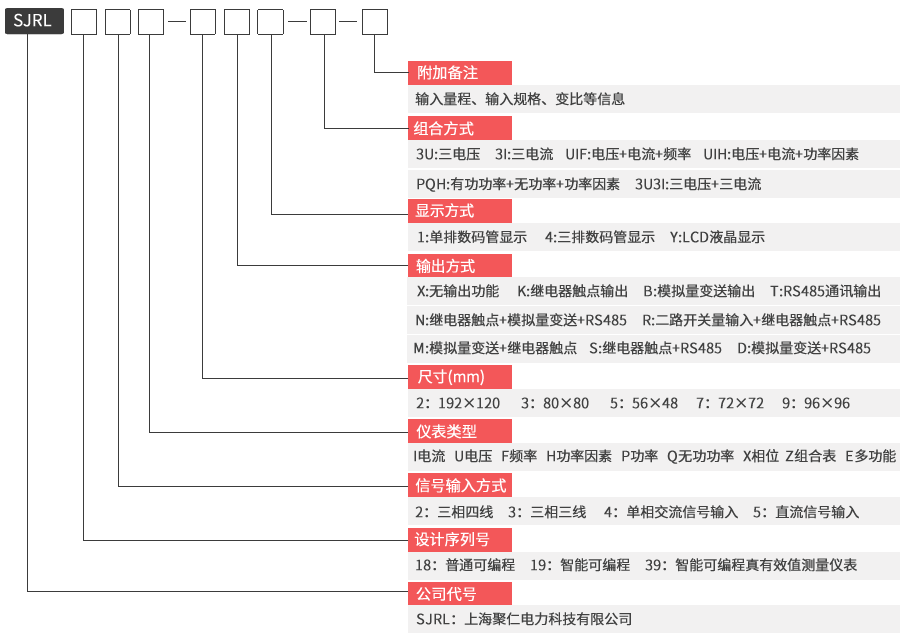

型号命名规则及功能含义

智能可编程功率表选型规格说明

测量并以数字直读方式显示出用电线路中的单、三相有功、无功功率值。支持单相、三相三线、三相四线信号输入方式。仪表既可作为一般的数显有功、无功功率表使用，也可以通过安装模拟量输出模块使其作为具有显示一次回路测量值功能的有功、无功功率变送器使用，还可以选择RS485 数字通信模块作为具有显示一次回路测量值功能的有功、无功功率数据采集器使用，也可以选择继电器输出模块作为常规有功、无功功率越限报警保护作用，也可以将三个功能模块同时选择，使其集测量、报警、变送、通讯等众多功能于一身。仪表面板上设有可编程键盘，可对仪表的互感器倍率、上下限报警值、报警回差、仪表通讯地址、通讯波特率、变送输出规格、对应的变送输出范围等参数进行编程。

产品名称	产品型号	外形尺寸代号(□内填数字)
产品名称	产品型号	2	3	5	7	9
有功功率表	SJRL192P-□X1	√	√	√	√	√
有功功率表带报警	SJRL192P-□K1	√	√	√	√	√
有功功率表带通讯	SJRL192P-□T1	√	√	√	√	√
有功功率表带变送	SJRL192P-□B1	√	√	√	√	√
无功功率表	SJRL192Q-□X1	√	√	√	√	√
无功功率表带报警	SJRL192Q-□K1	√	√	√	√	√
无功功率表带通讯	SJRL192Q-□T1	√	√	√	√	√
无功功率表带变送	SJRL192Q-□B1	√	√	√	√	√

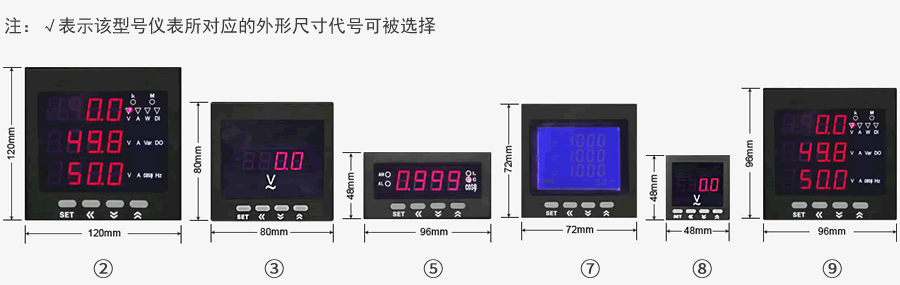

电力仪表壳体外形代号对应图

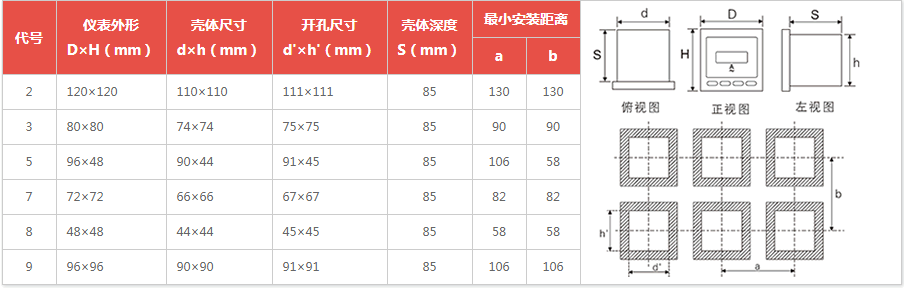

外形及安装开孔尺寸

功率表技术参数

技术指标	参数
额定参数	额定输入交流电压：100、220V、380V（互感器倍率自由设定）
额定参数	额定输入交流电流：1A、5A（互感器倍率自由设定）
测量显示范围	0~999W~999kW~9999MW或0~999var~999kvar~9999Mvar
测量准确度	±0.5量程±1字（有功功率），±1量程±1字（无功功率）
分辨力	最高为1W（或1var）,小数点自动移位
极性指示	可显示反向功率，负信号自动显示“-”
报警触点容量	AC250V/1A
开关量输入	两路无源触点输入
