  • RXQ-760,RXQ-761一次消谐装置
  • 日期:2020.12.08    浏览:81次

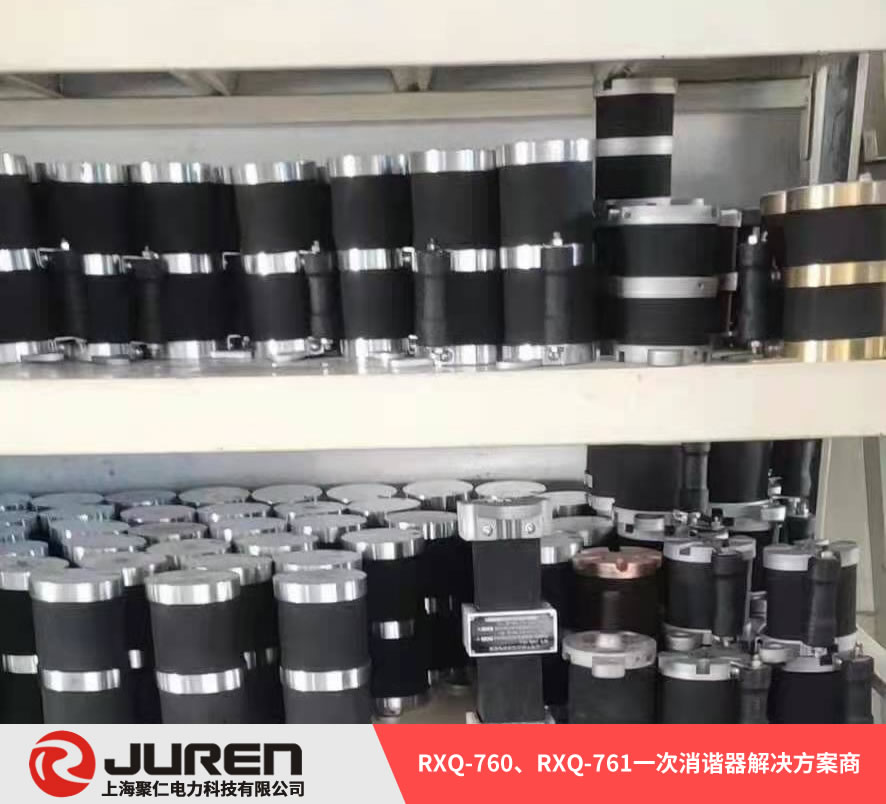

  • RXQ-760,RXQ-761消谐器

    什么是一次消谐器

    一次消谐器(简称:消谐器):与微机消谐装置不同,是保护PT一次侧的阻尼器件,用来消除电网中的谐振。其中上海聚仁电力的RXQ-760消谐器用于35KV电压等级、RXQ-761消谐器用于10KV电压等级

    一次消谐器用途

    6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT),当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。出现相对地电压不稳定,接地指示误动作,PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其它事故。这种情况就需要安装消谐器。

    RXQ-760、761一次消谐器原理

    其本质是一种高容量非线性电阻器,起阻尼与限流的作用。可以起到良好的限制电压互感器铁磁谐振的效果。 如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组,成为该电网对地唯一金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝熔断。而安装了消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断。

    RXQ-760、761安装方式

    消谐器体积较小,可以采用垂直方式,也可以采用水平方式安装,可以直接固定在压变本体的螺杆上。也可以固定在压变附近支架上。一次消谐器与周围接地体的距离建议不少于2厘米。
