  • HJZS-94延时中间继电器
  • 文章类别:HJZS型断电延时中间继电器
  • 文章概述
  • 产品型号:HJZS-94
    触点形式:4常开2常闭
    安装方式:导轨安装
    延时类型:断电延时中间继电器

  • 询价留言

    • HJZS-94概述
      作为断电延时返回的辅助继电器,用于直流或交流操作的各种保护或自动控制装置中,以增加触点数量。其功能类型为断电延时中间继电器,采用导轨壳体安装,具有接线方便、无需开孔。内部采用静态集成电路其选择范围和精度都比老式电磁式的更广更高,而且通过按键整定,操作方便。
      型号触点数量说明
      型号 触点数量 电压操作
      HJZS-91延时中间继电器 4常开 交流或直流
      HJZS-92延时中间继电器 6常开 交流或直流
      HJZS-93延时中间继电器 2常开2常闭 交流或直流
      HJZS-94延时中间继电器 4常开2常闭 交流或直流
      HJZS-95延时中间继电器 4常闭 交流或直流
      HJZS-96延时中间继电器 2常开4常闭 交流或直流
      HJZS-97延时中间继电器 4转换 交流或直流
      HJZS-98延时中间继电器 2常开2转换 交流或直流
      HJZS-99延时中间继电器 4常开2转换 交流或直流

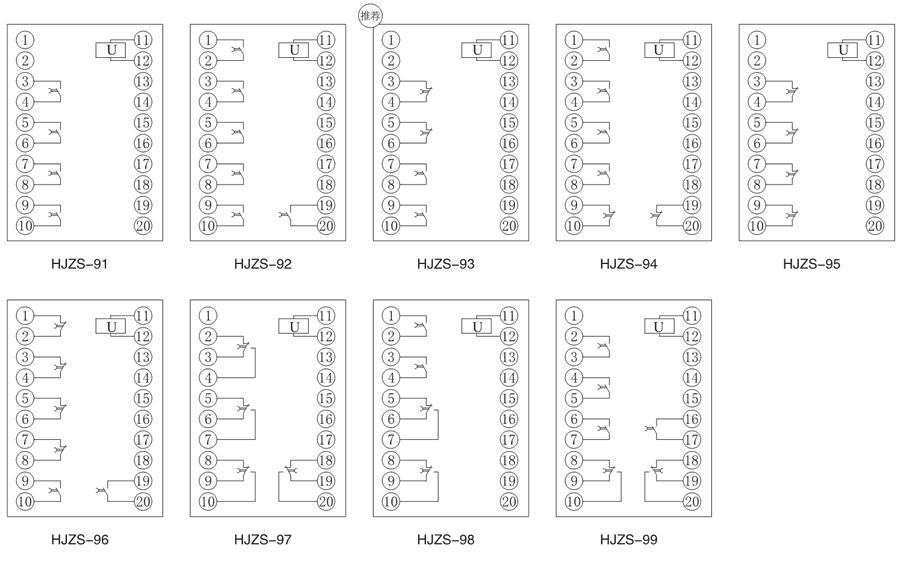

      接线图
      HJZS-94内部接线图
      HJZS-94技术参数
      额定参数
      直流额定电压 48V、110V、220V可选
      交流额定电压 48V、110V、220V、380V、415V可选
      直流动作值 不大于70%额定电压
      交流动作值 不大于80%额定电压
      返回值 不小于10%额定值
      返回时间 30ms~3s(可调)
      功耗 不大于5W
      绕组类型 1个电压工作绕组
      动作时间
      直流中间继电器 不大于30ms
      交流中间继电器 不大于35ms
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米

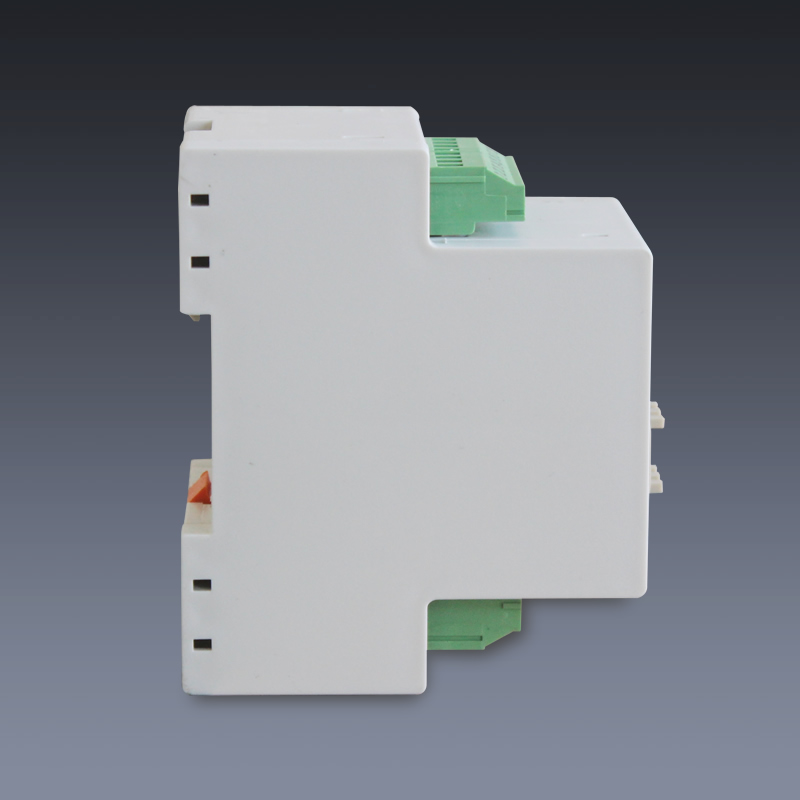

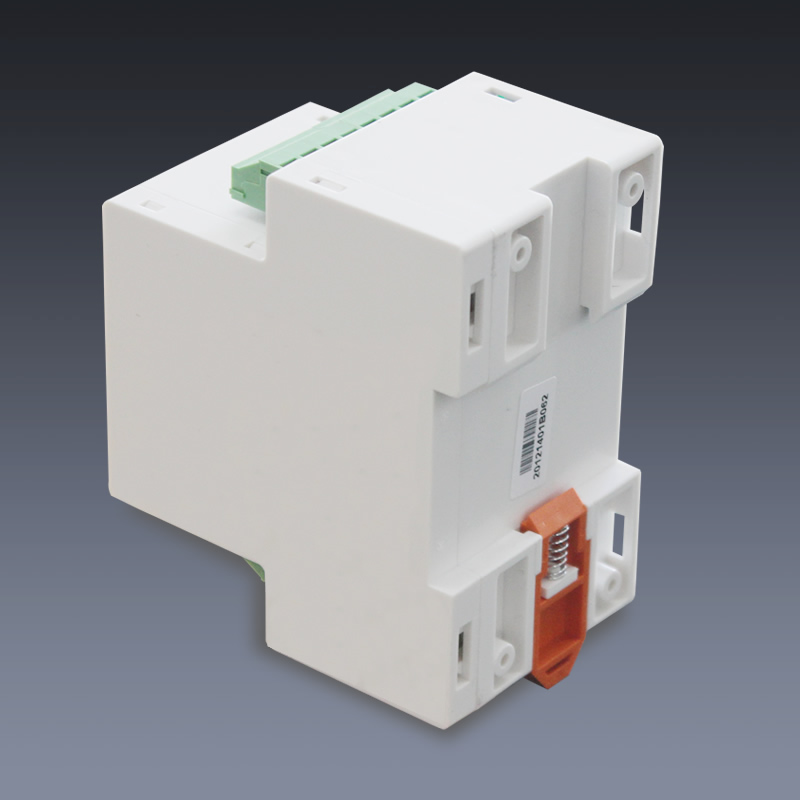

      外形尺寸图
      HJZS-94外形尺寸图
      主要特点

      安装优势

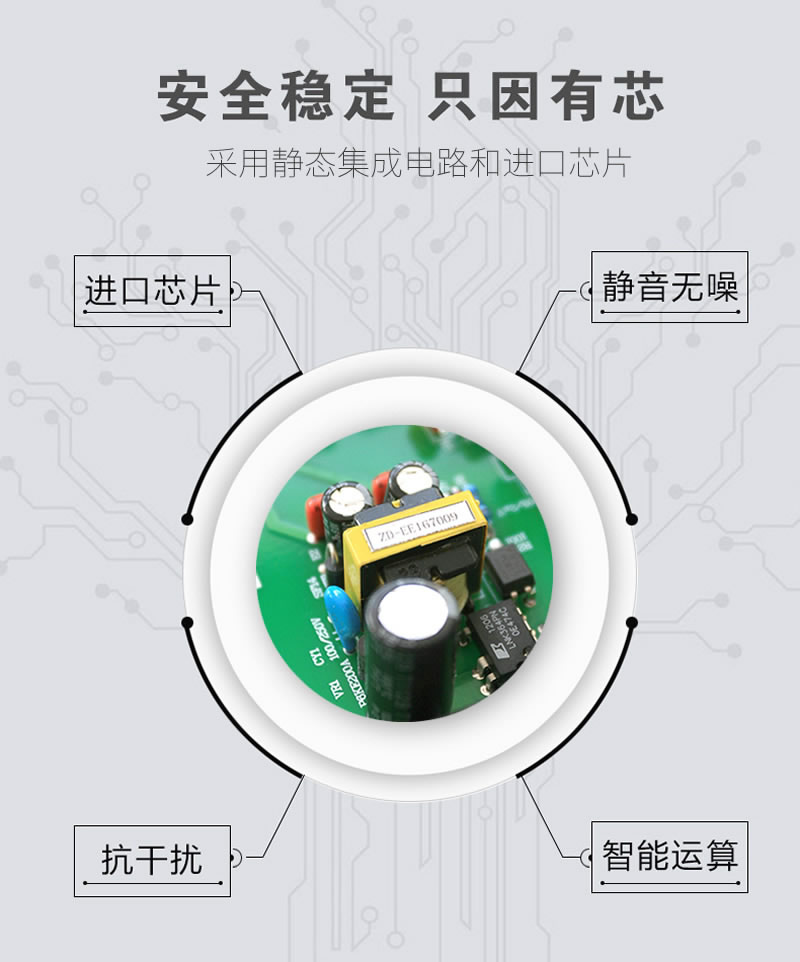

      静态集成电路
