  • HBLDY-1301/D零序过电压继电器
  • 文章类别:HBLDY-130型零序过电压继电器
  • 文章概述
  • 产品型号:HBLDY-1301/D零序过电压继电器
    动作时间:小于35ms
    返回时间:小于35ms
    工作电压:DC48V、110V、220V
    安装方式:导轨安装

  • 询价留言

    • 概述
      HBLDY-1301/D电压继电器为零序过电压继电器,主要用于输电线路和电力设备的零序过电压保护中,特别是150Hz三次谐波大的场合更稳定,动作更准确。HBLDY-1301/D采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。其安装结构为嵌入式板后接线和凸出式板前接线两种,为了安装更方便,可以升级为导轨壳体端子排接线结构。
      型号及含义

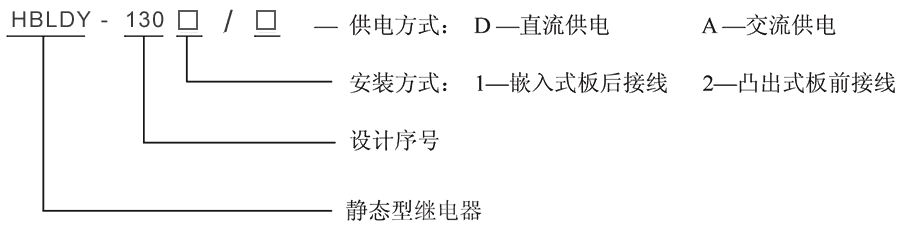

      HBLDY-1301/D型号及其含义
      HBLDY-1301/D工作电压和动作时间及返回时间
      型号 工作电压 动作时间 返回时间 返回系数
      HBLDY-1301/D DC48V、110V、220V ≤35ms ≤35ms >0.9
      HBLDY-1302/D DC48V、110V、220V ≤35ms ≤35ms >0.9
      HBLDY-1301/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
      HBLDY-1302/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
      工作原理
      零序过电压继电器主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流,是构成静态型继电器保护较好的元器。交流电压经交流变换器变换成本继电器所需要的交流电压;再经150Hz带阻滤波器和50Hz带通滤波器滤去50Hz以外(主要为150Hz)的谐波;然后通过整流、滤波变成直流电压送入整定回路;整定回路靠改变运算放大器的放大倍数来改变整定值;整定回路的输出电压Uz再送入电平检测器与比较电压Ub进行比较;然后通过驱动,作用于出口继电器J。
      接线图

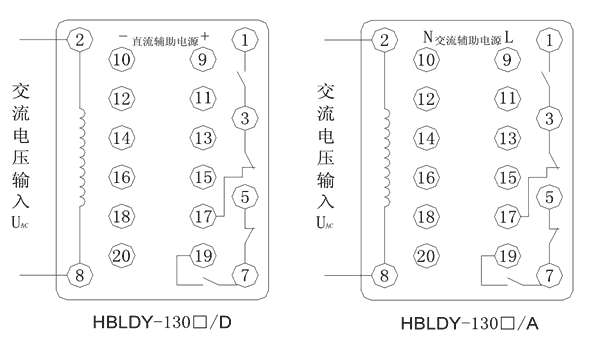

      HBLDY-1301/D内部接线图
      HBLDY-1301/D技术参数
      额定参数
      直流额定电压 110V、220V可选
      交流额定电压 220V、240V、380V可选
      直流动作电压 ≤70%额定电压
      交流动作电压 ≤75%额定电压
      动作时间 ≤35ms
      返回时间 ≤35ms
      返回系数 >0.90
      功耗 ≤5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      HBLDY-1301/D阻燃壳体

      HBLDY-1301/D静态集成电路

      HBLDY-1301/D端子排接线

      HBLDY-1301/D导轨条安装

      企业实拍
      企业内部环境
      HBLDY-1301/D安装结构
      导轨安装结构外形尺寸
      凸出固定式安装结构
      HBLDY-1301/D凸出固定式安装结构
      凸出插拔式安装结构
      HBLDY-1301/D凸出插拔式安装结构
      嵌入插拔式安装结构
      HBLDY-1301/D嵌入插拔式安装结构
