HBLDL-1202/D零序电流继电器

文章类别：HBLDL-120型零序过电流继电器

文章概述

产品型号：HBLDL-1202/D零序电流继电器
动作时间：小于35ms
返回时间：小于35ms
工作电压：DC48V、110V、220V
安装方式：导轨安装

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

HBLDL-1202/D电流继电器为零序过电流继电器，主要用于输电线路和电力设备的零序过电流保护中，特别是150Hz三次谐波大的场合更稳定，动作更准确。HBLDL-1202/D采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。其安装结构为嵌入式板后接线和凸出式板前接线两种，为了安装更方便，可以升级为导轨壳体端子排接线结构。

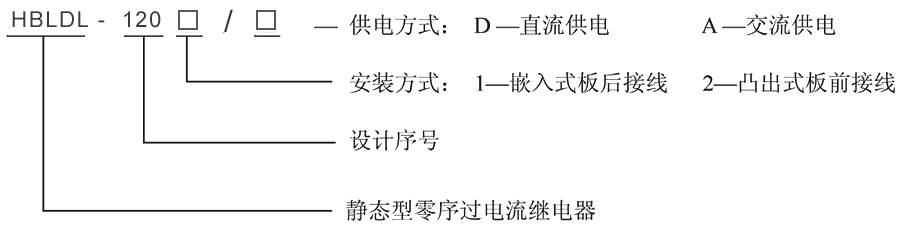

型号及含义

HBLDL-1202/D触点形式和辅助工作电压

型号	工作电压	动作时间	返回时间	返回系数
HBLDL-1201/D	DC48V、110V、220V	≤35ms	≤35ms	>0.9
HBLDL-1202/D	DC48V、110V、220V	≤35ms	≤35ms	>0.9
HBLDL-1201/A	AC110V、220V、240V、380V	≤35ms	≤35ms	>0.9
HBLDL-1202/A	AC110V、220V、240V、380V	≤35ms	≤35ms	>0.9

工作原理

零序过电流继电器主要构成元件是集成运算放大器。集成运算放大器具有大于10⁴的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护较好的元器。交流电压经交流变换器变换成本继电器所需要的交流电压；再经150Hz带阻滤波器和50Hz带通滤波器滤去50Hz以外（主要为150Hz）的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压Uz再送入电平检测器与比较电压Ub进行比较；然后通过驱动，作用于出口继电器J。

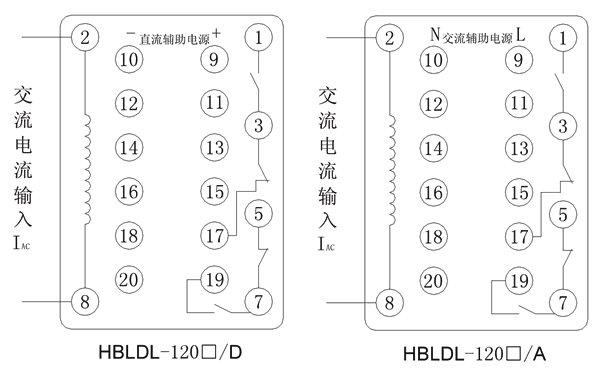

接线图

HBLDL-1202/D技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	≤35ms
返回时间	≤35ms
返回系数	>0.90
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
