HBJDS-006低电流启动中间继电器

文章类别：HBJDS型小电流启动中间继电器

文章概述

产品型号：HBJDS-006保持中间继电器
触点形式：6常闭
启动电流：小开1mA
工作电压：110V、220V、240V（AC/DC）
安装方式：导轨安装

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

HBJDS-006中间继电器为低电流启动中间继电器，主要应用于开关跳、合位监视、电源监视回路中，特别适合于新型的电子式开关回路，本产品具备启动电流小、启动线圈内阻大、交直流通用的工作电压的特点，采用导轨式安装方式，体积小巧，节省空间。

HBJDS-006主要特点

●采用导轨式安装结构，体积小，安装方便。
●HBJDS-006中间继电器的跳位、合位采用电子光隔启动，启动电流小、内阻大、交直流通用。
●辅助电源交直流通用。
●带S的中间继电器，即继电的电源或启动线圈失电后，继电器延时返回。
●不带S的继电器不具备延时返回功能，具有瞬时动作，电源断开后立刻返回。
●采用多个进口小型密封继电器组成，功耗低发热小、动作时间快。
●触点容量大。

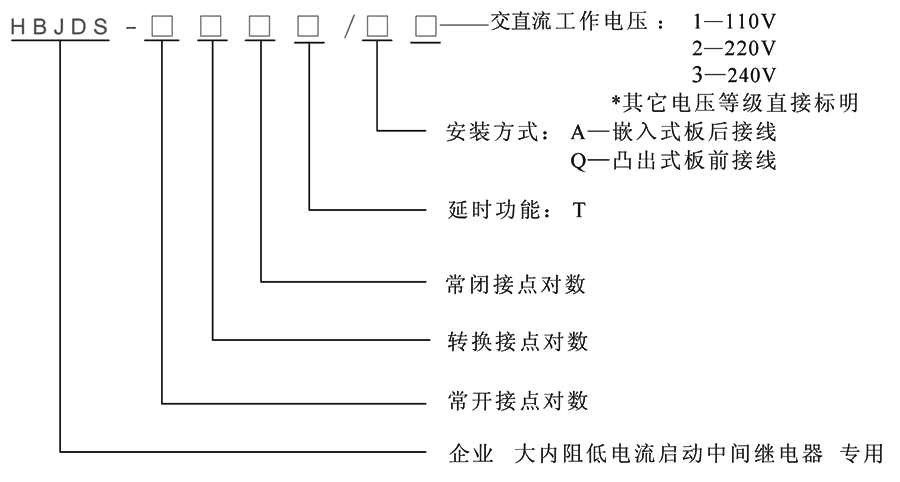

型号及含义

HBJDS-006触点形式及工作电压

型号	触点形式	是否延时	启动电流	工作电压
HBJDS-220	1常开2转换	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-220T	1常开2转换	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-303	3常开3常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-303T	3常开3常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-404	4常开4常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-404T	4常开4常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-400	4常开	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-400T	4常开	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-600	6常开	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-600T	6常开	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-800	8常开	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-800T	8常开	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-004	4常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-004T	4常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-006	6常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-006T	6常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-008	8常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-008T	8常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-202	2常开2常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-202T	2常开2常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-204	2常开4常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-204T	2常开4常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-402	4常开2常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-402T	4常开2常闭	带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-222	2常开2转换2常闭	不带延时	<1mA	AC/DC：110V、220V、240V
HBJDS-222T	2常开2转换2常闭	带延时	<1mA	AC/DC：110V、220V、240V

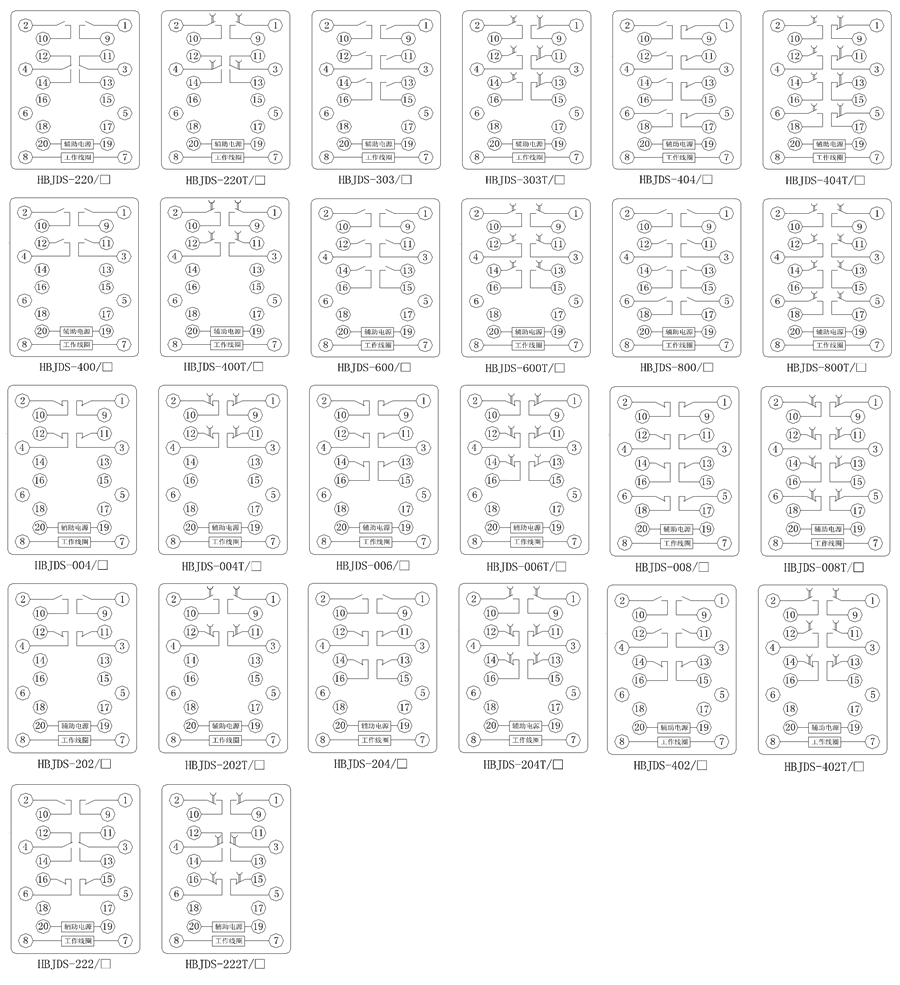

HBJDS-006内部接线图

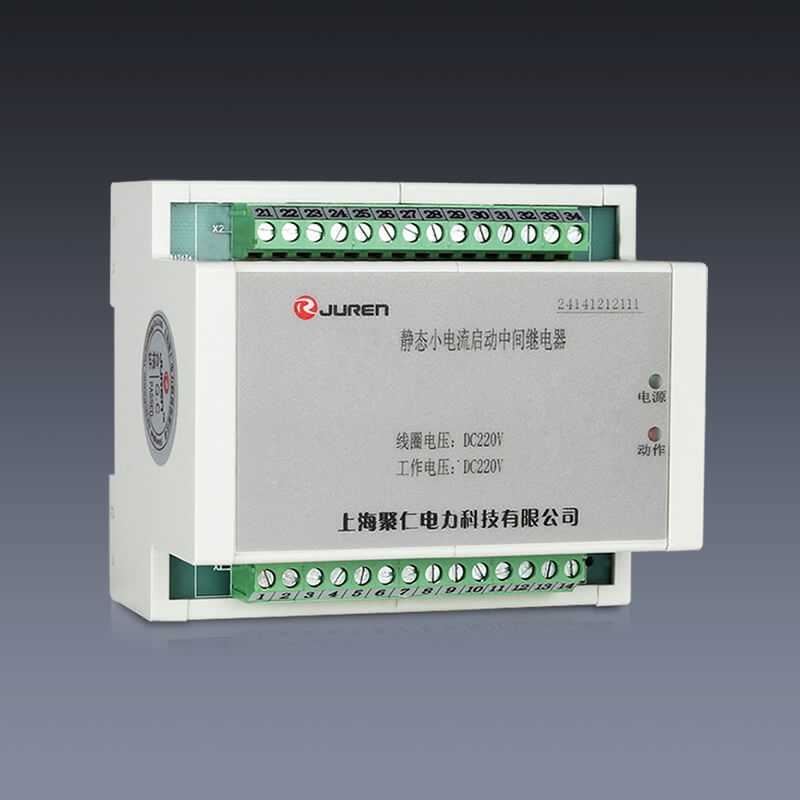

企业实拍

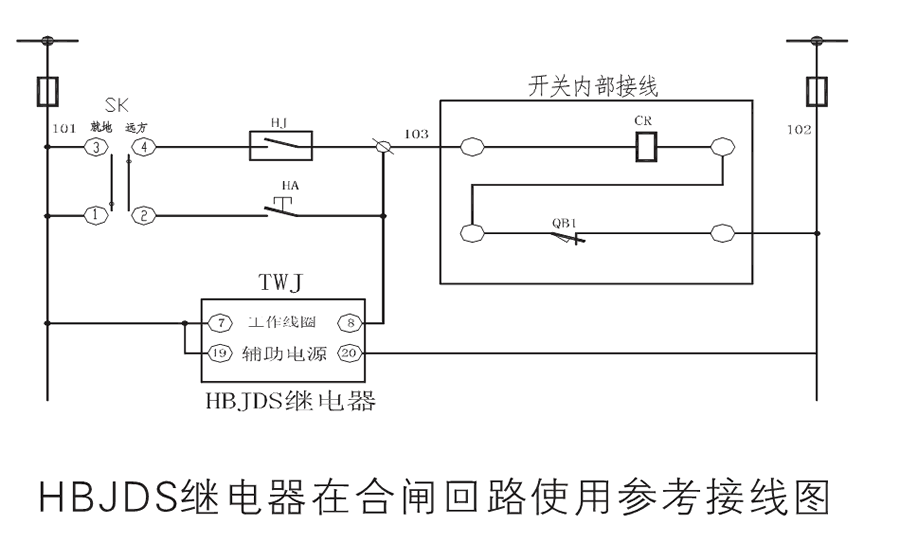

HBJDS-006合闸回路使用接线图

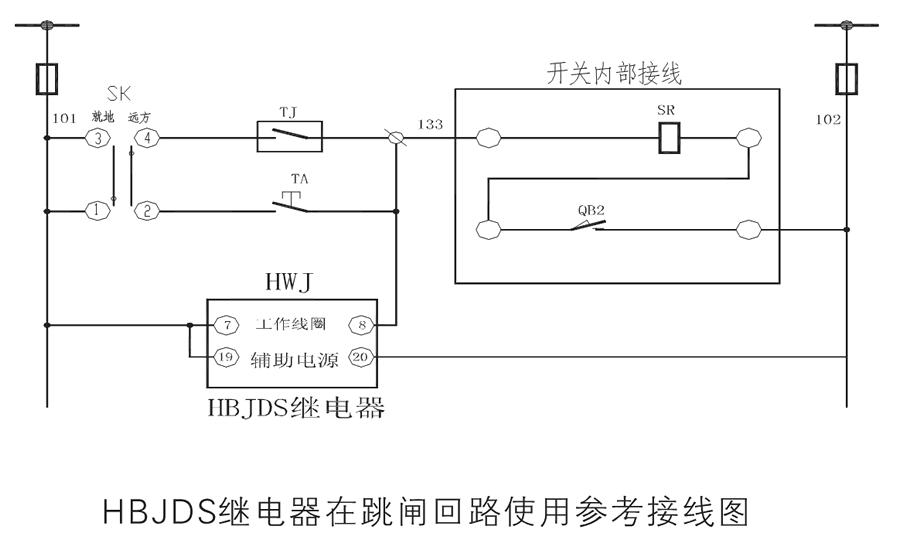

HBJDS-006跳闸回路使用接线图

HBJDS-006技术参数

额定参数
直流额定电压	110V、220V、230V可选
交流额定电压	110V、220V、230V可选
启动电流	<1mA
启动线圈内阻	200KΩ~500KΩ
直流动作值	不大于70%额定电压，不小于50%额定值电压
交流动作值	不大于70%额定电压，不小于30%额定值电压
功耗	不大于5W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
