  • BS-34时间继电器
  • 文章类别：BS-30型时间继电器
  • 文章概述

  • 产品型号：BS-34
    整定时间：1.5~5M
    额定电压：220V、110V、48V、24V

    • 询价留言

    • 概述
      BS-34时间继电器采用静态集成电路，作为辅助元件用于各种保护和自动控制的回路中，使被控制的元件得到可调的动作延时。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点，是替代电磁型时间继电器的理想产品。

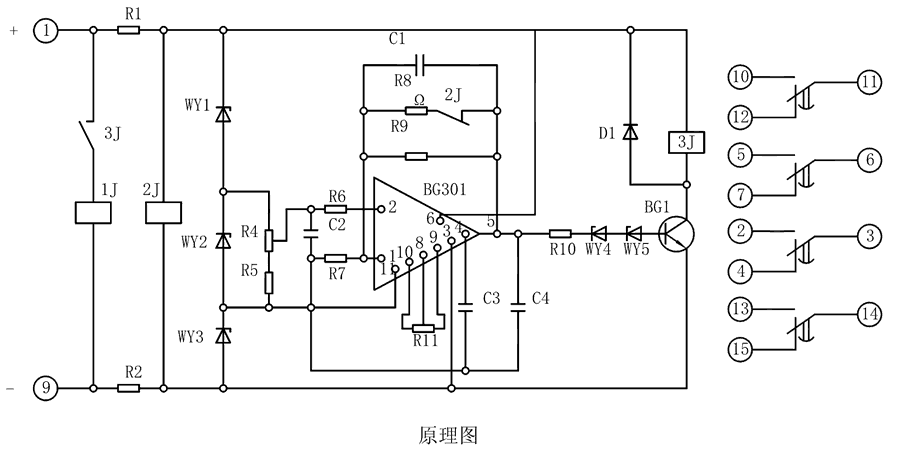

      原理图

      BS-34继电器由集成电路、电阻、电容及小型中间继电器等元件组成。当继电器加入额定电压时，2J经降压电阻R1、R2得到电压而动作，使其动断触点打开，此时电容C1开始积分。为了实现理想的积分，需要采取措施使电容两端电压随着时间的增长而增高，并使充电电流维持恒定，为此在集成电路的反馈回路接一个电容器C。

      BS-34工作原理图

      整定参数表
      型号 整定时间 电源类型
      BS-31 3~10M AC/DC：48V、110V、220V
      BS-32 5~20M
      BS-33 6~30M
      BS-34 1.5~5M
      BS-34调试方法
      整定时间：将电位器R4调到较大值，继电器的时间应最短，再将R4调到较小值，校验实际动作时间，必要时可用改变R11的办法满足这一要求。
      主要特点

      BS-34阻燃壳体

      BS-34静态集成电路

      BS-34端子排接线

      BS-34导轨条安装

      导轨安装结构
      BS-34导轨安装结构外形尺寸
      凸出固定式安装结构
      BS-34凸出固定式安装结构
      凸出插拔式安装结构
      BS-34凸出插拔式安装结构
      嵌入插拔式安装结构
      BS-34嵌入插拔式安装结构
