  • DZ-3/Z4中间继电器
  • 文章类别：DZ-3/Z型中间继电器
  • 文章概述

  • 型号：DZ-3Z/4；
    触点形式：8动断；
    壳体形式：JK-1壳体（板前板后可选）；
    可选用RZ系列导轨式集成电路中间继电器。

    • 询价留言

    • DZ-3/Z4用途
      DZ-3/Z4中间继电器(以下简称继电器)用在保护和自动控制装置中作为辅助元件，以扩大被控电路，提高接触能力。
      DZ-3/Z4结构及特点
      采用电磁式、螺管结构，触点对数多，容量大，直流操作，动作快。壳体结构采用JK-1(凸出式后接线)、JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。
      DZ-3/Z4主要技术要求

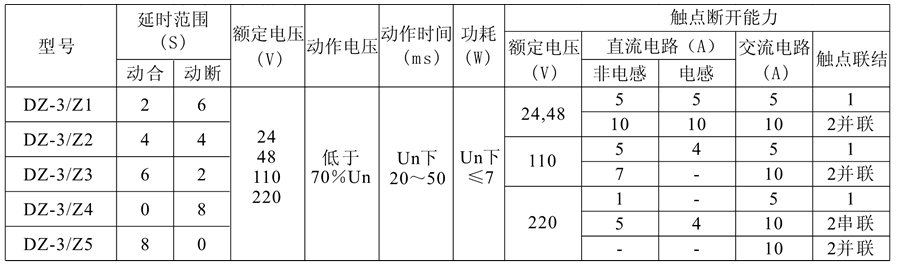

      1、技术参数图如下所示：
      DZ-3/Z4中间继电器技术参数
      2、动合触点较大8个，动断触点较大8个
      3、继电器额定电压为24V\、48V、110V、220V可选
      4、继电器的动作时间不大于60ms。
      5、功率消耗：在额定电压下不大于4W。
      6、触点的较大流通能力在交流或直流220V下为15A。
      7、触点长期允许通过电流为5A。
      8、中间继电器电寿命为5×103次。
      9、继电器机械寿命为2.5×104次。

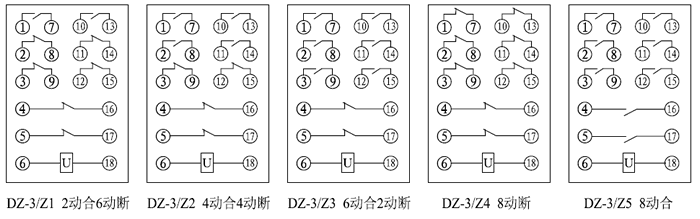

      DZ-3/Z4内部接线图

      DZ-3/Z4接线图

      DZ-3/Z4外形尺寸图
      DZ-3/Z4外形尺寸图
      DZ-3/Z4安装开孔尺寸图
      DZ-3/Z4安装开孔尺寸图
      DZ-3/Z4端子图
      DZ-3/Z4端子图
