  • XJBZ-217A静态防跳中间继电器
  • 文章类别：XJBZ-200型静态防跳继电器
  • 文章概述

  • 产品型号：XJBZ-217A静态防跳中间继电器；
    触点形式：4常开2转换；
    壳体形式：CJ-1壳体（前接线后接线可选）。

    • 询价留言

    • XJBZ-217A用途
      中间继电器用于各种保护和自动控制装置中，增加保护和控制回路触点数量和触点容量。
      XJBZ-217A结构和动作原理
      静态防跳中间继电器需辅助电源，但在实际使用中，许多已使用的继电器无辅助电源，有许多场合用户不愿用辅助电源。为此，开发了不用辅助电源的普通防跳中间继电器。工作原理为：采用多个小中间继电器通过逻辑组合而成。
      XJBZ-217A使用条件
      ●环境温度：-25℃～+50℃
      ●海拔高度：2000M及以下
      ●周围空气的相对湿度，最湿月的月平均较大相对湿度为90%。
      ●周围的磁感应强度不大于0.5mT。
      ●使用地点不允许有较强的振动与冲击。
      ●使用地点不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌。
      ●使用地点应具有防雨、雪、风、沙的设施。
      技术参数
      ●动作电压值：不大于75%
      ●动作保持值：不大于75%
      ●动作电流值：不大于75%
      ●返回值：不小于5%
      ●功率消耗：1A
      ●热稳定性：环境温度+40℃时，电压绕组长期承受110%额定电压温升不超过65℃，电流绕组能长时间承受三倍额定电流
      ●绝缘电阻：继电器电路与导磁体之间、在电气上无联系的各电路之间，用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。
      ●介质强度：继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V历时1min。继电器线圈绕组间能耐受交流50Hz、电压500V历时1min
      ●电寿命：≥105次
      ●机械寿命≥106 次。
      XJBZ-217A特点
      ●由于采用密封小中间，可使用于有振动、有灰尘场合。
      ●电流绕组采用电子钳位，可工作于超额定电流数倍的工作状态。
      ●动作时间快，可靠性高。
      5.4 功耗低，寿命长。

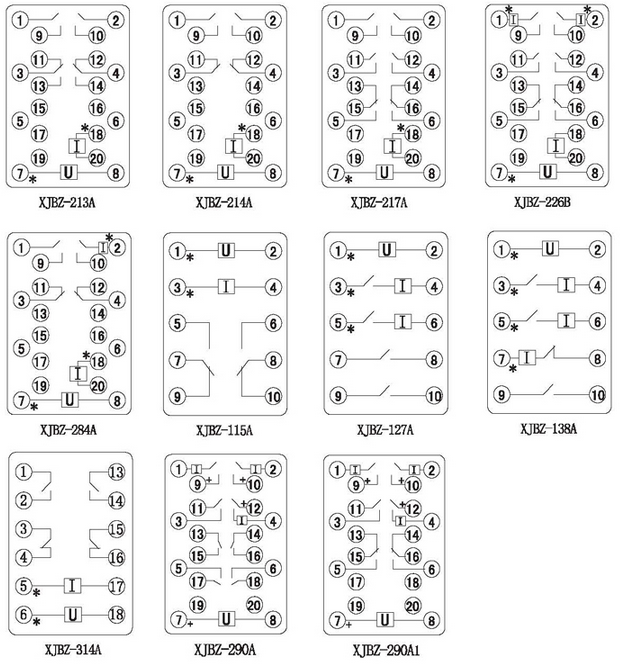

      内部接线图
      XJBZ-217A内部接线图
      XJBZ-217A继电器外形尺寸和开孔尺寸
      XJBZ-217A继电器外形尺寸和开孔尺寸
      XJBZ-212订货须知
      订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
