  • DZ-17电磁式中间继电器
  • 文章类别:DZ-10型中间继电器
  • 文章概述
  • 型号:DZ-17。
    触点形式:4常开。
    安装方式:凸出式固定安装。
    可选用RZ系列集成电路导轨式中间继电器。
  • 询价留言

    • DZ-17概述
      DZ-17DZ-10系列中间继电器作为辅助继电器、用于各种保护线路中,以增加主保护继电器的触点数量或接点容量。常见的型号有DZ-15、DZ-16、DZ-17。其额定电压分别为直流2V、48V、110V、220V可选。触点形式有2闭2开、3闭1开、4闭三种可选。
      DZ-17主要技术要求

      ●触点形式:DZ-15中间继电器具有两付动合和两付动断触点,DZ-16型中间继电器具有三付动合和一付动断触点,DZ-17型中间继电器具有四付动合触点。
      ●额定电压:直流2V、48V、110V、220V。
      ●动作值:不大于70%额定电压值。
      ●返回值:不小于额定值的5%。
      ●动作时间:在额定值下不大于45ms。
      ●返回时间:当输入激励量由额定值降至零时,继电器的返回时间不大于60ms。
      ●功率消耗:不大于7W。
      ●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,输出触点的断开容量为50W。
      ●输出触点长期允许接通电流为5A。
      ●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

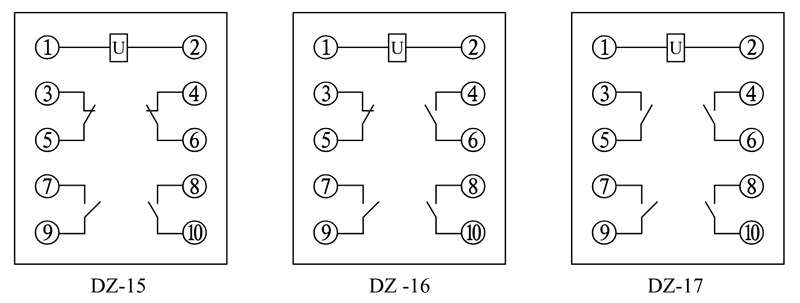

      DZ-17内部接线图

      DZ-17接线图

      DZ-17板前接线
      DZ-17板前接线外形尺寸和安装尺寸图



      DZ-17板后接线
      DZ-17板后接线外形尺寸和安装尺寸图
      DZ-17端子图
      DZ-17端子图
