3.1额定值
继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。
DX-32A/B保持回路额定值为220、110、48V。
3.2动作值
动作电压不大于70%额定电压；动作电流不大于90%额定电流。
3.3保持值：不大于80%额定保持电压。
3.4返回值：不小于5%额定值。
3.5功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
a.DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W。
b.DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

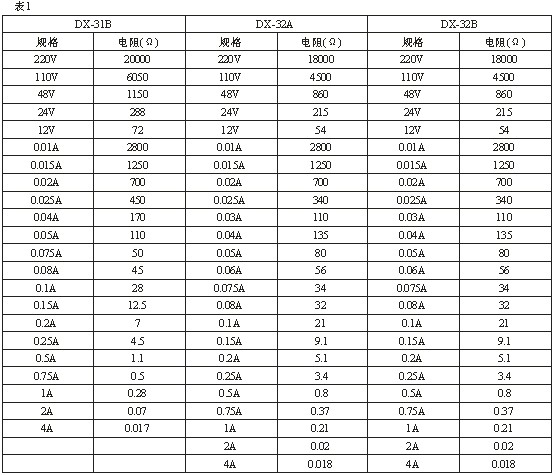

3.6线圈电阻值见表1。
3.7触点容量
A.在电压不超过250V（时间常数为5±0.75ms），电流不大于0.5A的直流电路中，能断开30W。
B.在电压不超过250V（cosφ=0.4±0.1），电流不大于1V的交流电路中，能断开100VA。
3.8介质强度
继电器各导电电路连在一起对外露的非带金属部分及外壳之间，工作绕组对不接保持绕组的触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。
3.9寿命：电寿命1000次，机械寿命5000次。
3.10热稳定性：电压长期通以110%额定电压，电流绕组长期通以额定电流，周围环境温度为40℃时，绕组温升不大于65℃。
3.11重量：0.40kg。
3.12内部接线见图1。

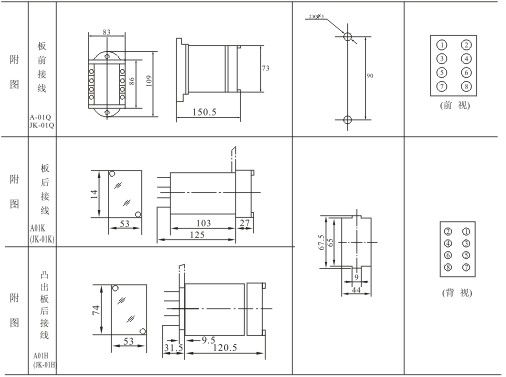

3.13结构形式有A01K，A01H，如附图所示。

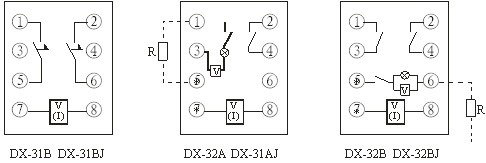

图1 DX-30 系列信号继电器内部接线图（正视图）
注：R为电压保持回路外附降压电阻。
本继电器采用A01K、A01H、A01Q壳体，安装开孔尺寸详见附图。
