  • 电梯设备专用中间继电器
  • 文章类别:电梯用中间继电器
  • 文章概述
  • 型号:RZY-D、RZYJ-D导轨式直流/交流中间继电器系列;
    额定电压:DC:12V、24V、48V、110V、220V; AC:110V、220V、380V;
    触点形式:常开,常闭,转换(触点组数可根据实际情况定做);
    触点容量:触点断开容量即交流:10A,250V AC;直流10A,28VDC,装置输出触点长期允许闭合电流为5A;
    安装方式:35mm导轨安装。

  • 询价留言

    • RZ-D概述
      本继电器用于各种保护和自动控制线路中作为辅助继电器,以增加接点的数量及接点容量,是电力系统中间继电器更新首选产品。RZY-D、RZYJ-D系列继电器是采用导轨式安装结构,体积小,安装方便。
      RZ-D继电器型号分类及含义
      RZ-D继电器型号分类及含义
      RZ-D技术要求
      1、额定值
      1.1额定电压:DC:12V、24V、48V、110V、220V;
       AC:110V、220V、380V;
      1.2动作值:动作电压直流应不大于额定电压70%,交流应不大于额定电压80%;
      1.3返回值:返回电压应不小于10%额定电压。
      1.4直流:动作时间和返回时间大不于15ms;交流:动作时间和返回时间大不于25ms;
      2、功率消耗:在额定电压下不大于5W/5VA。
      3、触点容量:
       在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;
       在电压不超过250V阻性负荷下,断开10A;
       在电压不超过250V,电流不超过5A,功率因素为cosΦ =0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回50000次;输出触点长期允许接通电流为5A;
      4、重量:装置总重量0.2Kg±0.1Kg
      5、绝缘性能
      5.1绝缘电阻:在标准大气条件下,装置各电路与外露的导电部分之间以及各独立电路之间,用开路电压为500V的测试仪器分别测量其绝缘电阻值,应不小于100M欧姆。
      5.2介质强度:在标准大气压条件下,装置各电路(开入电路除外)与外露的导电部分之间以及各独立电路之间,应能承受交流2KV(有效值)试验电压,历时1min,无绝缘击穿或闪烁现象;同组常开触点之间,硬能承受交流1KV(有效值)试验电压,历时1min,无绝缘击穿或闪烁现象。
      6、电磁兼容
      A,震荡波抗扰度检验符合IEC60255-22-1:1988的规定:III级;
      B,静电放电抗扰度检验符合IEC60255-22-2:1996的规定:III级;
      C,射频电磁场辐射抗扰度检验符合IEC60255-22-2:1989的规定:III级;
      D,电快速瞬变脉冲群抗扰度检验符合IEC60255-22-4:1992的规定:IV级;
      E,浪涌抗扰度检验符合IEC60255-22-5:2002的规定:III级;
      F,射频传导抗扰度检验符合IEC60255-22-6:2001的规定:III级;
      G,工频抗扰度检验符合IEC50255-22-7:2003的规定:A级;
      H,工频磁场抗扰度检验符合IEC61000-4-8:1993的规定:V级;
      I,脉冲磁场抗扰度检验符合IEC61000-4-9:1993的规定:IV级;
      J,阻尼震荡磁场抗扰度检验符合IEC61000-4-10:1993的规定:IV级;
      K,谐波电流发射限值检验符合IEC61000-3-2:2001的规定:A级;
      l,电压波动和闪烁的限制检验符合IEC61000-3-3:1994的规定;
      M,传导发射限值检验符合IEC60255-25:2000的规定。
      7、防护等级:防护等级达到IP61。
      8、机械稳定性:装置的抗震动性能符合GB/T 11287-2000的规定。
      9、环境条件
      9.1环境温度,工作:-25~55摄氏度;贮存:-25~70摄氏度,在值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
      9.2相对湿度:最湿月的月平均较大相对温度为85%,同时,该月的月平均最低温度为25摄氏度,且表面无凝露温度为40摄氏度时,平均较大相对湿度不超过50%。
      9.3大气压力:86kpa-106kpa(相对海拔高度2km一下)。

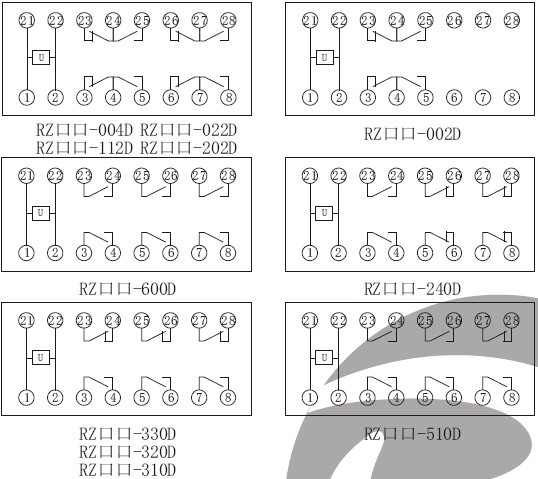

      RZ-D产品接线图
      RZ-D产品接线图
      RZ-D外形尺寸图
      RZ-D外形尺寸图
