  • JZY-16、JZJ-16静态中间继电器
  • 文章类别：JZ-10型静态中间继电器
  • 文章概述

  • 型号：JZY-16、JZJ-16；
    触点形式：3常开1常闭；
    额定电压：AC/DC24V，48V，110V，220V；
    安装方式：凸出式固定安装；
    可选用RZ-D系列导轨安装壳体。

    • 询价留言

    • JZY-16、JZJ-16概述
      JZY-16、JZJ-16静态中间继电器作为辅助继电器，用于各种保护线路中，以增加主保护继电器的触点数量或接点容量。JZY-16、JZJ-16为集成电路静态型继电器具有高精度、功耗小、动作时间短、返回系数高、整定直观方便，克服了老电磁型导线细、匝数多、容易断线及运输后动作值易变差等缺点。可替换老式电磁式DZ-15、DZ-16、DZ-17中间继电器。
      特点说明
      ●JZY表示直流电压操作，JZJ表示交流电压操作。
      ●本系列静态中间继电器采用可靠集成电路，触点选用多个电压较低高性能密封继电器。
      ●防潮、防尘、不断线，可靠性高，动作和返回时间快。
      ●继电器动作后有灯光指示，有电源指示。
      ●触点容量大，触点接触电阻小。
      ●绝缘耐压高。

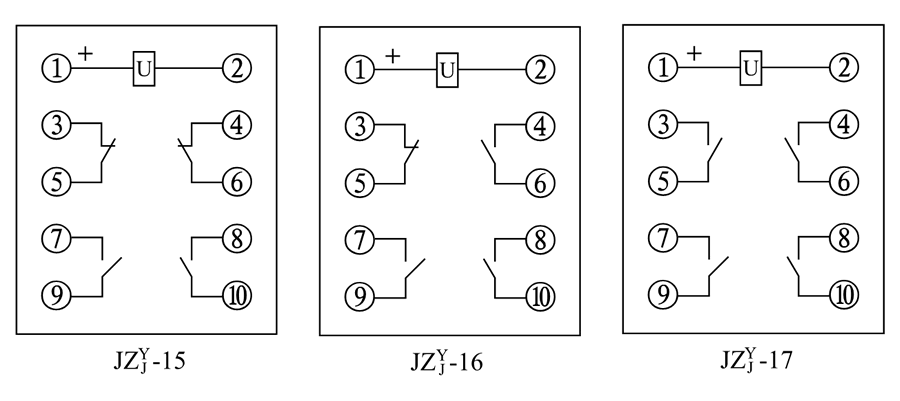

      JZY-16、JZJ-16接线图
      JZY-16、JZJ-16内部接线图
      JZY-16、JZJ-16技术参数
      ●额定电压：24V，48V，110V，220V（AC/DC）
      ●直流动作：动作值电压直流应不大于额定电压 70%。
      ●交流动作：动作值应不大于额定电压 75%。
      ●返回值：返回电压应不小于10%额定电压。
      ●动作时间和返回时间大不于10ms。
      ●功耗：在额定电压下不大于5W/5VA。
      ●绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于100MΩ。
      ●绝缘耐压：各引出端子，对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿 ●触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。
      ●功率消耗：在额定电压不大于6W/6VA。
      ●触点长期允许接通电流：5A。
      ●电寿命：5×104次。
      ●机械寿命：2.5×104次

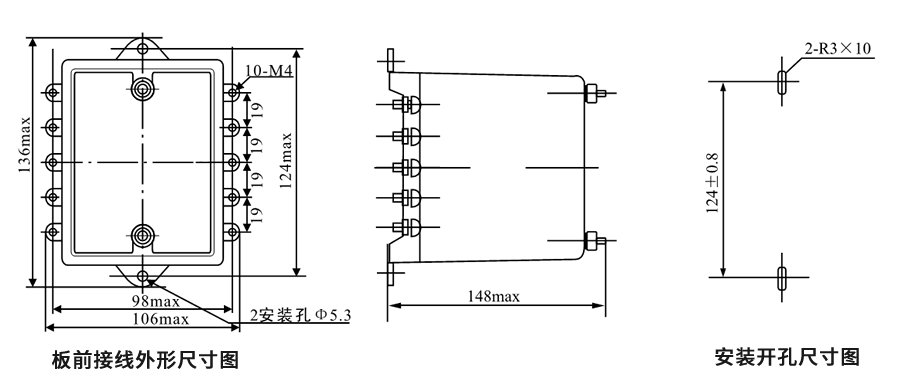

      JZY-16、JZJ-16板前接线
      JZY-16、JZJ-16板前接线外形尺寸和安装尺寸图

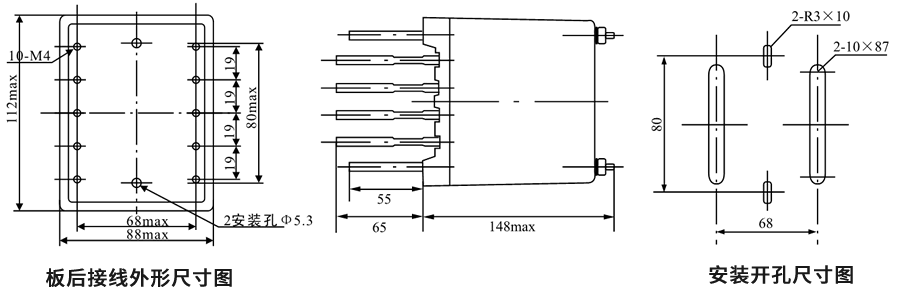

      JZY-16、JZJ-16板后接线
      JZY-16、JZJ-16板后接线外形尺寸和安装尺寸图

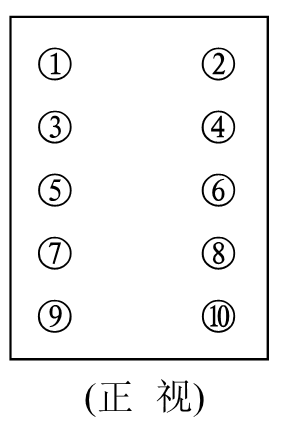

      JZY-16、JZJ-16端子图
      JZY-16、JZJ-16端子图
