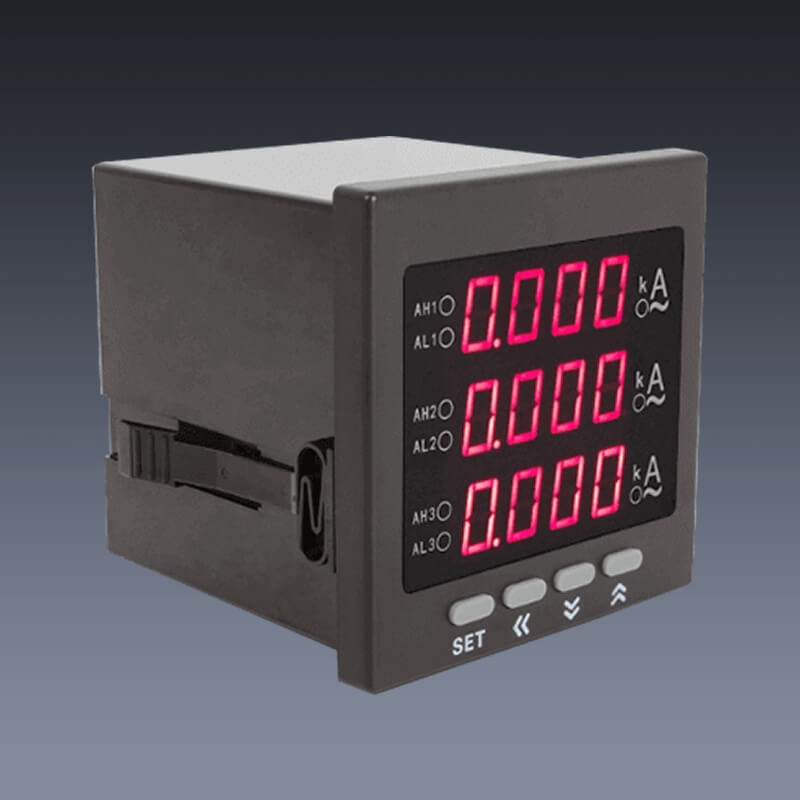

SJRL39系列智能型可编程三相电流表

3×AC测量范围

0~5A(直接测量)，0~999.9kA(外附装置)

准确度

±0.5%，量程+1字

测量显示方式

三排四位LED数码管显示

显示分辨力

最高为0.001A

辅助电源

AC/DC：85~264V

通讯接口

RS485通讯（MODBUS规约）

型号命名规则及功能含义

智能可编程三相电流表选型规格说明

用于电线路中的三相电流同时进行实时测量，并以数字直读方式显示。用一只三相电流表即可完成三只普通单相电流表才能完成的A相电流、B相电流、C相电流的测量任务。

电力仪表壳体外形代号对应图

外形及安装开孔尺寸

智能可编程三相电流表技术参数

技术指标	参数
电流测量范围	3×3AC 0～5A（直接测量）；3×AC 0～999.9kA（外附装置）
输入频率范围	45~65Hz
测量准确度	±0.5%量程+1字
电流显示分辨力	最高为0.001A，小数点自动移位，A/kV单位自动切换
辅助电源(POWER)	AC/DC：85～264V
报警输出	可对每路报警的上限和下限分别进行定义，独立指示灯显示报警状态，但输出端口共用一路。
变送输出	一路变送，任选一路被测电量对应变送输出。
通讯接口	RS485串行通讯，采用MODBUS_RTU通讯规约。
