  • RELR-D系列可调漏电继电器
  • 所属类别:漏电继电器
  • 漏电动作电流

    0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可调

    动作时间

    0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可调

    动作电流精度

    80%~100%

    互感器孔径

    25mm,45mm,100mm

    控制电压

    AC:220V;DC:12V、24V、48V

    安装方式

    35mm导轨条安装

    我要询价留言

    • RELR-D系列可调漏电继电器
      适用于电源系统中心点直接接地的低压配电系统。基于MCU的密集型设计,用于电动机和配电系统的接地保护,采用零序电流检测法。漏电动作电流值可调,具有远方复归功能和远方试验功能。额定漏电动作电流0.03-3A可调,动作时间0.2~2S档可调。
      RELR-D系列可调漏电继电器型号分类及含义
      RELR-D系列可调漏电继电器型号分类
      主要特点
      ■基于MCU的密集型设计;
      ■用于电动机和配电系统的接地保护;
      ■采用零序电流检测法;
      ■TEST键提供力一个手动的自检功能;
      ■接地电流和跳闸延迟时间是分别调整的;
      ■绿色LED指示已建立电源,红色LED指示已跳闸;
      ■EXTRESET具有远方复归功能;
      ■TEST具有远方试验功能。

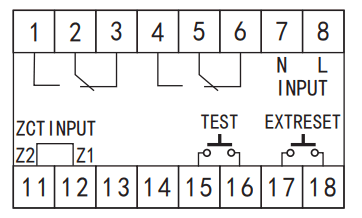

      内部接线图
      RELR-D系列可调漏电继电器内部接线图
      RELR-D系列可调漏电继电器技术参数

      漏电动作电流

      0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可调

      动作时间

      0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可调

      动作电流精度

      80%~100%

      互感器孔径

      25mm,45mm,100mm

      控制电压

      AC:220V;DC:12V、24V、48V

      安装方式

      35mm导轨条安装

      可调漏电继电器外形及开孔尺寸
      漏电继电器外形及开孔尺寸
      可调漏电继电器操作说明
      ■TIME是跳闸延时旋钮,用来调节跳闸延迟时间;
      ■EARTH是漏电电流调节旋钮,用来调整检测漏电电流的大小;
      ■TEST是自动检测按钮,常按TEST键,当时间超过TIME设定值时,继电器会动作跳闸;
      ■RESET是复位键,继电器动作跳闸后,按下RESET键继电器复位。
      漏电继电器接线示例图
      漏电继电器接线图
      漏电继电器零序电流互感器参数选型表
      型号 开口尺寸 较大额定电流参考值(A) 额定电压(V)
      Y-25 Φ25 0~100 690、660、380
      Y-45 Φ45 0~200
      Y-100 Φ100 0~630
      注:特定产品需提前沟通注明
      零序电流互感器外形及安装尺寸图
      零序电流互感器外形及安装尺寸图
