什么是防逆流保护装置 在电力系统中，一般都是由配电变压器向电网内各负载送电，称为正向电流。安装光伏电站后，当光伏系统功率大于本地负载的功率时，消纳不完的电力要送入电网，由于电流方向和常规的相反，即称为“逆流”。正常光伏发电系统是将光伏组件直流电转变成交流电并入电网，带防逆流的光伏系统是光伏发的电仅供给就地负载使用，防止光伏系统发出的电送入电网。

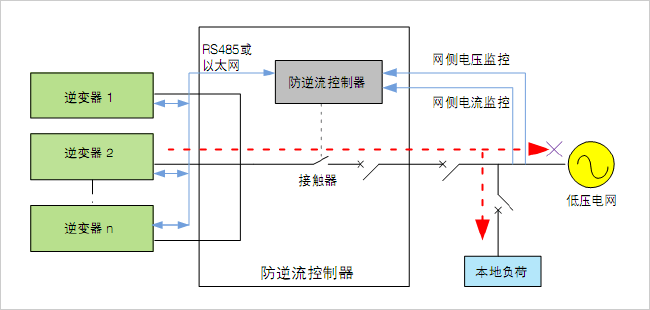

防逆流保护配置要求 防逆流保护装置又称为逆功率保护装置，主要针对低压配电网侧的光伏并网发电系统，一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率，从而达到光伏并网系统的防逆流功能，其原理图如下所示。

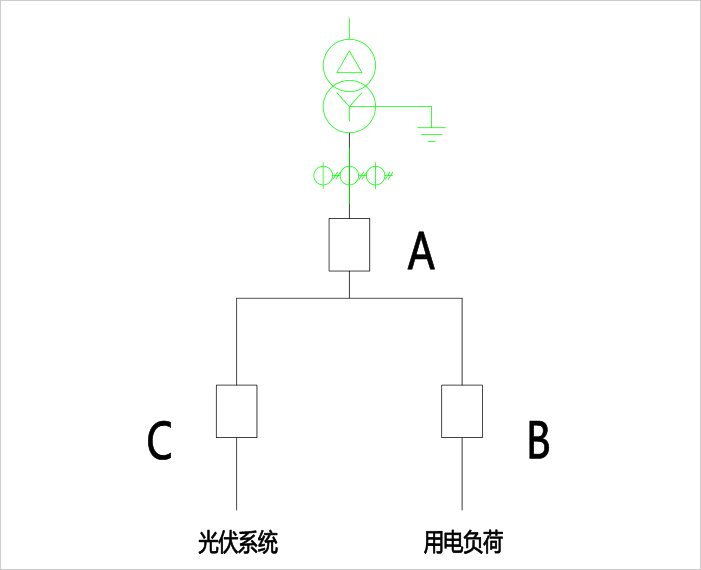

防逆流装置工作原理 如果光伏发电的功率＜负荷的功率，说明光伏发电无法满足负载需求的情况下，仍然有部分电流从400V电网流向负荷，防逆流保护装置无需要工作。如果光伏发电的功率＞负荷的功率，说明光伏发电已经大于负载需求的情况下，会有部分电流流向400V电网负荷，此时防逆流装置开始工作，其工作方式通过下图来举例说明。

●在光伏电源为多个的情况下，可以选择切除一个或几个，直至C处光伏发电的功率≤B处负荷的功率。
●在光伏电源仅为1个的情况下，可以选择限功率光伏发电或增大负荷负载，直至C处光伏发电的功率≤B处负荷的功率。

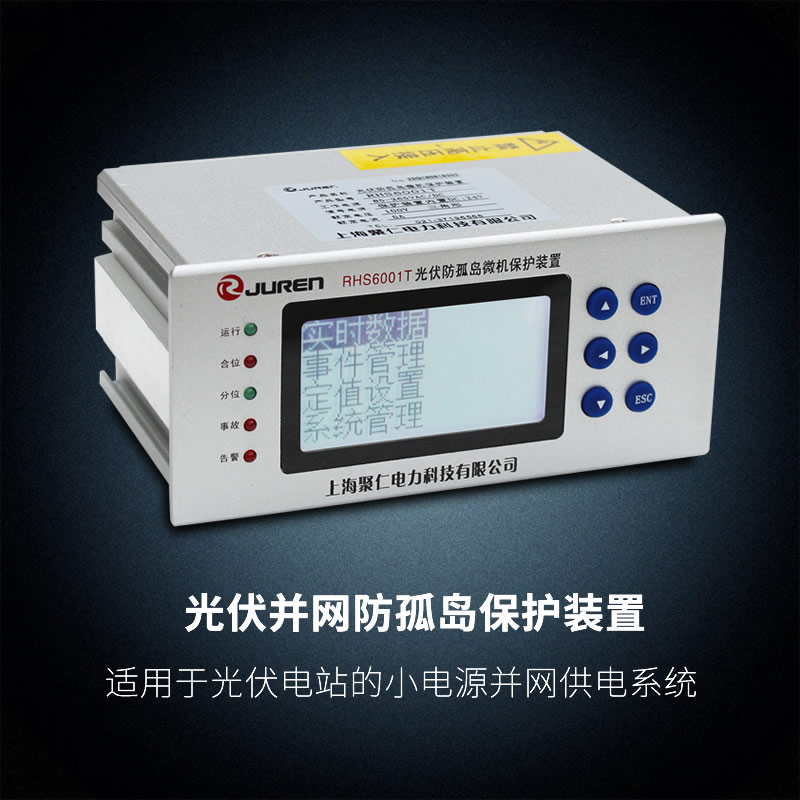

防逆流保护装置的特点 ●采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
●有压自动合闸(可选择投退)。
●传输距离远可达10KM。
●遥测：装置测量的Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、Ux、P、Q、f、COSφ等交流模拟量。
●防逆流保护装置传输速度可达1Mbps。
●过电压跳闸 (可选择投退)。
●全汉化液晶显示，界面清晰易懂，操作整定极为方便。
